3 Beschreibung
Pos: 83 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Multi/VW61.21.021 @ 4\mod_1449665620869_0.docx @ 58341 @ @ 1
Pos: 84 /Technische Dokumentation/Allgemeine Module/Abbildung @ 1\mod_1430211005604_6.docx @ 29219 @ @ 1

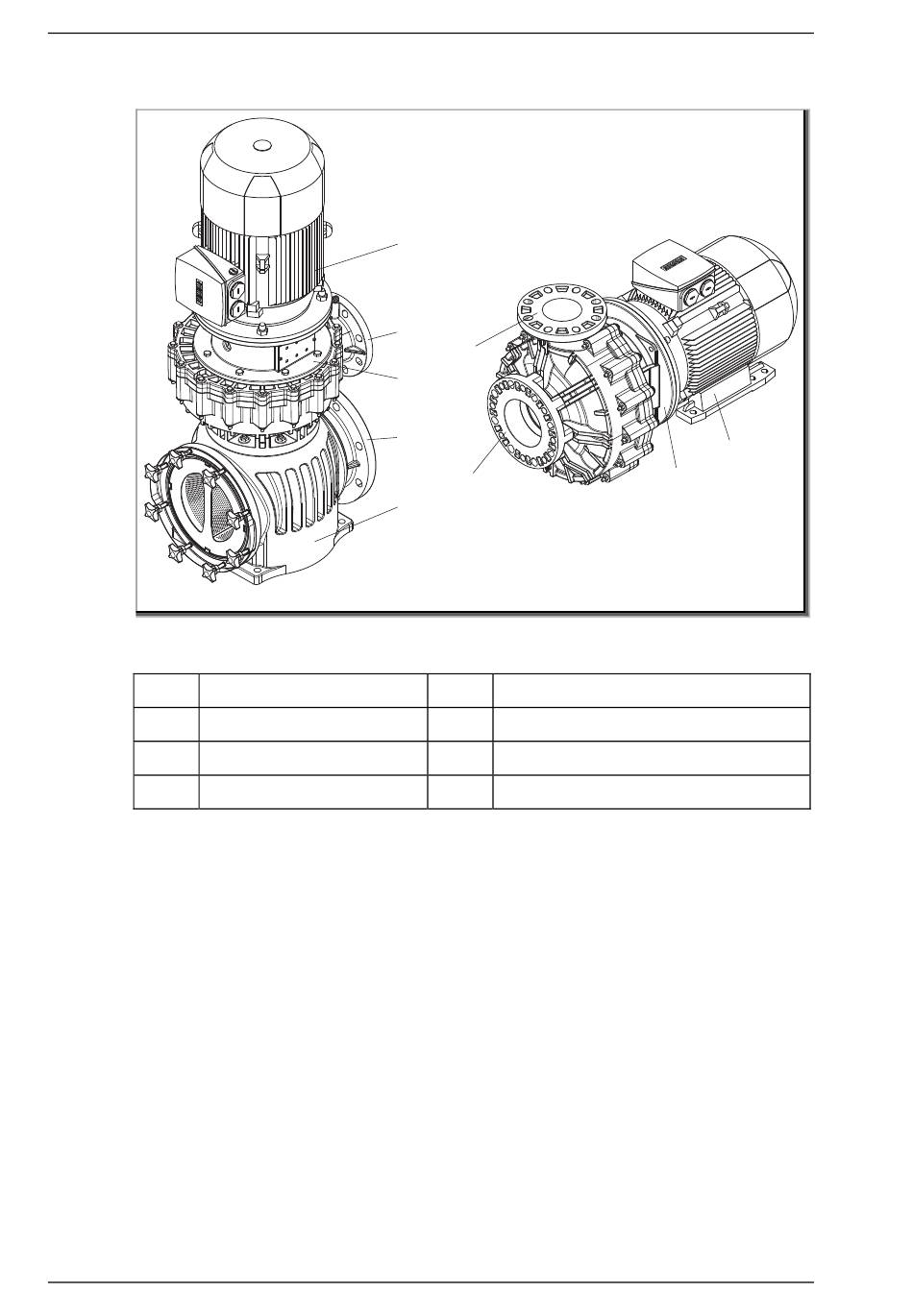

Abb. 1
Pos: 85 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Komponententabelle/Komponententabelle - Multi @ 4\mod_1449223775565_6.docx @ 54481 @ @ 1
A Normblock Multi
(1) Saugstutzen
(3) Motor
(5) Antriebslaterne
Pos: 86 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Funktion/Funktion - Multi @ 4\mod_1449223843122_6.docx @ 54497 @ 2 @ 1
3.1

Funktion

Die Pumpe saugt das Schwimmbadwasser über eine
Absperrarmatur in der Saugleitung und den Saugstutzen (1) an.
Bei der BADU Block Multi ist im Filtergehäuse (4) ein Saugsieb
integriert, welches grobe Verschmutzungen herausfiltert. Das
Wasser wird über den Druckstutzen (2) und eine Absperrarmatur
in der Druckleitung zur Filteranlage gepumpt. Die Antriebswelle
des Motors (3) ist mit der Pumpenwelle starr verbunden. Der
Motor (3) wird über die Antriebslaterne (5) an der Pumpe
befestigt.
