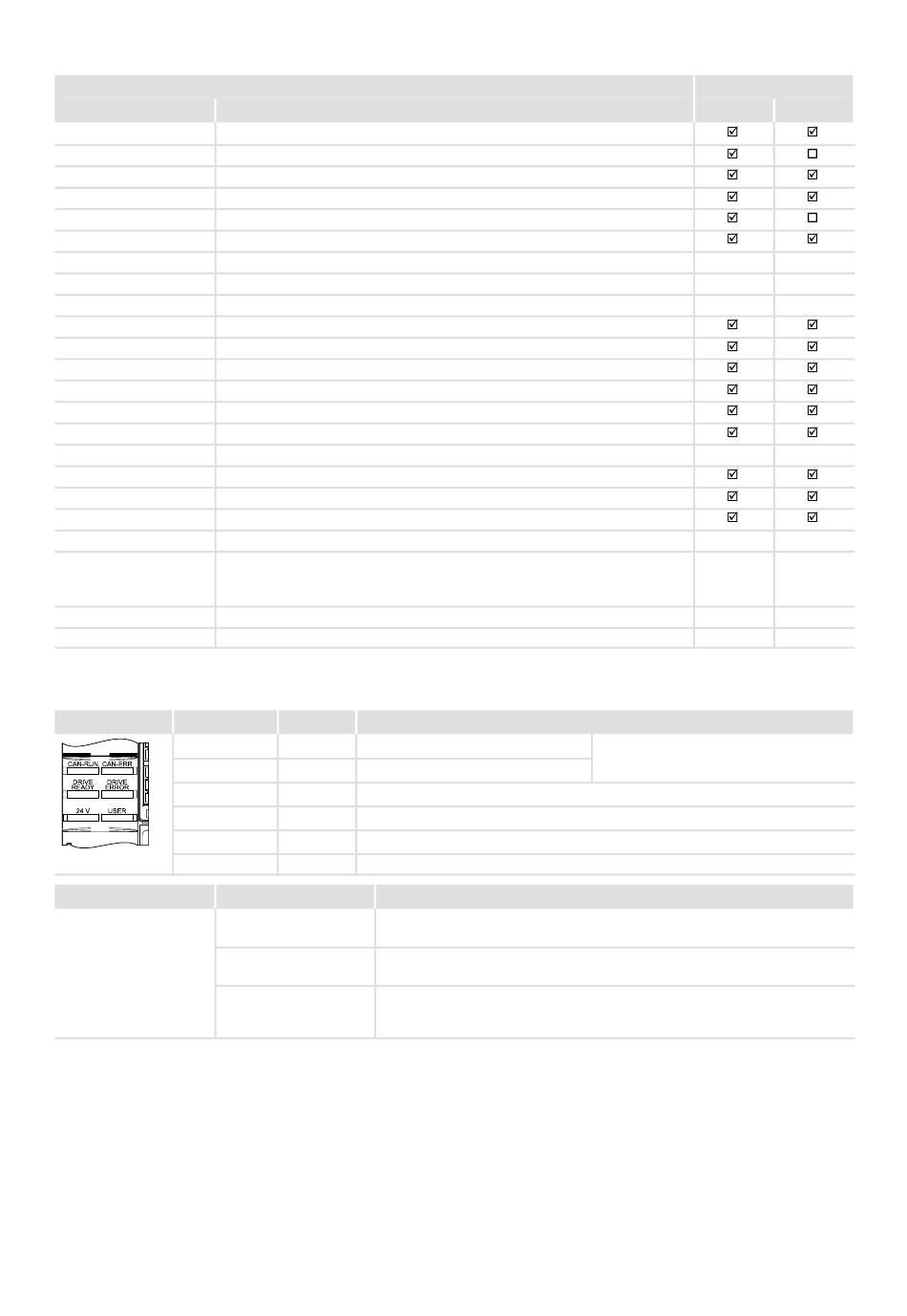

Vue d'ensemble

Appareil de base 
Pos. Description
MXI1 Emplacement pour extension 1, exemple : communication
MXI2 Emplacement pour extension 2, exemple : communication
MMI Emplacement pour modules de mémoire
MSI Emplacement pour modules de sécurité
X1 Bus Système CAN, sous le couvercle
X2 Alimentation 24 V et bus d'état
X3 Entrées analogiques et sorties analogiques
X4 Sorties numériques
X5 Entrées numériques
X6 Diagnostic
X7 Résolveur
X8 Codeur
Couvercle inférieur

Plaque signalétique étirable

Couvercle supérieur

Collier de blindage CEM

X100 Réseau/tension du bus CC
X105 Moteur/résistance de freinage externe
X106 Surveillance de température moteur
X107 Pilotage du frein de parking
Serre-câbles CEM
 
Taille d'appareil 6 : ∅ 10 ... 20 mm et ∅ 15 ... 28 mm
Taille d'appareil 7 : ∅ 15 ... 28 mm et ∅ 20 ... 37 mm
Trou taraudé pour boulon à oeillet M6 (non compris dans l'équipement livré)

Support de charge et dispositif de transport (démontables)

Le panneau d'affichage à LED vous signale rapidement les remarques importantes relatives à certains
états de fonctionnement.
LED Inscription
CAN-RUN
CAN-ERR
DRIVE READY
DRIVE ERROR
24 V
USER
SSP94LED01
Pos. Symbole




© 2007 Lenze Drive Systems GmbH, Hans-Lenze-Straße 1, D-31855 Aerzen
Toute représentation ou reproduction, en tout ou en partie et par quelque procédé que ce soit, est illicite sans l'autorisation écrite
préalable de Lenze Drive Systems GmbH.
Les données figurant dans le présent fascicule ont été établies avec le plus grand soin et leur conformité avec le matériel et le
logiciel décrits a été vérifiée. Des divergences ne peuvent toutefois pas être totalement exclues. Nous ne saurions être tenus
responsables pour tout dommage qui pourrait éventuellement en découler. Les corrections nécessaires seront intégrées dans les
éditions suivantes.
88
Couleur Description
LED verte Bus Système CAN okay
LED rouge Défaut Bus Système CAN
LED verte L'appareil de base est prêt à fonctionner.
LED rouge Défaut de l'appareil de base ou défaut dû à l'application
LED verte Alimentation 24 V okay
LED jaune Message paramétré par l'utilisateur
Description
Temps de décharge prolongé : Toutes les bornes de puissance sont sous
tension jusqu'à 3 minutes après la coupure réseau !
Courant de fuite important : Prévoir une installation fixe et un raccordement
PE selon EN 61800-5-1 !
Composants sensibles aux décharges électrostatiques : Toute personne
effectuant des travaux sur l'appareil doit au préalable se libérer des charges
électrostatiques !

Version
HighLine
2/2
4
8
3
En option
2
4
2
Sans fonction pour la version "StateLine"
EDK94SH104 DE/EN/FR/ES/IT 4.1
StateLine
1/0
1
4
3
En option
2
4
2
