Fig.6-6
A
O
N
d
Fig.6-7
En los interruptores DIP que se encuentran en la parte frontal es posible configurar
la dirección de nodo (marcación "1" ... "64") y
ƒ
la velocidad de transmisión (marcación "a" ... "d")
ƒ

¡Aviso!
Si al conectar el equipo básico, todos los interruptores de direccionamiento
están en posición "OFF", los valores se obtienen de las configuraciones de los
códigos C00350 (dirección de nodo) y C00351 (velocidad de transmisión).
Desconecte y vuelva a conectar el voltaje de alimentación del equipo básico
para activar las modificaciones.
Configuración de la dirección de nodo
La dirección de nodo del accionamiento se calcula sumando el valor de todos los
interruptores de direccionamiento posicionados en "ON".
EDK94SH104 DE/EN/FR/ES/IT 4.1
Módulo de memoria con interruptor DIP (a partir de la referencia E94AYM22)
c b a 64 32 16 8 4 2 1
Baud CAN Address

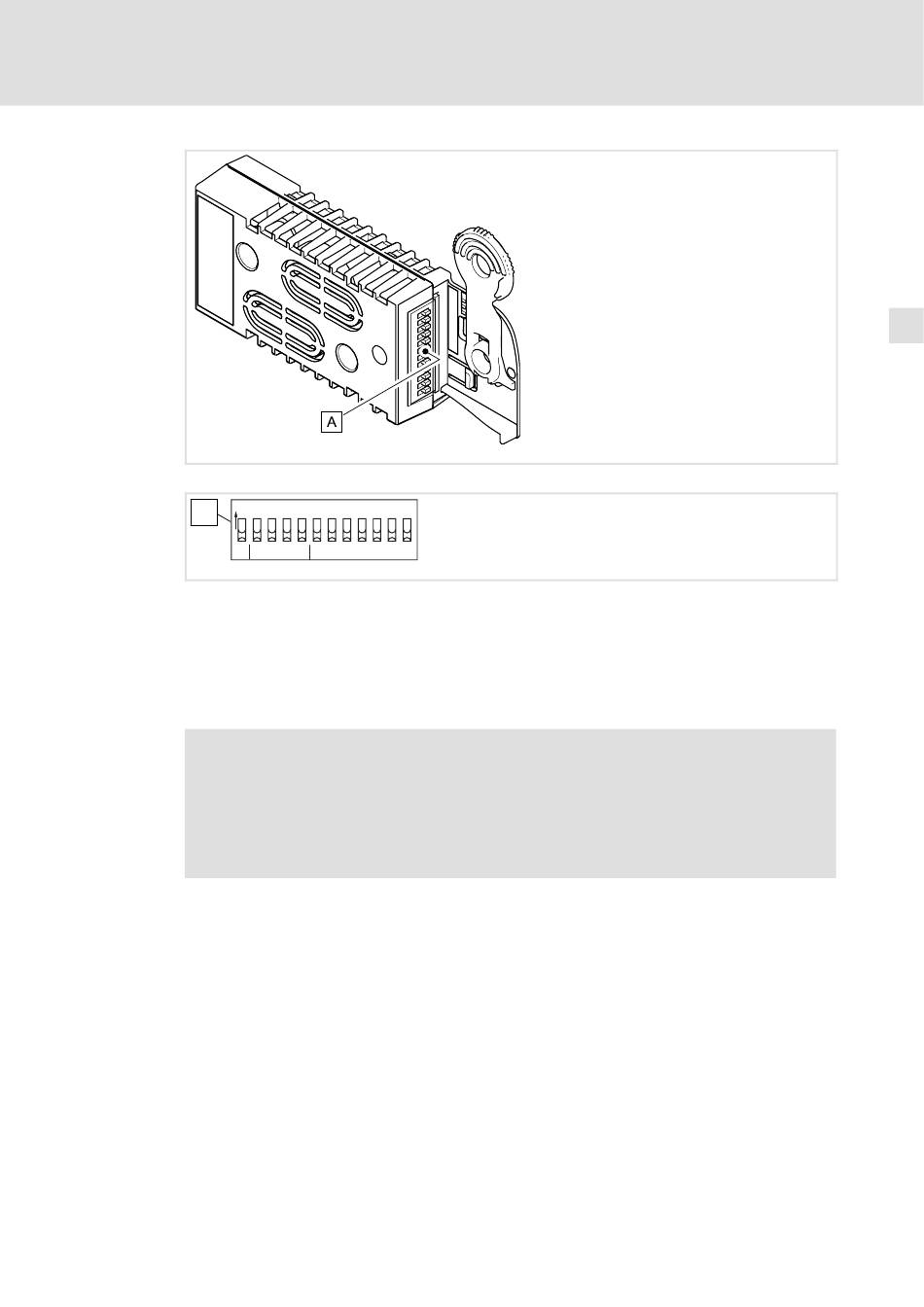

Colocación y marcación de los interruptores DIP

Cablear módulos del equipo
Módulos de memoria
6
