5 Gerät verdrahten
Steueranschlüsse

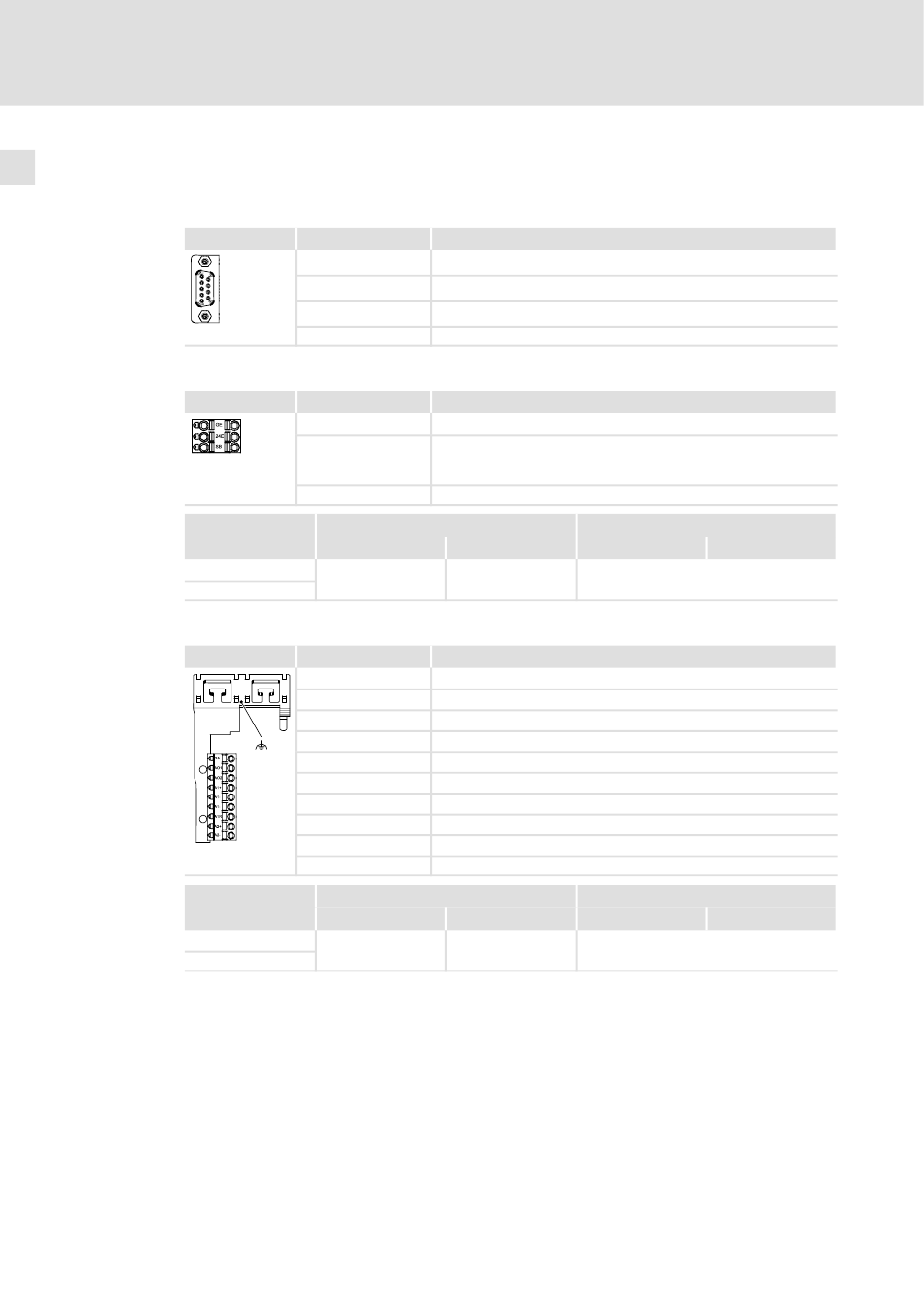

5.4 Steueranschlüsse
Systembus CAN on board
Klemme X1
9400SSP000X1
24-V-Versorgung
Klemme X2
9400SSP000X2
Klemmendaten
flexibel
mit Aderendhülse
Analoge Eingänge, analoge Ausgänge
Klemme X3
SSP94000X3
Klemmendaten
flexibel
mit Aderendhülse
26
Beschriftung Beschreibung
Pin 2 CAN-LOW
Pin 3 CAN-GND
Pin 7 CAN-HIGH
(Gehäuse) CAN-Shield
Beschriftung Beschreibung
GE GND Externe Versorgung
24E 24 V Externe Versorgung durch ein sicher getrenntes Netzteil (SELV/
PELV) (nur erforderlich bei netzunabhängiger Versorgung der Steuer-
elektronik)
SB Statebus In/Out (Bezugspotential GE)
Leiterquerschnitt
2
[mm ]
0,2 ... 2,5
Beschriftung Beschreibung
GA GND Analogsignale
AO1 Analogausgang 1
AO2 Analogausgang 2
A1+ Analogeingang 1 +
A1- Analogeingang 1 -
A1- Analogeingang 1 -
A1R Abschlusswiderstand für ±20mA
A2+ Analogeingang 2 +
A2- Analogeingang 2 -
Schirmauflage: Schirm mit EMV-Klemmbügel fixieren.

Leiterquerschnitt
2
[mm ]
0,2 ... 2,5

Anzugsmoment
[AWG] [Nm]
24 ... 12 Federkraftklemme
Anzugsmoment
[AWG] [Nm]
24 ... 12 Federkraftklemme
[lb-in]
[lb-in]
