6 Gerätemodule verdrahten
Kommunikationsmodule
CANopen

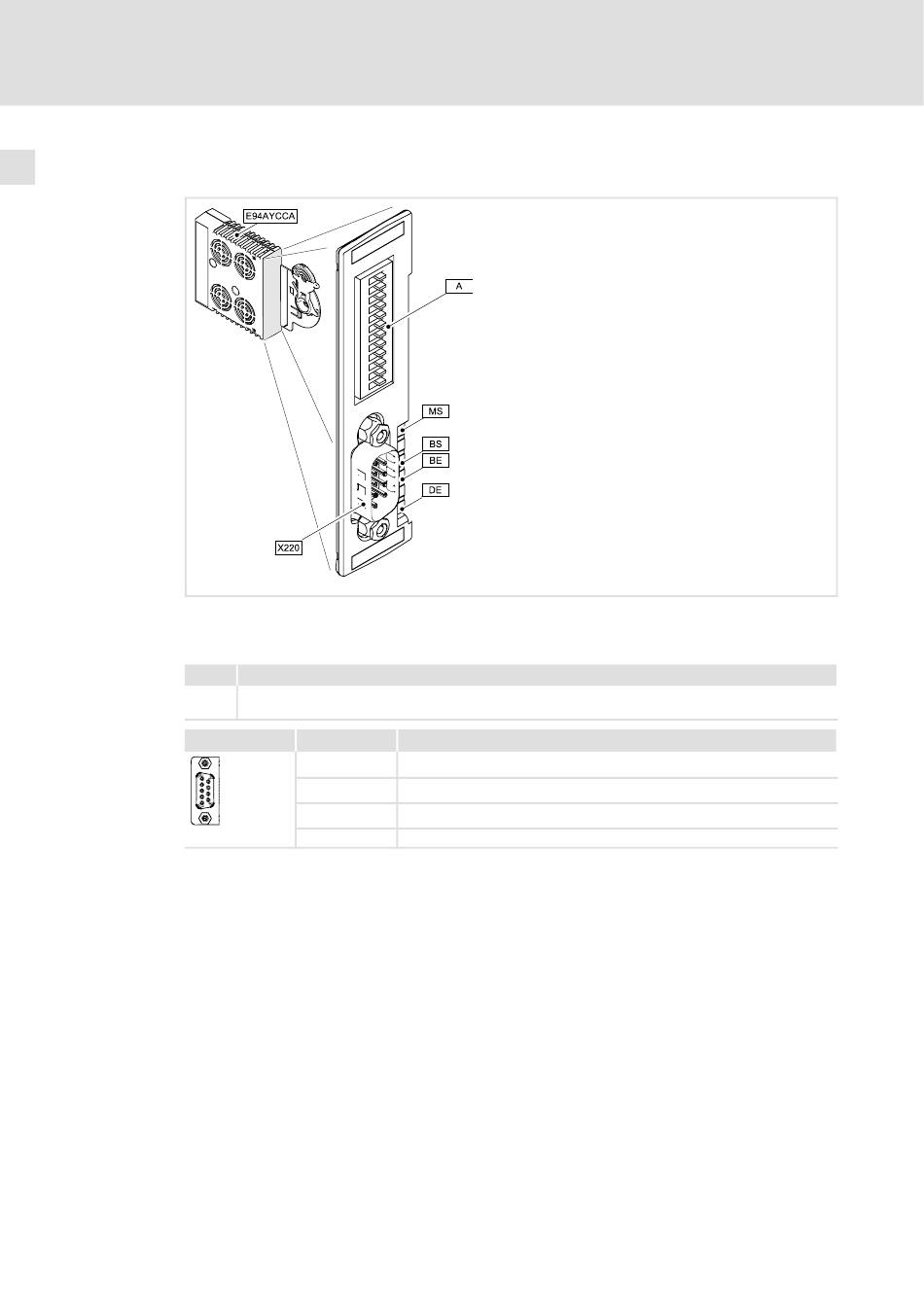

Abb. 6-2
Anschlüsse
Pos. Beschreibung
X220 Anschluss für CAN
Ausführung: Sub-D-Stiftleiste, 9-polig
X220
9400SSP000X1
30
Kommunikationsmodul E94AYCCA (CANopen)
Beschriftung Beschreibung
Pin 2 CAN-LOW
Pin 3 CAN-GND
Pin 7 CAN-HIGH
(Gehäuse) CAN-Shield

E94YCCA001B
