6 SensyTemp TSH200 THERMOCOUPLES DROITS | OI/TSH200-FR REV. A

3 Identification du produit

Plaque signalétique
1 Adresse du fabricant, année de fabrication – semaine
2 Désignation de type / modèle
3 En cas de convertisseur de mesure intégré : protocole de communication
du convertisseur de mesure (HART®, FF, PB)
4 Code-barres 2D pour le numéro de série conforme à la commande
5 Symbole « Tenir compte de la documentation sur le produit »
6 Numéro de série à 7 chiffres de l'électronique du convertisseur de mesure
en option (désignation antérieure : numéro de série du convertisseur de
mesure)
7 Indice de protection IP du boîtier
8 jusqu'à 0 Capteur de température sans convertisseur de mesure / avec
convertisseur de mesure HART® :
8 Sans convertisseur de mesure : plage de température de la classe de
précision, avec convertisseur de mesure HART® : plage de mesure réglée
du convertisseur de mesure
9 Classe de précision
0 Type de thermocouple
8 jusqu'à 0 Capteur de température avec convertisseur de mesure
FOUNDATION Fieldbus® ou PROFIBUS PA® : Ident_Number ou DEVICE_ID
k Plage de température du fluide de mesure (Température du procédé)
l Plage de température ambiante (température au niveau de la tête de
raccordement)
m Données techniques du transmetteur intégré en option (alimentation
électrique, compensation de courant de sortie, protocole de
communication)
n Codage de l'homologation de l'appareil
(conformément aux informations de commande)
o Numéro de série de l'appareil (numéro de série conforme à la commande)

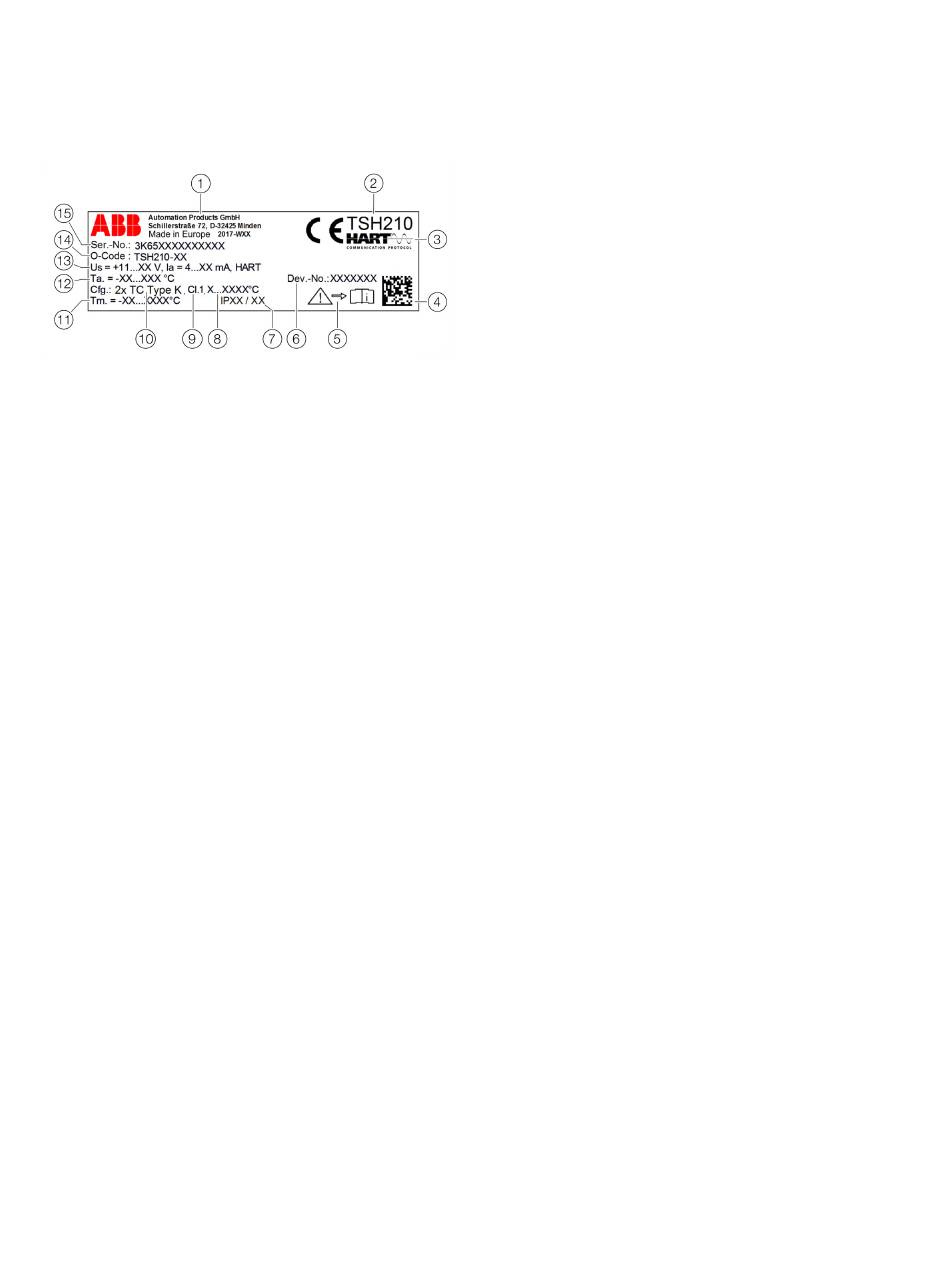

Figure 2 : Plaque signalétique (exemple)
Remarque
Une plaque d'homologation peut aussi être disponible, en
option.
La plaque d'homologation contient des informations relatives à
l'homologation en question, par ex. numéro d'homologation,
désignation de type conformément à l'homologation ou renvoie
à une déclaration du fabricant.
Remarque
Les plaques signalétiques sont présentées à titre d'exemple. Les
plaques signalétiques de l'appareil peuvent être différentes.
Remarque
Les valeurs indiquées sur la plaque signalétique sont les valeurs
maximales sans charge sur l'ensemble du process. Elles doivent
être prises en compte lors de l'instrumentation.
