Essais et mise en service

La mise en service du poêle doit être précédée d'un essai qui consiste à vérifier le fonctionnement des éléments suivants:
• connexion au système d'évacuation des fumées;
• les connexions électriques;
• fonctionnement des éventuelles sondes externes connectées;
• vérifier que tous les matériaux utilisés pour la construction du conduit de fumée, du carneau, de la cheminée, sont conformes
aux normes et utilisables.
Le test n'est positif que lorsque toutes les phases de fonctionnement sont terminées sans qu'aucune anomalie ne soit détectée.

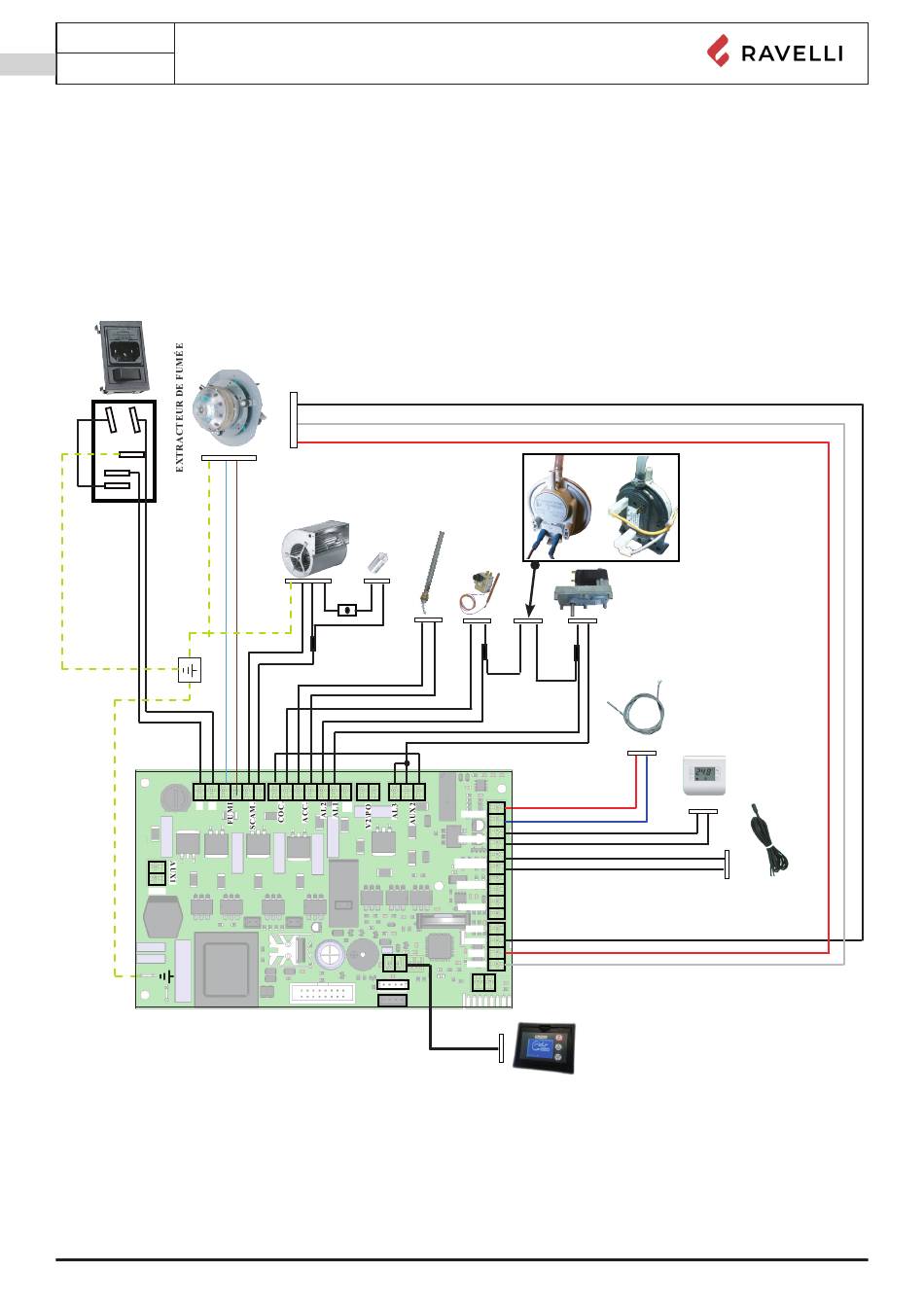

Schéma électrique R 1000 Pro
CN2
Manuel d'utilisation et d'entretien R 1000 Pro
ENCODER
F N
N
Pressostat
SONDE FUMÉE
-TC1+
TERM
N.AMB
N.H2O
N.PEL.
BLU
GND
+5V
ENC
DISPLAY
T.EXT.
SONDE D'AMBIANCE
