CONEXIONES

��
Las conexiones deben realizarse por un técnico cualificado y/o autorizado por el Fabricante.
��
Por el instalador el tipo de cable, con la sección relativa, para ser instalado en caso de reemplazo es: H05RR-F sez.3G0,75
⚠
Conexión a la chimenea
⚠
La chimenea debe dimensionarse de manera que se garantice el calado declarado por el fabricante.
La estufa debe estar conectada a un único conducto de humos. está prohibido conectar la estufa a una chimenea compartida
⚠
con otros aparatos de combustión o desagües de la campana.
El tubo de humos debe poder inspeccionarse para limpiarlo.
Conexión eléctrica
El enchufe del cable de alimentación de la estufa sólo debe ser conectado después de que la instalación y el montaje se haya com-
pletado del aparato, y debe permanecer accesible después de la instalación.
Para realizar la conexión eléctrica, proceda como se describe a continuación:
Primero conecte el cable de alimentación al enchufe de la parte trasera de la estufa y luego a un enchufe de pared.
Suministra energía a la estufa girando el interruptor a la posición (I)
��
⚠
Cuando la estufa no está en uso, es aconsejable desconectar el cable de alimentación.
Tenga cuidado de que el cable de alimentación (y cualquier otro cable fuera del equipo) no entre en contacto con superficies
⚠
calientes.
⚠
Asegúrate de que el sistema eléctrico esté conectado a tierra.
Para la conexión directa a la red, es necesario prever un dispositivo que asegure la desconexión de la red, con una distancia
de apertura de los contactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III, de
⚠
acuerdo con las normas de instalación.
Se recomienda que el personal autorizado preste especial atención a las conexiones eléctricas después de cualquier trabajo
⚠
en el producto.
En caso de avería del cable de alimentación, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o en
todo caso por una persona con similar titulación, para evitar cualquier riesgo.
Conexión del termostato externo
Para gestionar la estufa mediante un termostato externo (opcional), conéctelo a los correspondientes terminales de la placa, como
se muestra en el esquema eléctrico.
��
Conecte un termostato externo abierto/cerrado, por lo tanto, sin tensión.
��
En el caso de que se deseara detectar la temperatura ambiente por medio de un termostato externo (opcional), este
debería ser conectado con el conector adecuado colocado en el parte posterior de la estufa; por ello, se deberá activar la
lectura en la pantalla de configuración de la temperatura, eligiendo el valor "EST". En la pantalla no será mas visualizada la
⚠
temperatura ambiente sino la escrita T ON (cuando el contacto está cerrado) o T OFF (si el contacto está abierto).
Conecte un termostato externo abierto/cerrado para que no esté en funcionamiento y también recomendamos un termostato
con una desviación de al menos 3°C si desea utilizar la función de confort climático.
Manual de uso y mantenimiento R 1000 Pro

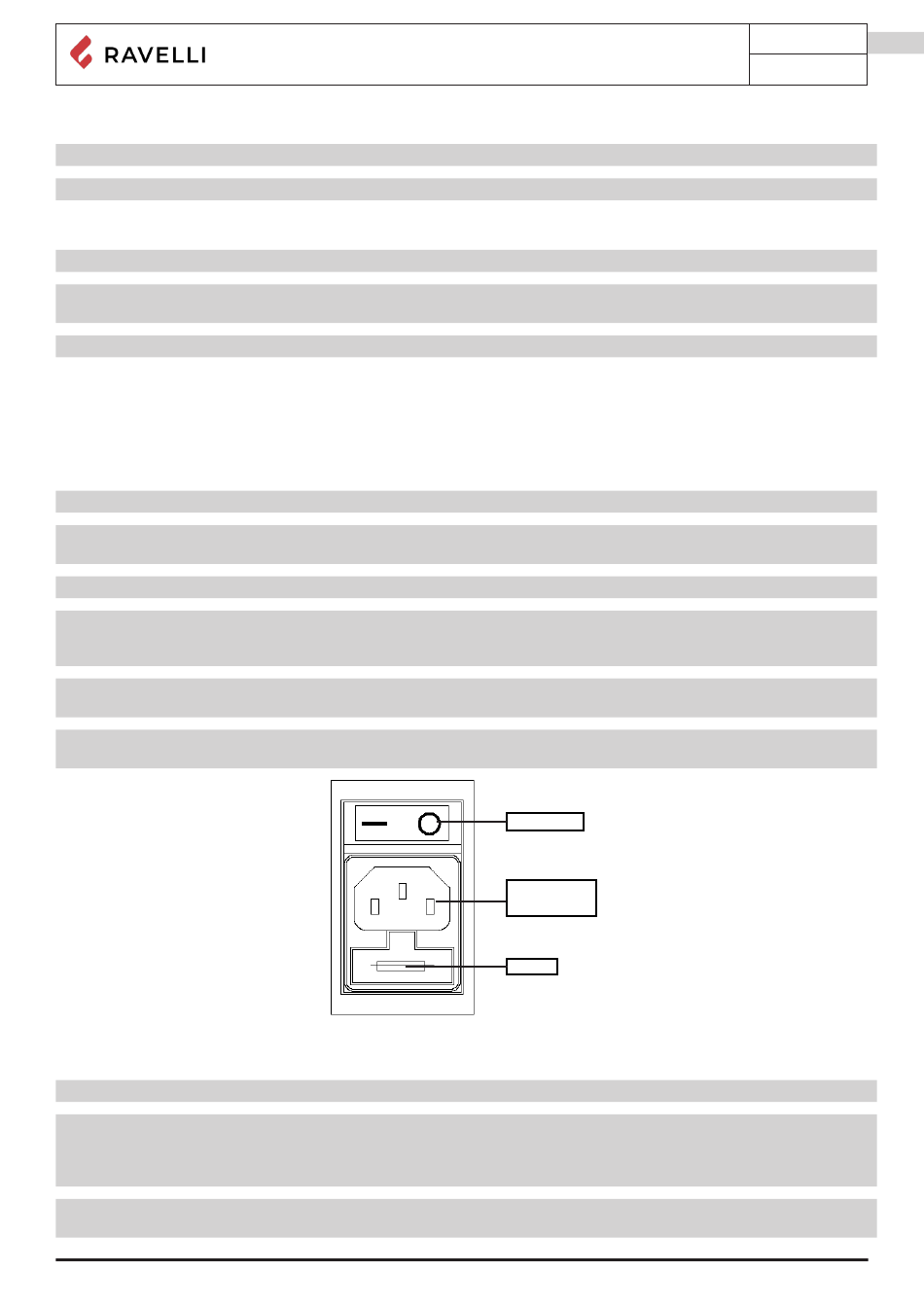

Interruptor
Toma
eléctrica
Fusible
