Protection

L'appareil de mesure satisfait à toutes les exigences selon protection IP 67.
Afin d'assurer la protection IP 67 après le montage sur site ou après une intervention, les points
suivants doivent être impérativement pris en compte :
• Les joints du boîtier doivent être placés propres et non endommagés dans les gorges. Le cas
échéant il convient de sécher les joints, de les nettoyer ou de les remplacer.
• Les vis du boîtier ou du couvercle à visser doivent être serrées fortement.
• Les câbles utilisés pour le raccordement doivent répondre aux spécifications en matière de
diamètre extérieur ä 79, entrées de câble.
• Les entrées de câble doivent être fortement serrées (Point a, å 16).
• Le câble doit être posé en boucle ("piège à eau") devant l'entrée de câble (Point 
b, å 16). La goutte d'eau éventuelle ne pourra ainsi pas atteindre le presse-étoupe.
!
Remarque !
Les entrées de câble ne doivent pas être orientées vers le haut.

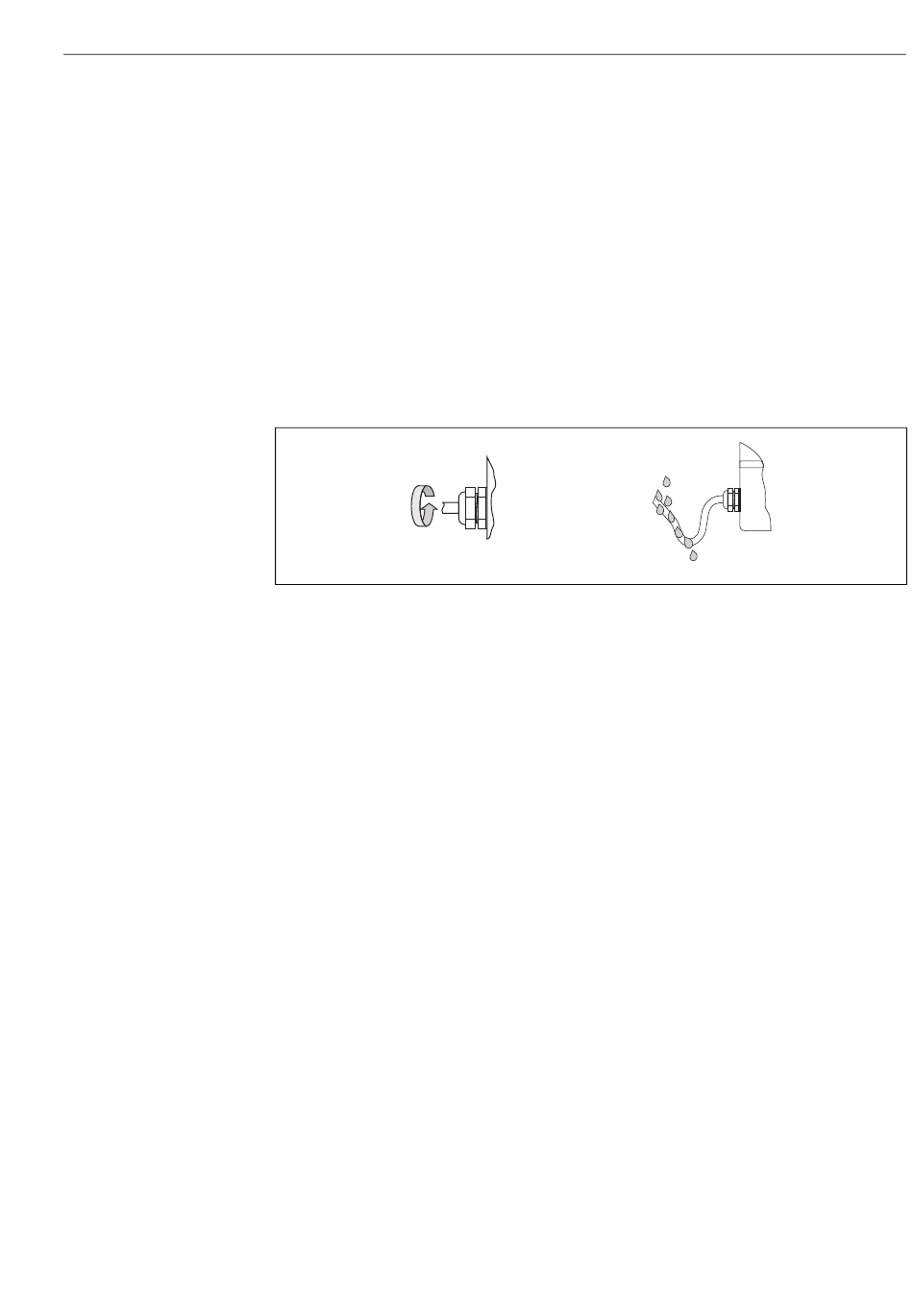

Fig. 16: Conseils de montage pour les entrées de câble
• Les entrées de câble non utilisées doivent être occultées.
• La douille de protection utilisée ne doit pas être enlevée de l'entrée de câble.
Attention !
Les vis du boitier du capteur ne doivent pas être desserrées sous peine d'annuler la protection
garantie par Endress+Hauser.
