Câblage

3. 1 Raccordement

Câblage selon le schéma de raccordement adhésif dans le couvercle.

3.1.1 Version compacte

3
4
2

3. 2 Protection

Les appareils remplissent toutes les exigences de IP 67.
Après montage sur le terrain ou après des travaux de maintenance il est indispensable de respec-
ter les points suivants afin de garantir le maintien de la protection IP 67 :
• Monter l'ensemble de mesure de manière à ce que les entrées de câble ne soient pas orientées
vers le haut.
• Ne pas enlever le joint de l'entrée de câble.
• Supprimer toutes les entrées de câble non utilisées et les remplacer par des bouchons aveugles
appropriés.
10

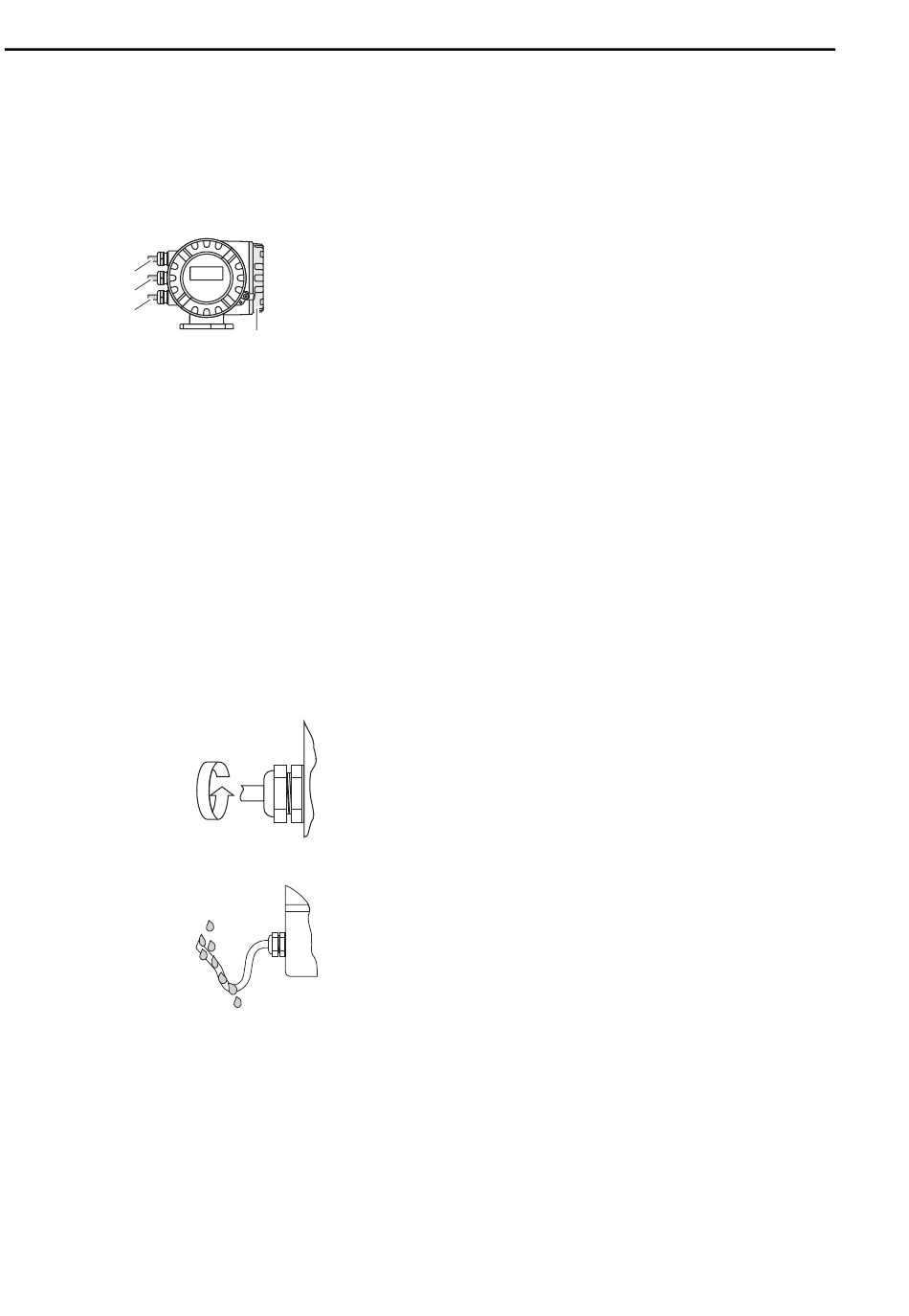

Raccordement transmetteur :
1 Schéma de raccordement à l'intérieur du couvercle du comparti-
ment de raccordement
2 Câble d'alimentation
3 Câble de signal ou câble de bus de terrain
4 en option
1
A0007545
A0007549
A0007550
Serrer correctement les entrées de câble.
Les câbles doivent former une boucle devant les entrées
("poche d'eau").
Proline Promass 40
Endress+Hauser
