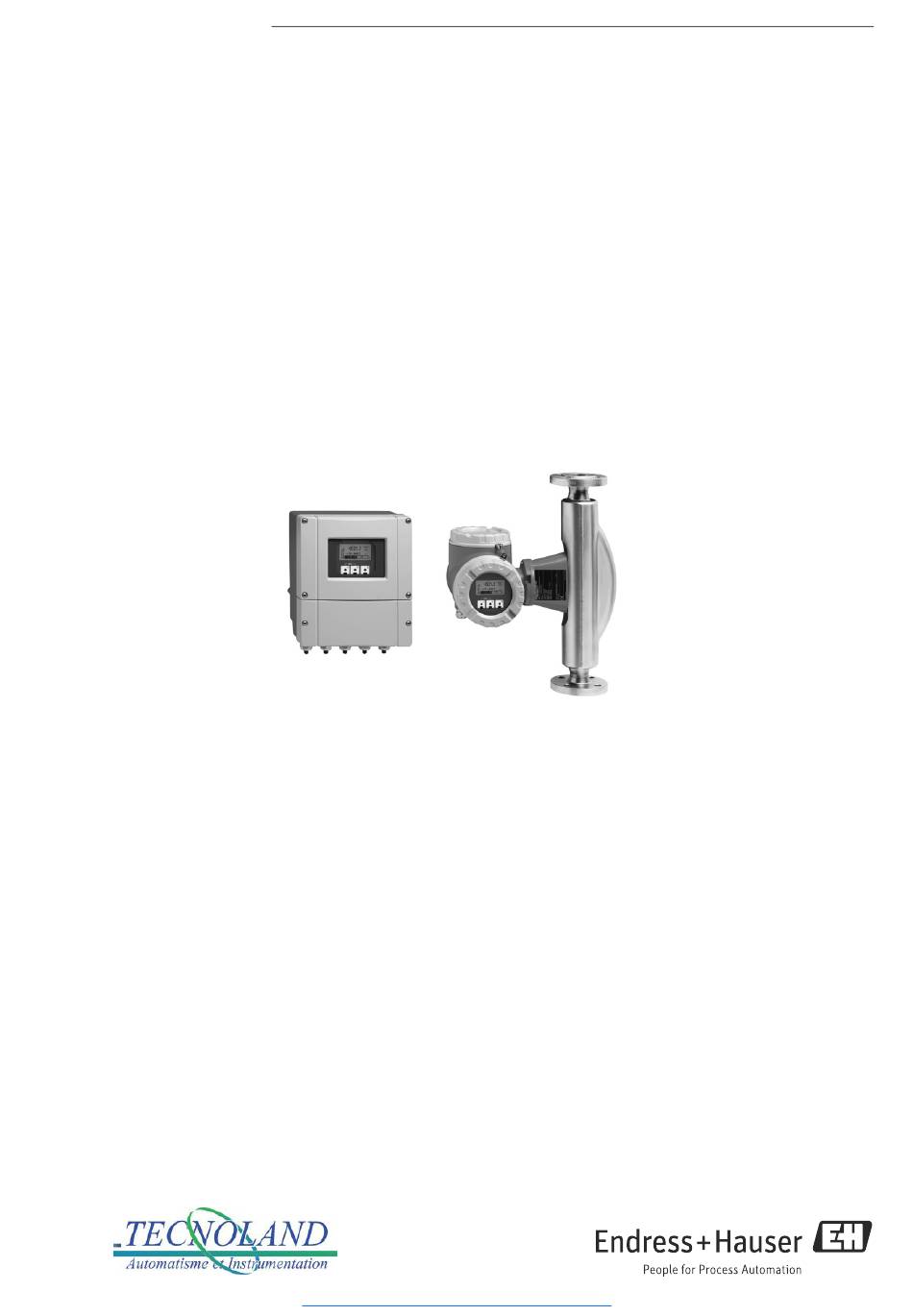

TI00101D/14/FR/13.14

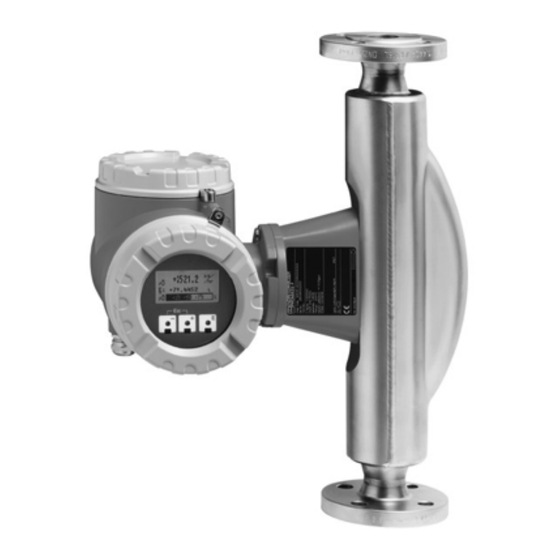

Débitmètre offrant haute précision et robustesse, en version compacte ou en
version séparée
Domaines d'application
• Le principe de mesure fonctionne indépendamment des pro-
priétés physiques
du fluide comme la viscosité et la masse volumique
• Performances maximales pour les liquides ou les gaz en cas
de conditions fluctuantes et sévères
Caractéristique de l'appareil
• Débit massique : écart de mesure ±0,05 % (PremiumCal)
• Pression nominale de l'enceinte de confinement jusqu'à
40 bar (580 psi)
• Diamètre nominal : DN 8...250 (³⁄₈...10")
• Affichage 4 lignes rétroéclairé avec commande tactile
(Promass 83)
• Appareil en version compacte ou en version séparée
• HART, PROFIBUS PA/DP, Modbus RS485, FF,
EtherNet/IP (Promass 83)
Products
Information technique
Proline Promass 80F, 83F
Débitmètre massique Coriolis
Devis sous 24h à info@tecnoland.fr
Solutions
Principaux avantages
• Sécurité de process maximale – immunité aux conditions de
process fluctuantes et sévères
• Moins de points de mesure – Mesure multivariable (débit,
masse volumique, température)
• Faible encombrement – Pas besoin de longueurs droites
d'entrée / de sortie
• Exploitation sûre – l'affichage fournit des informations de
process facilement lisibles
• Qualité – logiciel pour remplissage & dosage, densité &
concentration, ainsi que diagnostic étendu (Promass 83)
• Récupération automatique des données pour la mainte-
nance
• Compatibilité industrielle - IEC/EN/NAMUR
