Endress+Hauser Proline Promass 80F Information Technique page 26

26

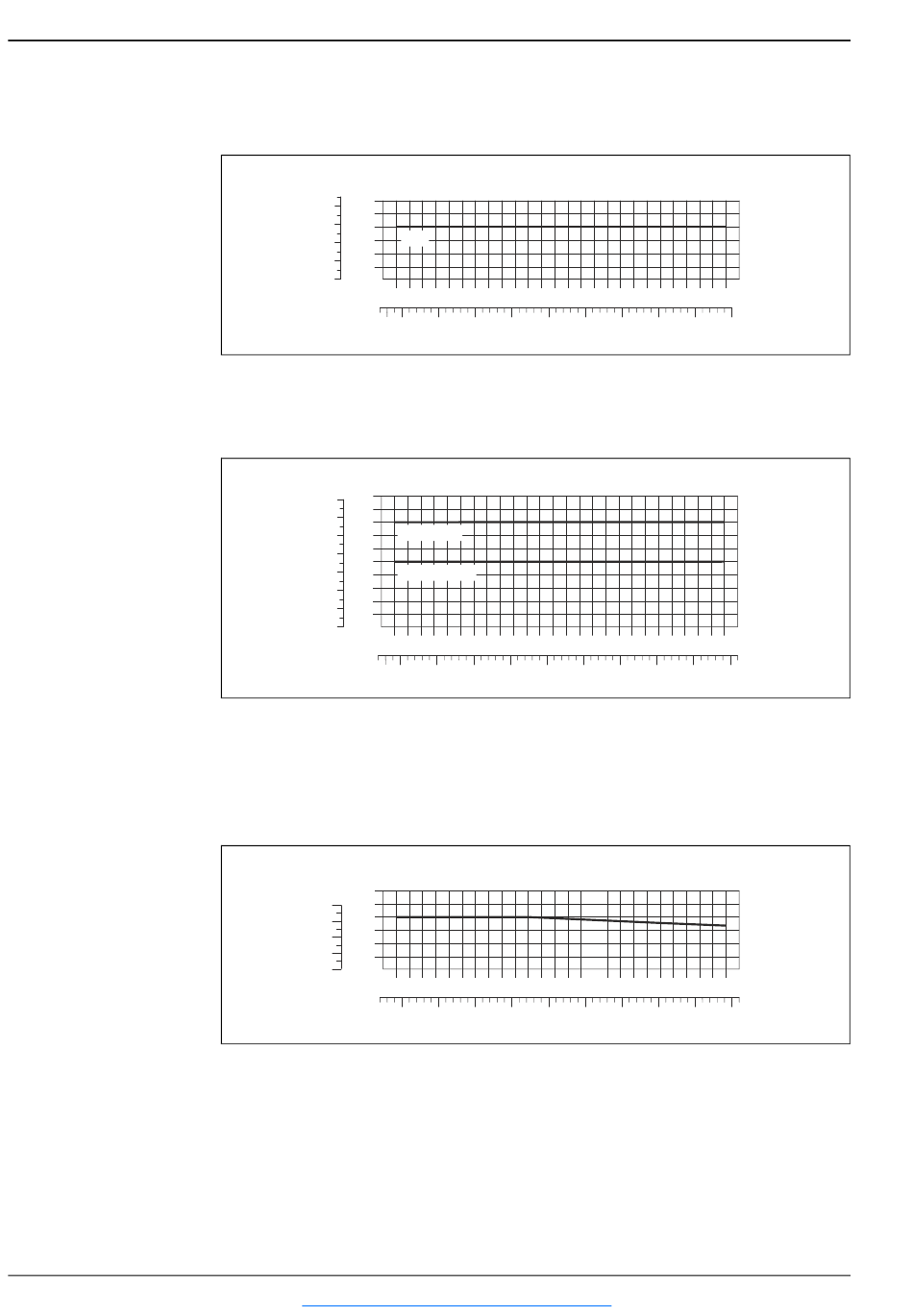

Bride tournante selon JIS B2220
Matériau de bride : 1.4301 (F304) ; pièces en contact avec le fluide : Alloy C22
[psi] [bar]
30
400
20
200
10
0 0
-50
-50
Raccord process selon DIN 11851
Matériau du raccord : 1.4404 (316/316L)
[psi] [bar]
50
600
40
30
400
20
200
10
0 0
-50
-50
DIN 11851 prévoit une utilisation jusqu'à +140 °C (+284 °F) lors de l'utilisation de matériaux d'étanchéité appropriés. A prendre
en compte lors de la sélection de joints et écrous étant donné que ces composants peuvent entraîner des limitations de la gamme
de pression et de température.
Raccord process SMS 1145
Matériau du raccord : 1.4404 (316/316L)
[psi] [bar]
8
100
6
50
2
0 0
-50
-50
SMS 1145 prévoit une utilisation jusqu'à 6 bar (87 psi) lors de l'utilisation de matériaux d'étanchéité appropriés. A prendre en
compte lors de la sélection de joints et écrous étant donné que ces composants peuvent entraîner des limitations de la gamme de
pression et de température.
Tri-Clamp
Les raccords clamp sont appropriés pour une pression maximale de 16 bar (232 psi). Les limites
d'utilisation de l'étrier clamp et du joint utilisés doivent être prises en compte étant donné qu'elles
peuvent être inférieures à 16 bar (232 psi). L'étrier et le joint ne sont pas compris dans la livraison.
Devis sous 24h à info@tecnoland.fr
20K
0 50
0 50 100 150
DN 8...40
DN 50...100
0 50
0 50 100 150 200
0 50
0 50 100 150
Proline Promass 80F, 83F
100 150 200 [°C]
200 250 300 350 400
100 150 200 [°C]
250 300 350 400
100 150 200 [°C]
200 250 300 350 400
Endress+Hauser
[°F]
A0021346-DE
[°F]
A0012479
[°F]
A0013056
