3.3.2

Montage boitier mural

Le boitier mural peut être monté de différentes manières :
• Montage mural direct
• Montage en armoire électrique (avec set de montage séparé, accessoires) ä 14
• Montage sur tube (avec set de montage séparé, accessoires) ä 14
Attention !
• Veiller, pour le point d'implantation, à ce que la gamme de température ambiante admissible 
(–20...+60 °C (–4...+ °+140 F), en option –40...+60 °C (–40...+140 °F)) ne soit pas dépassée.
Monter l'appareil à un endroit ombragé. Eviter le rayonnement solaire direct.
• Monter le boitier mural de manière à ce que les entrées de câbles soient orientées vers le bas.
Montage mural direct
Préparer les perçages å 7.
1.
2. Dévisser le couvercle du compartiment de raccordement (a).
3. Faire passer les deux vis de fixation (b) à travers les perçages correspondants (c).
– Vis de fixation (M6) : max. Ø 6,5 mm (0,26")
– Tête de vis : max. Ø 10,5 mm (0,41")
4. Monter le boîtier du transmetteur sur le mur comme représenté.
5. Visser le couvercle du compartiment de raccordement (a) à nouveau sur le boîtier du transmetteur.
90 (3.54)

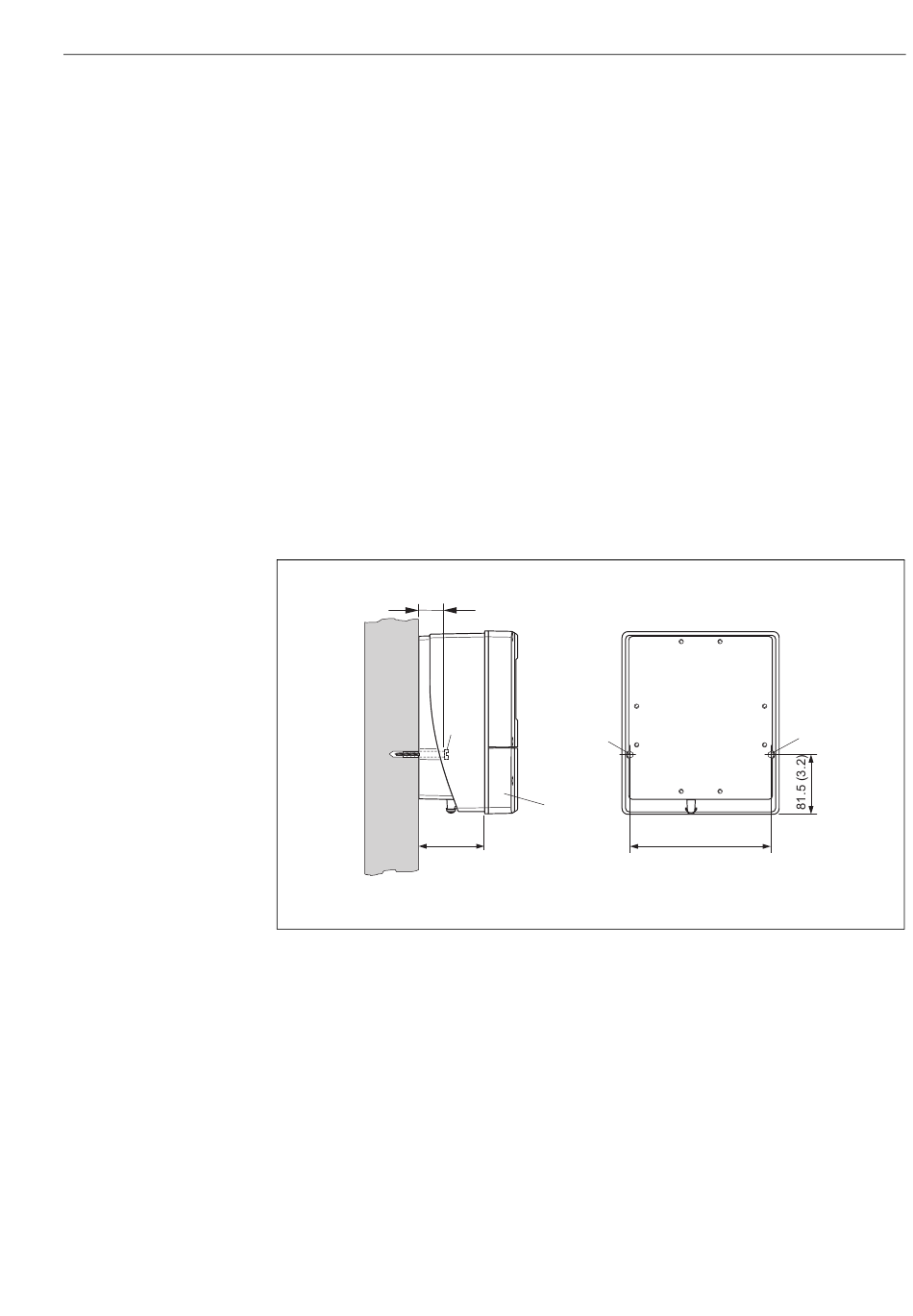

Fig. 7: Montage mural direct
35 (1.38)
b
c
a
c
192 (7.56)
mm (inch)
Montage
A0001130
13
