Suppression de défauts
72
3
5.4
1.2
1
1.1

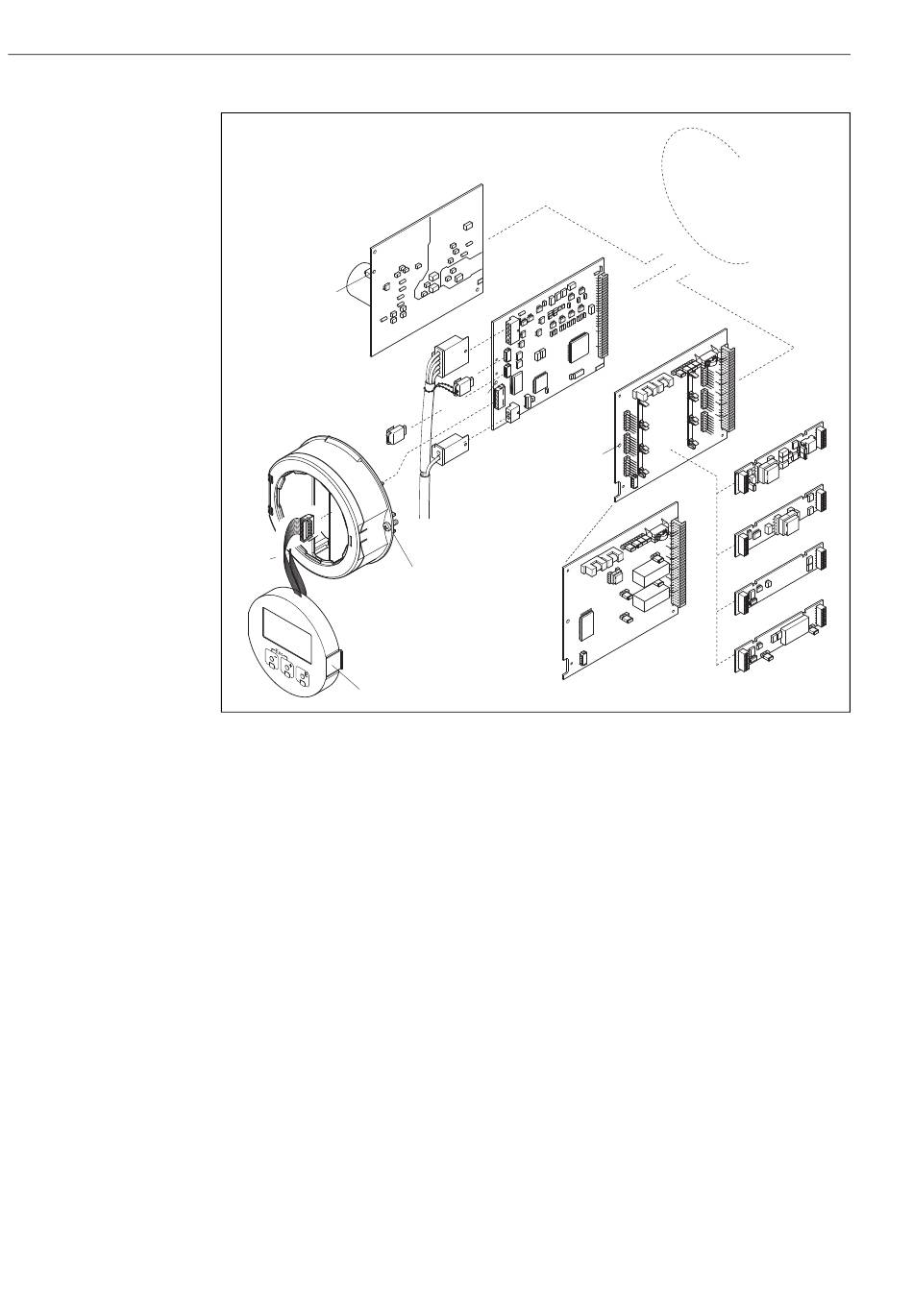

Fig. 33: Boîtier de terrain : Montage et démontage de la platine de l'électronique
1 Affichage local
1.1 Touche de verrouillage
1.2 Câble nappe (module d'affichage)
2 Vis couvercle compartiment de l'électronique
3 Ouverture de secours pour le montage/démontage de platines
4 Platine alimentation
5 Platine ampli
5.1 Câble signal (capteur)
5.2 Câble courant excitation (capteur)
5.3 S-DAT (DAT capteur)
5.4 T-DAT (DAT transmetteur)
6 Platine E/S (modifiable)
6.1 Sous-modules embrochables (entrée état et courant, sortie courant, impulsion/fréquence et relais)
7 Platine E/S (non modifiable)
4
5
5.1
3
5.3
5.2
2
CNGmass DCI
6
2
U T
T P
O U
T /
P U
I N
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
3
7
Endress+Hauser
6.1
A0006364
