Raccordement de l'unité de mesure
4.3.1
Raccordement transmetteur
Danger !
• Risque d'électrocution ! Mettre hors tension avant d'ouvrir l'appareil.
Ne pas installer ni câbler l'appareil sous tension.
Un non respect de ces consignes peut entraîner la destruction de composants électroniques.
• Risque d'électrocution ! Relier le fil de terre avec la borne de terre du boitier avant de mettre sous
tension, sauf si des mesures de protection particulières ont été prises (par ex. alimentation à
séparation galvanique SELV ou PELV).
• Comparer les indications de la plaque signalétique avec les tension et fréquence locales.
Tenir également compte des directives d'installation nationales en vigueur.
1.
Dévisser le couvercle du compartiment de raccordement (a) du boitier du transmetteur.
2.
Faire passer le câble d'alimentation (b), le câble de signal (g) et le câble bus de terrain (d) à
travers les entrées de câble correspondantes.
3.
Procéder au câblage selon l'occupation des bornes de raccordement et du schéma de
raccordement correspondants.
"
Attention !
– Risque d'endommagement du câble de bus de terrain !
Informations relatives au blindage et à la mise à la terre du câble de bus de terrain (ä 16).
– Il n'est pas recommandé de mettre le câble de bus de terrain en boucle via les raccords de
câble usuels. Si un seul appareil est remplacé ultérieurement, il faut interrompre la
communication bus.
4.
Visser le couvercle du compartiment de raccordement (a) à nouveau sur le boîtier du
transmetteur.
b
a

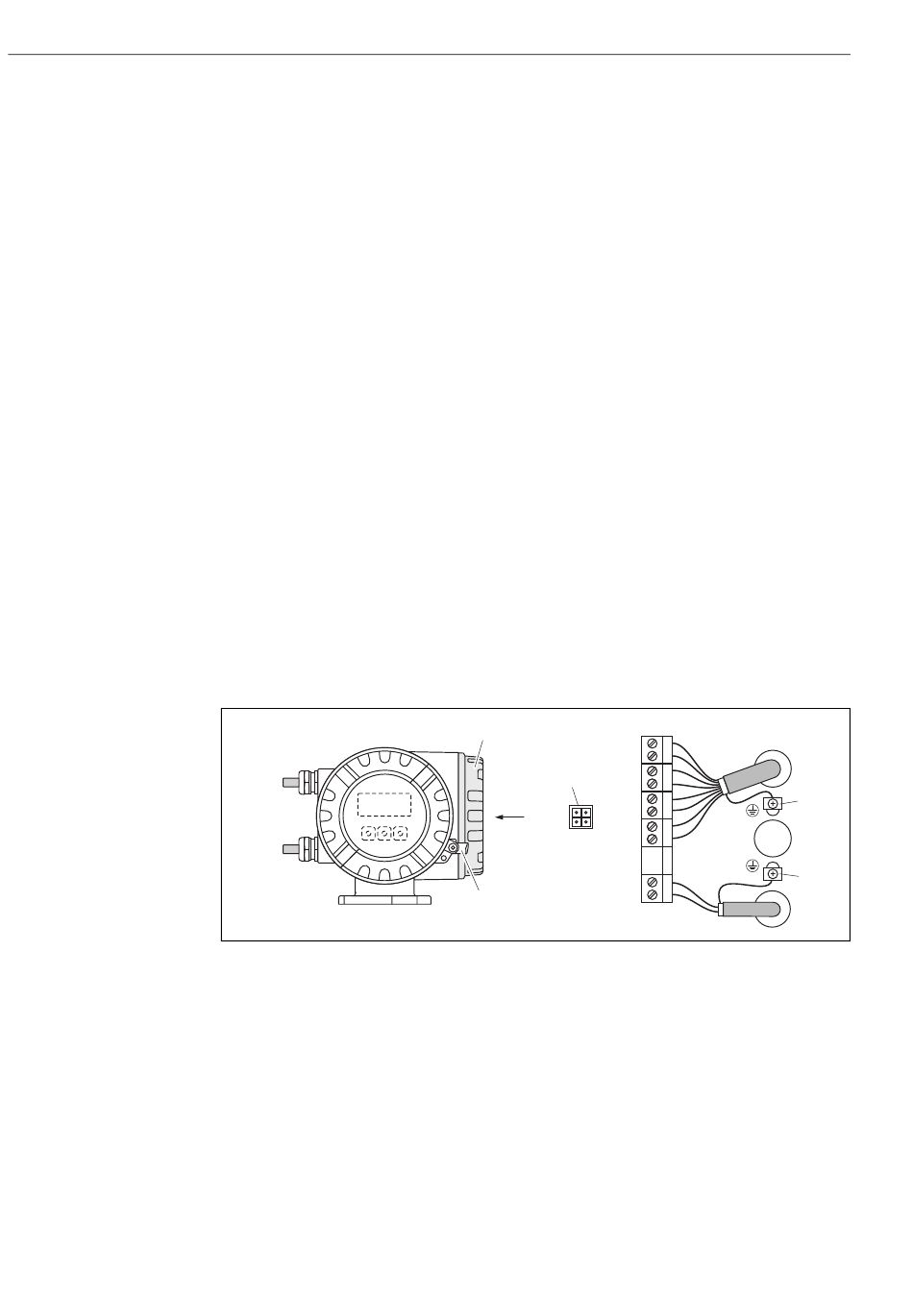

Fig. 12:
Raccordement du transmetteur (boitier de terrain), section de câble max. 2,5 mm
a
Câble pour l'énergie auxiliaire : 85...260 V AC, 20...55 V AC, 16...62 V DC
– Borne n° 1 : L1 pour AC, L+ pour DC
– Borne n° 2 : N pour AC, L- pour DC
Câble de signal : Bornes n° 20...27 ä 19
b
c
Borne de terre pour fil de terre
d
Borne de terre pour blindage de câble de signal
e
Connecteur de service pour le raccordement de l'interface de service FXA193 (Fieldcheck, FieldCare)
f
Couvercle du compartiment de raccordement
g
Crampon de sécurité
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+)
1
g
CNGmass DCI
b
d
c
a
A0004582
(14 AWG)
Endress+Hauser
