3 Montage et installation
Fig. 5

Implantation

Remarque !
Fig. 6
Installation dans le cas d'un tube
partiellement plein
Fig. 7
Installation sur un tube à
écoulement gravitaire
10

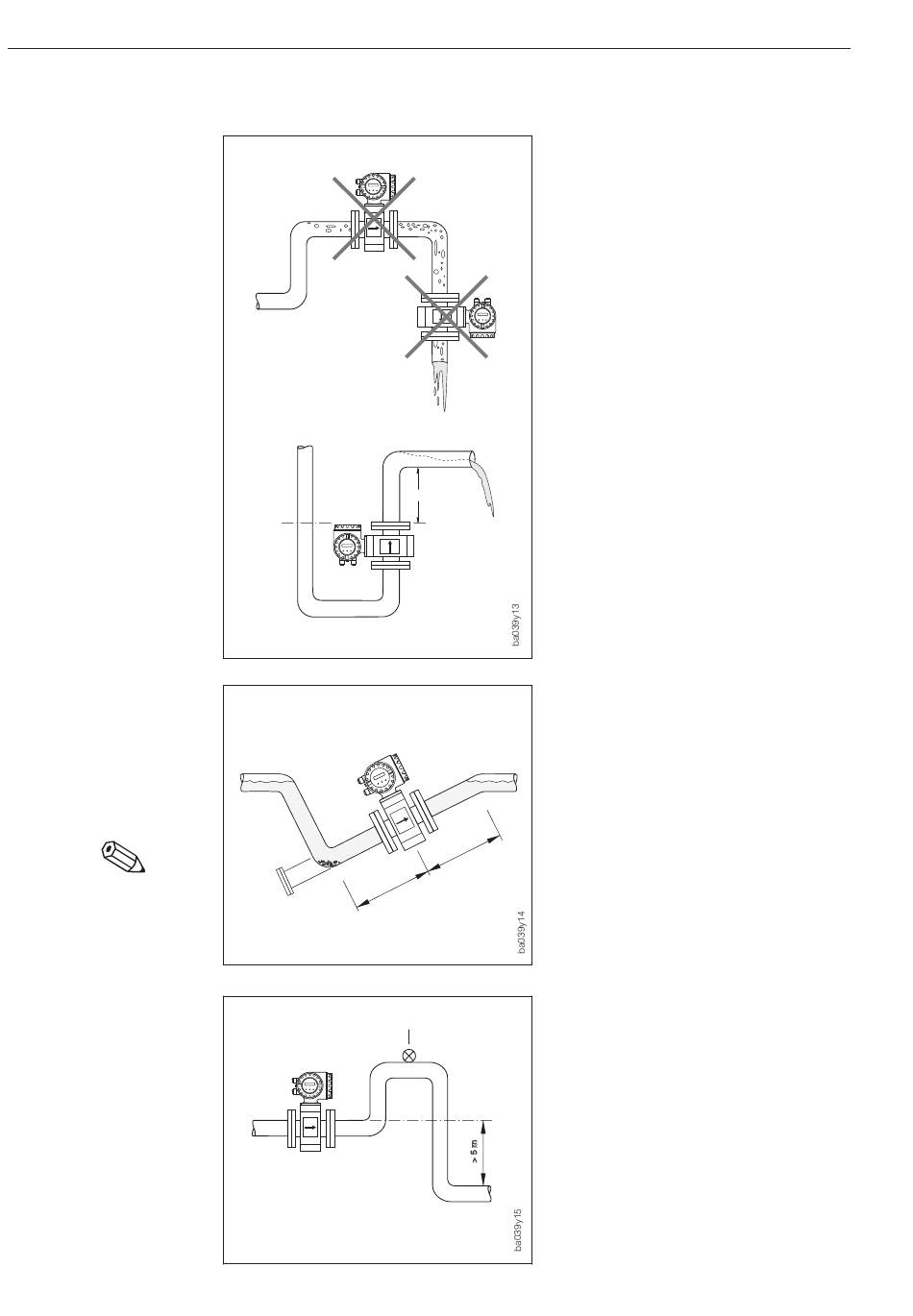

3.2 Implantation
autre solution
> 3...5 x DN
Vanne d'aération
Une mesure de débit exacte n'est possi-
ble que si le tube est entièrement plein.
Pour ceci, il est conseillé d'éviter les
implantations suivantes :
• Au point haut (accumulation d'air)
• Immédiatement avant la sortie de
tube.
Le conseil de montage ci-contre per-
met cependant une mesure correcte.
≥
h 2 x DN
Tube partiellement plein
En cas d'écoulement gravitaire, il est
possible de monter le capteur dans un
siphon. La détection de présence de
produits (voir p. 46) offre une sécurité
supplémentaire, car elle détecte les
tubes vides ou partiellement remplis.
Remarque
Risque d'accumulation de particules
≥ 2 x DN
solides ! Ne pas installer le capteur à
l'endroit le plus bas en raison des
risques de dépôt. Il est également con-
seillé d'installer une trappe de nettoyage.
Ecoulement gravitaire
L'exemple d'installation ci-contre permet
d'éviter les dépressions (siphon, vanne
d'aération en aval du capteur), même
lorsque la longueur est supérieure > 5 m.
