Montage

2 Montage
2.1

Transport au point de mesure

• Transporter l'appareil dans son emballage d'origine jusqu'au point de mesure.
• Les couvercles et capots fixés sur les raccords process évitent tout endommagement mécani-
que des capteurs au cours du transport et du stockage. De ce fait enlever les couvercles et
capots uniquement au moment du montage.
2.2

Conditions d'implantation

Pour les capteurs ayant un poids propre élevé, nous recommandons de prévoir un support pour
des raisons mécaniques (pour la protection de la conduite).
2.2.1 Dimensions
Dimensions de l'appareil de mesure
2.2.2 Point de montage
L
6

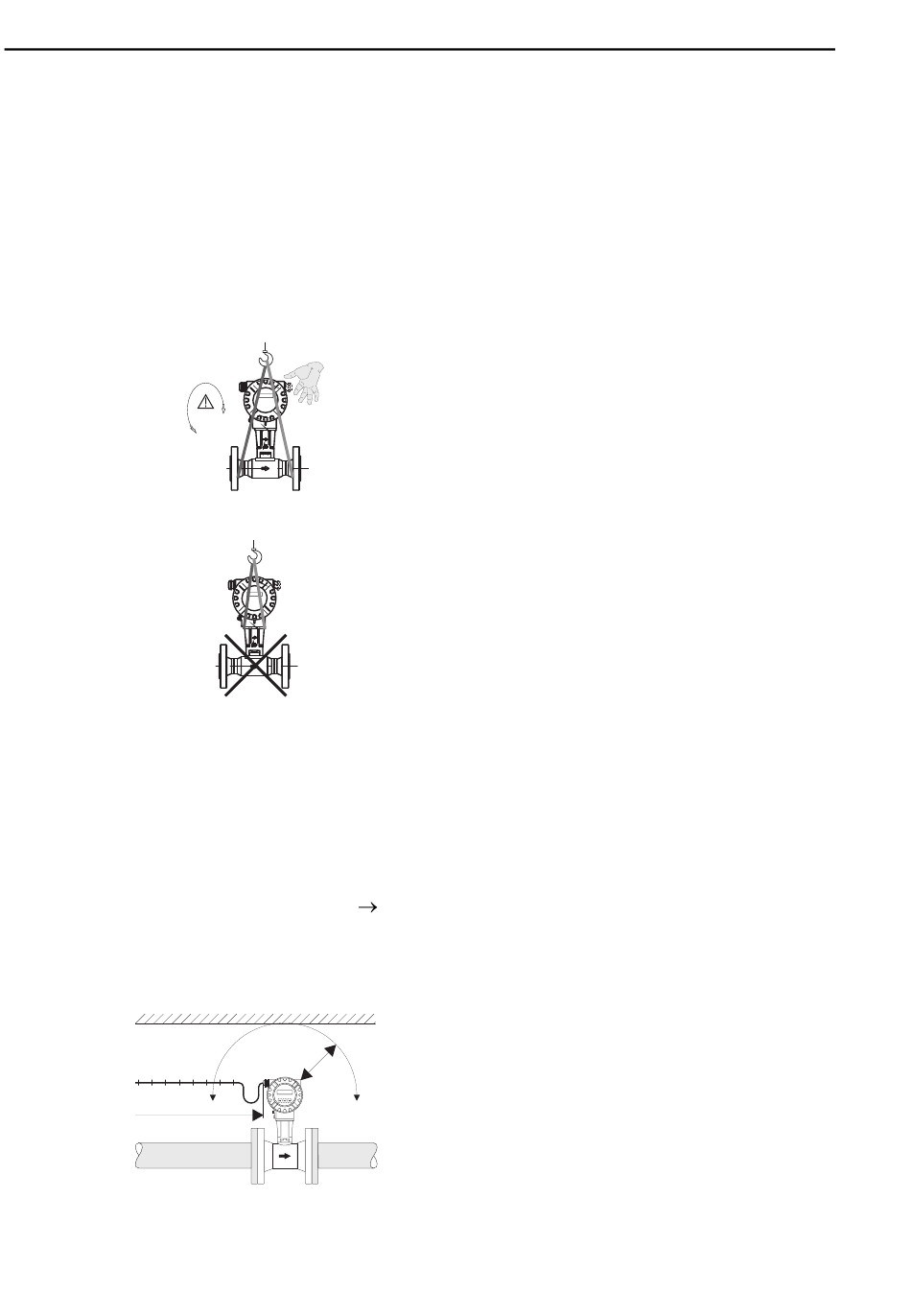

Pour le transport, placer des sangles autour des raccords
process ou utiliser les anneaux (si disponibles).
#
Risque de blessures ! L'appareil peut glisser.
Le centre de gravité de l'appareil de mesure peut être
situé plus haut que les points de suspension des sangles.
Veiller à tout moment à ce que l'appareil ne se retourne
pas ou ne glisse pas involontairement.
A0008731
Ne pas soulever les appareils au niveau du boîtier du
transmetteur ou, dans le cas de la version séparée, au
niveau du boîtier de raccordement. Ne pas utiliser de
chaines qui risquent d'endommager le boîtier.
A0008732
Information technique correspondante sur CD-ROM.
• Ecart minimal dans toutes les directions recommandé
A
• Longueur de câble nécessaire (L) :
A0008733
Danger!
(A) :
100 mm (3,94 inch)
L + 150 mm (L + 5,91 inch)
