Замена сменного рабочего инструмента при
головке шуруповерта с внутренним
шестигранником (см. рис. G)
Установка рабочего инструмента
– Вставьте рабочий инструмент (1) во внутренний
шестигранник патрона (2) так, чтобы он отчетливо во-
шел в зацепление.
Извлечение инструмента из патрона
– Потяните рабочий инструмент (1) из патрона (2), при
необходимости с помощью клещей.
Замена сменного рабочего инструмента при
головке шуруповерта с быстрозажимным
патроном (см. рис. H)
Установка рабочего инструмента
Используйте только сменные рабочие инструменты с
подходящим хвостовиком (шестигранник 1/4").
– Потяните втулку быстросменного патрона (24)
вперед.
– Вставьте сменный рабочий инструмент (1) в патрон
(2) и опять отпустите гильзу быстрозажимного патро-
на.
Извлечение инструмента из патрона
– Потяните втулку быстросменного патрона (24)
вперед.
– Извлеките сменный рабочий инструмент (1) из патро-
на (2) и опять отпустите гильзу быстрозажимного па-
трона.
Работа с инструментом
Включение электроинструмента
Перед включением электроинструмента сначала устано-
вите направление вращения с помощью переключателя
(11):
Электроинструмент не включается, когда переключатель
направления вращения (11) установлен в среднее поло-
жение (блокиратор включения).
Настройка направления вращения (см. рис. I)
– Правое вращение: Для завинчивания шурупов пере-
двиньте переключатель направления вращения (11)
до упора влево.
– Левое вращение: Для отпускания или отвинчивания
шурупов передвиньте переключатель направления
вращения (11) до упора вправо.
Включение подсветки
Подсветка (13) позволяет освещать рабочую зону при
недостаточном общем освещении. Подсветка (13) вклю-
чается легким нажатием выключателя (10). При более
сильном нажатии на этот выключатель включается элек-
троинструмент и рабочее освещении продолжает све-
тить.
Bosch Power Tools
Не смотрите прямо на подсветку, она может Вас
u
ослепить.
Включение/выключение

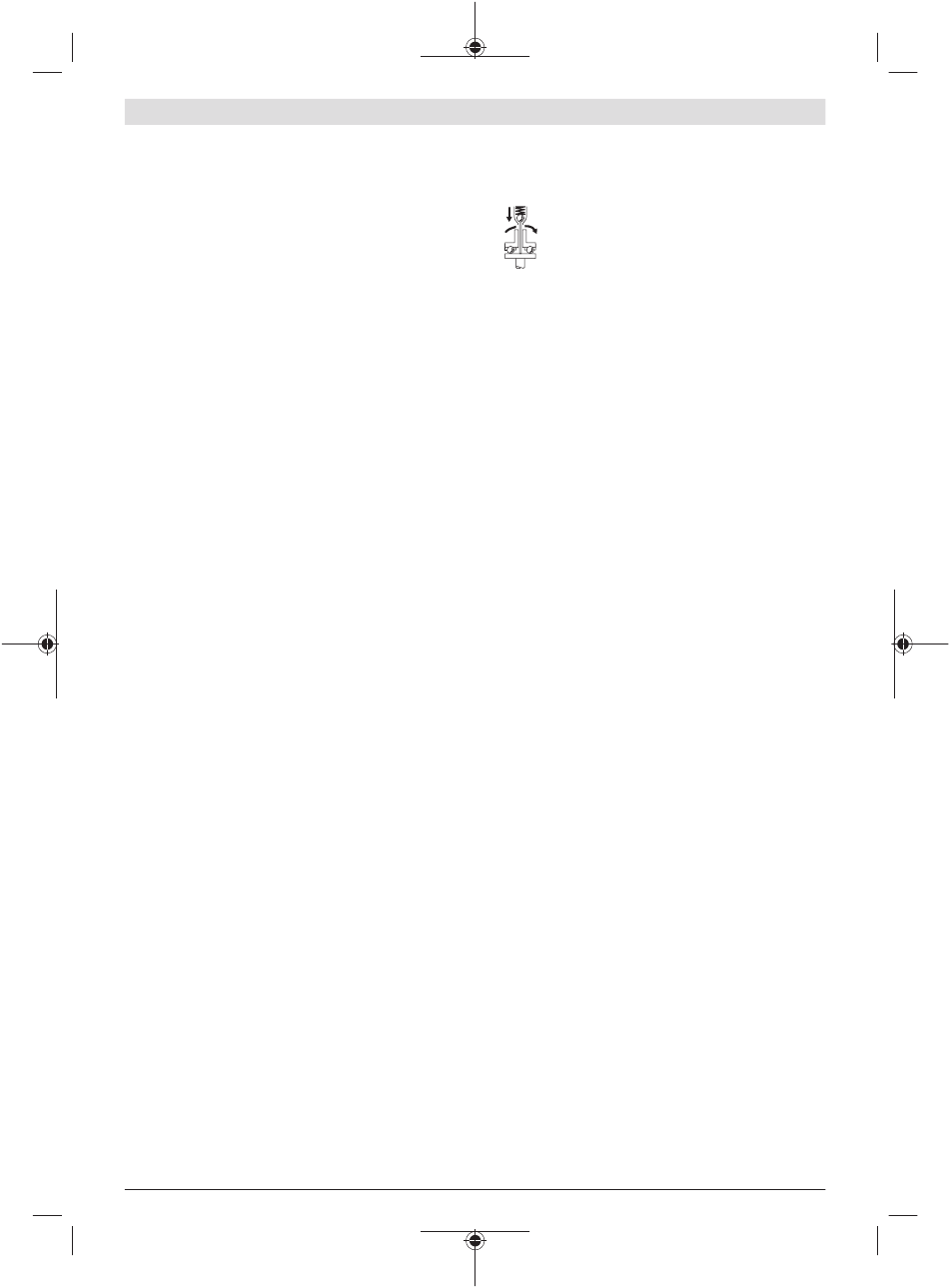

Винтоверт имеет отключающую муфту, ко-
торая срабатывает в указанном диапазоне в
зависимости от крутящего момента и на-
страивается в заданном диапазоне. Она сра-
батывает при достижении установленного
крутящего момента.
– Для включения электроинструмента нажмите выклю-
чатель (10) до упора.
– Электроинструмент выключается автоматически
при достижении установленного крутящего момента.
При преждевременном отпускании выключателя
u
(10) установленный крутящий момент не достига-
ется.
Указания по применению
Устанавливайте электроинструмент на винт или
u
гайку только в выключенном состоянии. Вращаю-
щиеся рабочие инструменты могут соскользнуть.
Настройка крутящего момента (см. рис. J)
Крутящий момент зависит от предварительного напряже-
ния пружины размыкающей муфты. Муфта срабатывает
как при правом, так и левом направлении вращения при
достижении установленного крутящего момента.
Для настройки индивидуального крутящего момента ис-
пользуйте только прилагающийся настроечный инстру-
мент (25).
– Полностью оттяните назад движок (6) на элек-
троинструменте.
Действительно для следующих типов:
ANGLE EXACT ION 8-1100 | 3-500 | 15-500 | 23-380 |
30-290
– Вставьте ключ-шестигранник (26) в сменный рабочий
инструмент (25) и медленно поворачивайте его.
– Как только в отверстии корпуса станет видно не-
большое углубление (установочная шайба (27)) в
муфте, вставьте в него настроечный инструмент (25) и
поверните.
Действительно для следующих типов:
ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120
– Медленно поворачивайте патрон (2) с помощью ви-
лочного гаечного ключа.
– Как только в отверстии корпуса станет видно не-
большое углубление (установочная шайба (27)) в
муфте, вставьте в него настроечный инструмент (25) и
поверните.
Вращение по часовой стрелке увеличивает крутящий мо-
мент, вращение против часовой стрелки снижает крутя-
щий момент.
– Извлеките настроечный инструмент (25). Снова пере-
двиньте движок (6) вперед, чтобы защитить муфту от
загрязнения.
