Manuel d'entretien : SC750, SC800, SC 750 ST, SC800 ST
Tests d'entrée
Signal de contrôle de vitesse avant/arrière –-La LED jaune de la batterie s'allume en mode de test de service à chaque
fois que le régulateur de vitesse indique à l'organe de commande principal de la machine qu'il est en train d'essayer
d'entrainer la machine soit en avant, soit en arrière. Ceci est utile lorsque le diagnostic ne révèle aucun problème d'en-
traînement. Si la lumière s'allume lors de l'essai d'entraîner la machine en avant, cela signifie que l'organe de commande
d'entraînement a vu la requête et il y a répondu.
Signal inverse de contrôle de vitesse –-La LED verte de la batterie s'allume en mode de test de service à chaque fois que
le régulateur de vitesse indique à l'organe de commande principal de la machine qu'il est en train d'essayer d'entrainer la
machine en arrière.

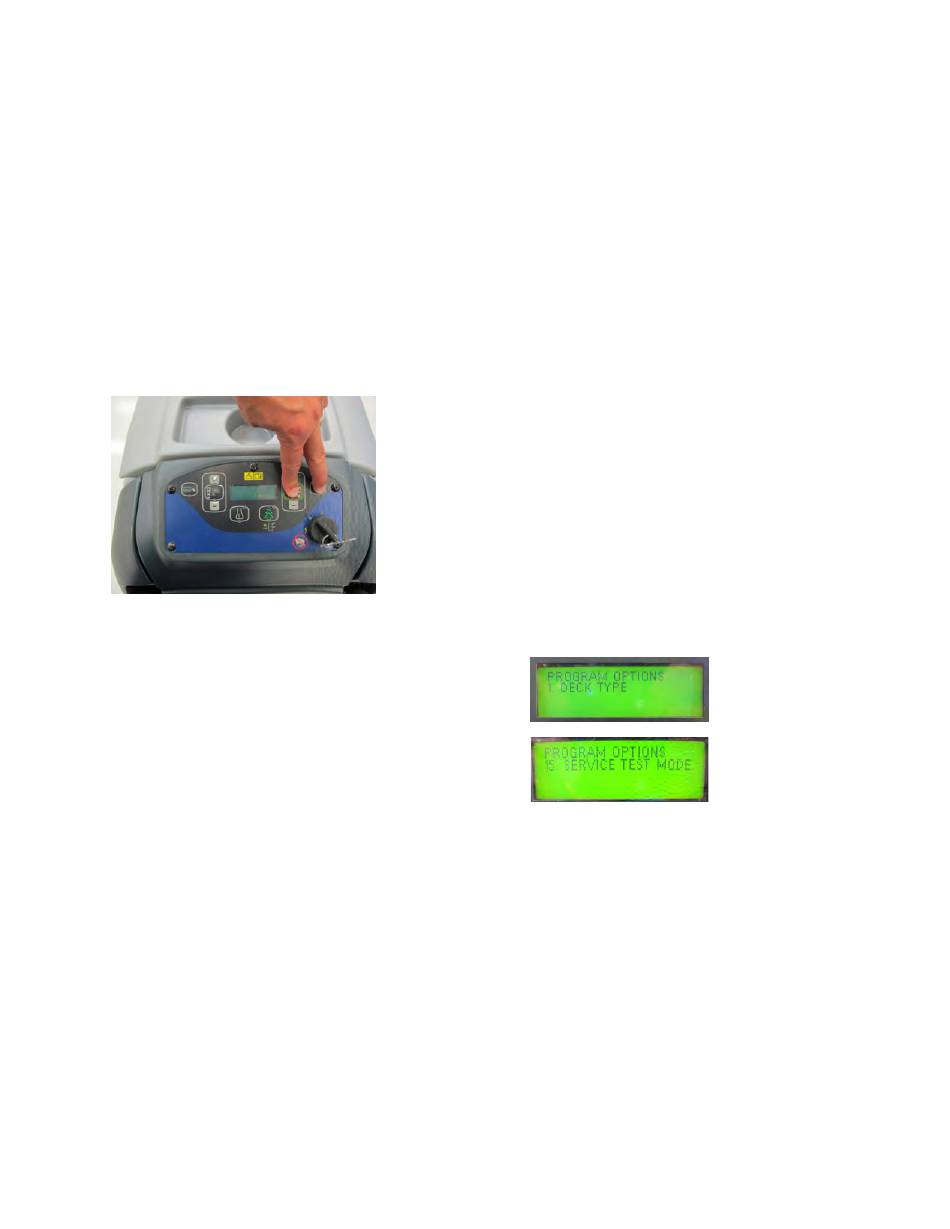

Mode de test de service - Modèles SC750 et SC 800 (Panneau de commande avec commutateurs à membrane)
Pour entrer en mode de test de service : (Commencer avec le chargeur de batterie débranché et la clé en position d'arrêt)
1. Appuyer en même temps sur l'interrupteur de marche/arrêt de récurage et l'interrupteur d'aspiration/tube et les
maintenir enfoncés.
2. Tout en maintenant les deux interrupteurs, tourner l'interrupteur à clé en position de marche.
3. Continuer de maintenir les deux interrupteurs pendant approximativement 3 secondes jusqu'à ce que l'écran
indique « Options de programme », puis relâcher les
interrupteurs.
4. Appuyer sur le bouton de diminution de la solution
jusqu'à ce que vous voyez « MODE DE TEST DE SERVICE »,
puis appuyez sur la solution interrupteur marche/arrêt
pour entrer en mode de test de service. (Remarque :
Tourner la clé sur off pour quitter).
Maintenant que vous êtes en mode de test de service, vous pou-
vez demander que l'organe de commande gère les différentes sorties et vérifier certaines entrées via l'écran LCD. Si des
défauts se produisent pendant les essais, ils seront également affiché.
Tests de sortie
Actionneur de levage de la tête porte-brosses – Appuyer sur l'interrupteur d'augmentation de récurage pour déplacer
l'actionneur vers le bas à la position suivante. Surveiller que l'actionneur se déplace. Appuyer sur l'interrupteur de dimi-
nution de la pression pour déplacer l'actionneur d'une position. L'écran LCD pour le « PONT » affiche « On » lorsque l'or-
gane de commande essaye de déplacer l'actionneur et « Off » quand il ne le fait pas. Les machines avec les plateaux de
lavage à disque ont trois positions tandis les cylindriques n'en ont que deux. Remarque : Si les entrées des interrupteurs
ne signalent pas une information correcte, l'organe de commande ne comprendra pas la position courante de l'action-
neur et n'essayera pas de le déplacer.
Contacteur de démontage de la brosse (relais) – Appuyer sur l'interrupteur de démontage de la brosse pour alimenter
le relais de démontage de la brosse. (Au cours de cet essai, le contacteur du moteur de la brosse sera désexcité). Écouter
attentivement le clic du relais. (Ce est un clic léger. Il ne sera pas entendu dans une pièce bruyante). Appuyer de nouveau
sur l'interrupteur pour couper l'alimentation du relais. L'écran LCD pour « BREM » affiche « On » lorsque l'organe de com-
mande tente d'alimenter le relais et « Off » quand il ne le fait pas.
