Système robotique mobile Robotino

14 Montage et raccord du capteur inductif

Le capteur inductif est monté sur l'une des trois positions prédéfinies dans la plaque de fond du
Robotino ® 4.0 et raccordé à l'interface E/S.
Outillage nécessaire :
•
Clé à fourche de 17 mm
1. Monter le capteur
Sélectionnez soit l'un des deux orifices ronds dans la plaque de fond de la baie de chargement du
®
Robotino
contre-écrou sur le filet du capteur, glissez le capteur avec le côté connecteur vers le haut dans l'orifice
prévu, maintenez le capteur en position souhaitée et fixez-le avec le contre-écrou.

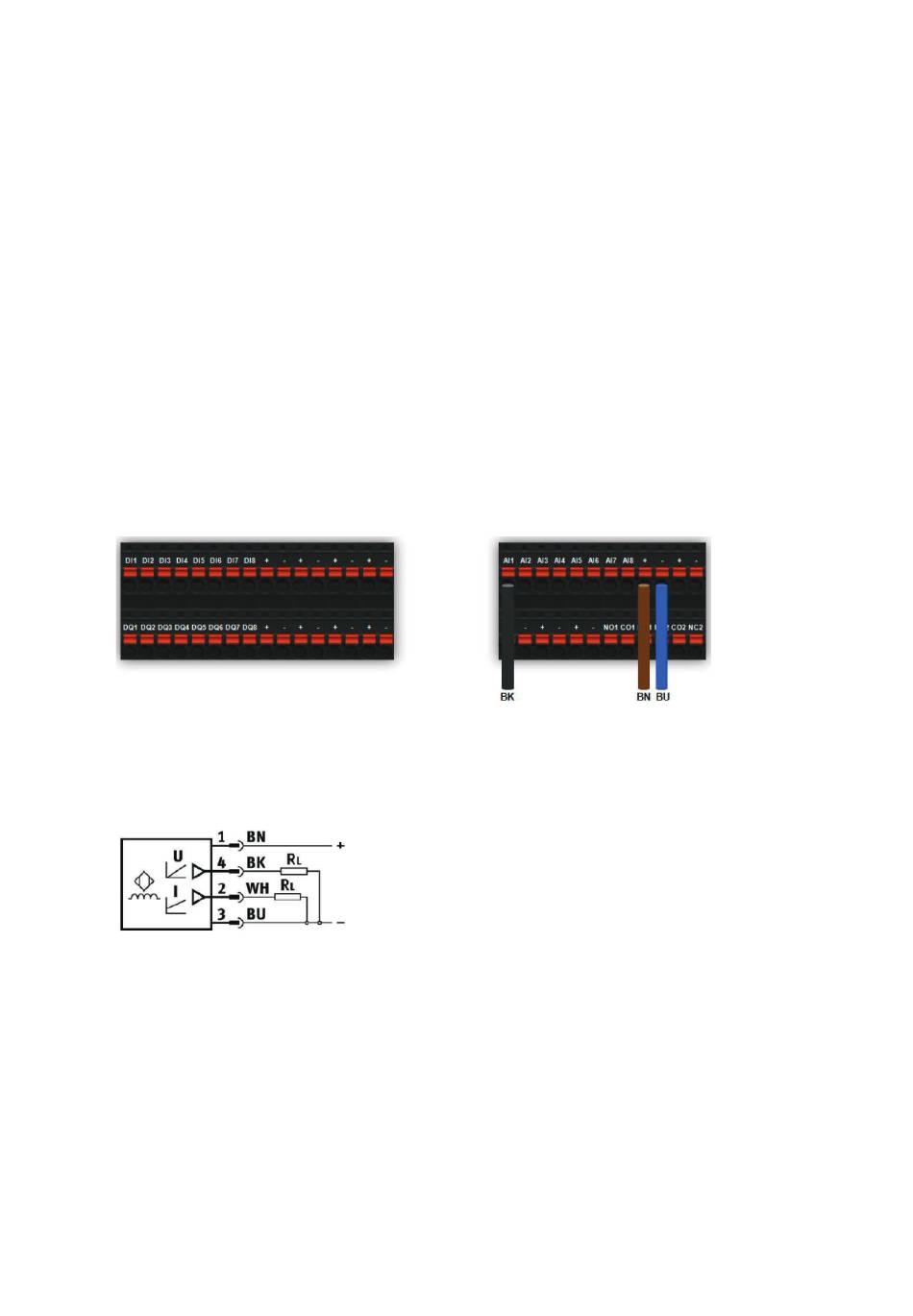

2. Raccorder le capteur
Raccordez les capteurs inductifs à l'alimentation électrique et à une entrée numérique de
l'interface E/S.
Veuillez vérifier le câblage du capteur indiqué ici à l'aide de la fiche technique fournie du capteur
optique fournie.
112
®
4.0
4.0 ou l'orifice au centre de la plaque de fond pour y monter le capteur inductif. Tournez le
Marron : +
Noir : Entrée analogique (tension), par ex. Al1
Blanc : non utilisé
Bleu : –
© Festo Didactic 8101524
