2.2) Instalación típica
A fin de aclarar algunos términos y algunos aspectos de una
instalación de automatización para puertas, damos un ejemplo típico
de una instalación en una puerta basculante.
2
Descripción

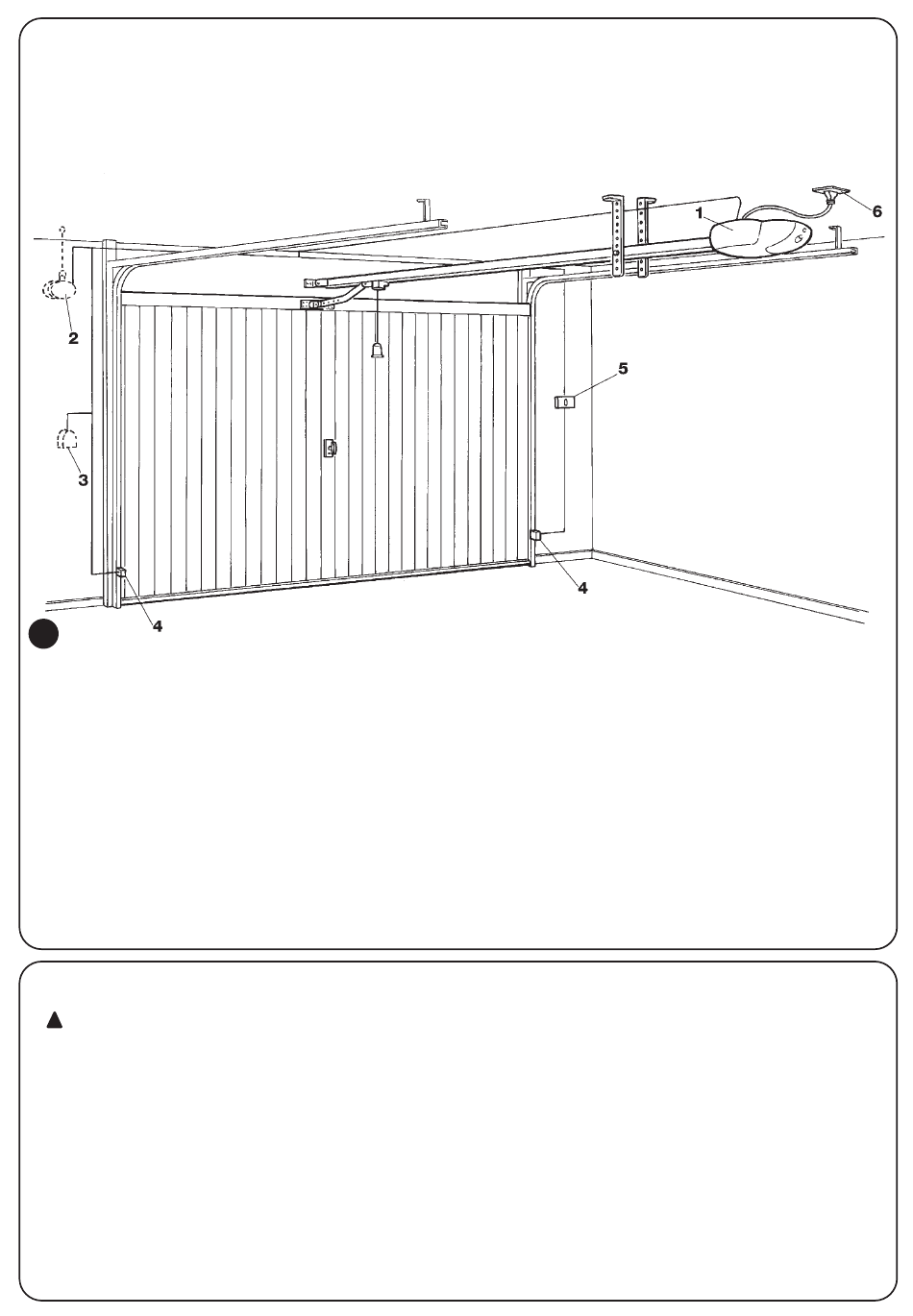

La descripción se refiere a la instalación típica que muestra la Fig. 2.
1. SP6000.
2. Luz intermitente con antena incorporada (colocada afuera)
3. Selector de llave o con teclado (colocado afuera) que se ha de
conectar a la entrada "Paso a Paso".
4. Par de fotocélulas que se han de conectar a la entrada "Fotocélula".
5.. Botones de mando que se han de conectar a la entrada "Paso
a Paso" y a "Stop".
6. Indicador luminoso de alimentación.
2.3) Conexiones eléctricas
!
Para garantizar la seguridad del instalador y no averiar
los componentes, mientras se efectúan las conexiones
eléctricas, o se conecta el radiorreceptor, la central debe
estar completamente apagada.
• Las entradas de los contactos tipo NC (Normalmente Cerrado)
que no se utilicen se tienen que conectar al "Común 24V " por
medio de un conector puente (excluidas las entradas de las
fotocélulas; para más aclaraciones véase la función "Fototest").
52
• Si para la misma entrada hay varios contactos NC, se deben
conectar en serie entre sí.
• Si las entradas de los contactos tipo NA (Normalmente Abierto) no
se utilizan, se tiene que dejar libres.
• Si para la misma entrada hay varios contactos NA se conectan en
"Paralelo" entre sí.
• Los contactos tienen que ser exclusivamente mecánicos y sin
ningún potencial; no se admiten conexiones de configuración
como aquéllas definidas "PNP", "NPN", "Open Collector", etc.
