1) Descrizione del prodotto

La centrale che comanda l'SP6000 è adatta per il movimento di
portoni sezionali, porte basculanti a contrappesi, porte basculanti
a molle, comandati da attuatori elettromeccanici con motori
funzionanti a 24 Vcc.
La scheda implementa un sistema per il controllo della forza
sviluppata dal motore, mediante la misura della corrente assorbita.
A
B
C
D
E
H
F G
1a

2) Installazione

!
Ricordiamo che gli impianti di cancelli e porte
automatiche devono essere installati solo da personale
tecnico qualificato e nel pieno rispetto delle norme di
legge. Seguire attentamente la avvertenze riportate nel
fascicolo "Avvertenze per l'installatore".

2.1) Verifiche preliminari

Prima di iniziare qualunque operazione verificare che tutto il materiale
sia adatto all'installazione e conforme a quanto previsto dalle
normative. Oltre alla verifica di tutti gli aspetti riportati nel fascicolo
"Avvertenze per l'installatore", in questa parte riportiamo un elenco
di verifiche specifiche per il motoriduttore SP6000.
• Verificare la robustezza e la consistenza meccanica del portone,
il rispetto dei franchi di sicurezza e delle distanze minime.
R
Q
P
O
N
L
M
I
Questo sistema permette di riconoscere eventuali ostacoli durante il
normale movimento (protezione antischiacciamento).
La sensibilità è impostabile nella fase di programmazione.

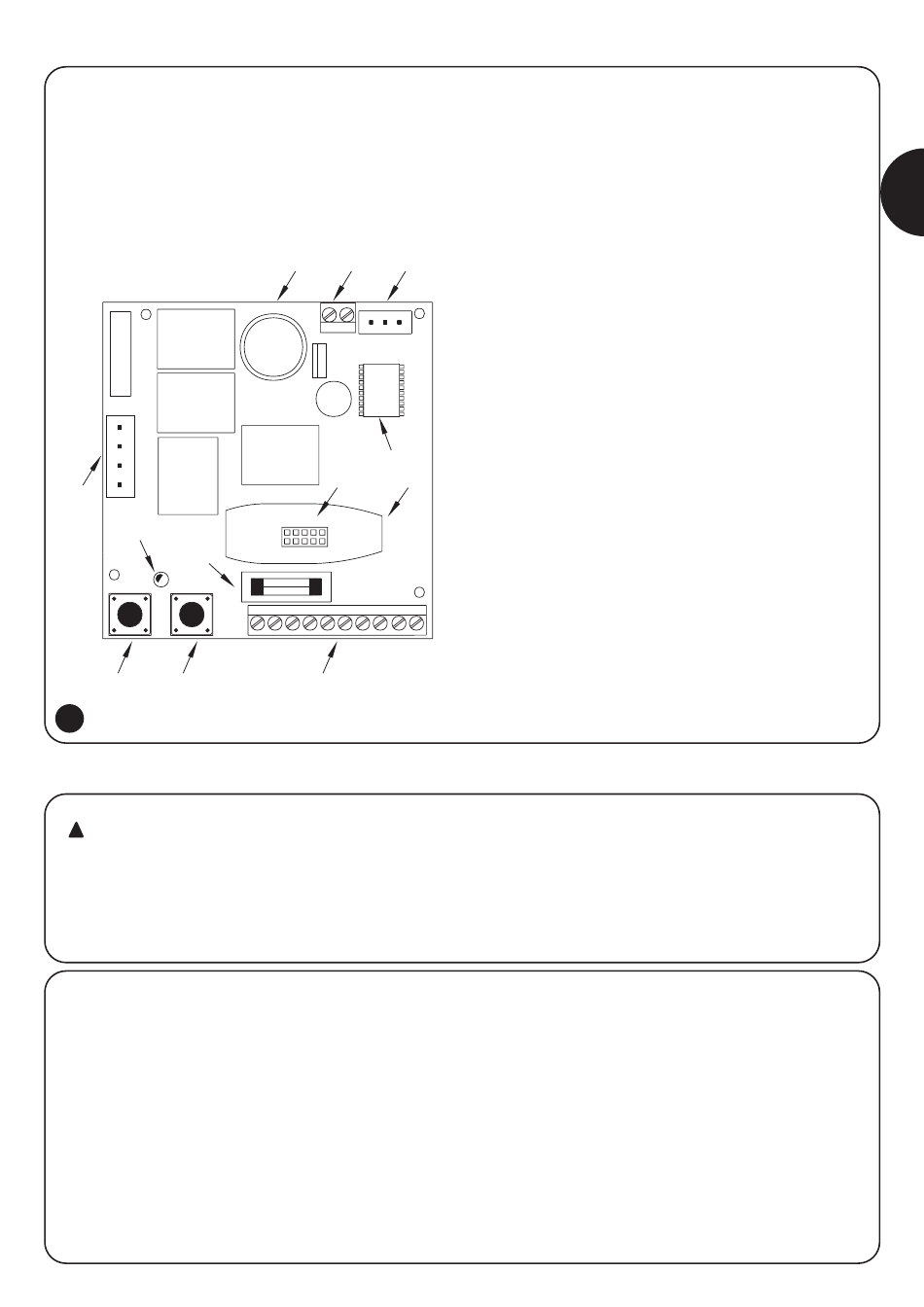

Per facilitare il riconoscimento delle parti della centrale nella Fig. 1a
sono indicati i componenti più significativi.
Descrizione
A Relè manovra di chiusura (CHIUDE)
B Relè manovra di apertura (APRE)
C Relè cambio velocità (VELOCE)
D Innesto per il collegamento del trasformatore
E Led OK
F Tasto programmazione (PROG)
G Tasto Passo-Passo (PP)
H Fusibile di bassa tensione (2A) rapido
I Morsettiera di collegamento ingessi e uscite
L Box ricevitore radio
M Innesto per ricevitore radio
N Relè uscita lampeggiante / "Fototest"
O Microcontrollore
P Innesto per collegamento dei finecorsa
Q Morsettiera per collegamento del motore
R Lampada di cortesia
• La linea di alimentazione deve essere protetta da un interruttore
magnetotermico e da un interruttore differenziale.
• Alimentare la centrale attraverso la spina presente nel prodotto.
Se è necessario prolungare il cavo utilizzarne uno da 3 x 1,5 mm
• Nei collegamenti della parte a bassissima tensione di sicurezza
usare cavetti di sezione minima pari a 0,25 mm
Usare cavetti schermati se la lunghezza supera i 30 m collegando
la calza a terra solo dal lato della centrale.
I
2 .
2 .
