Proline Prowirl 72
Endress+Hauser

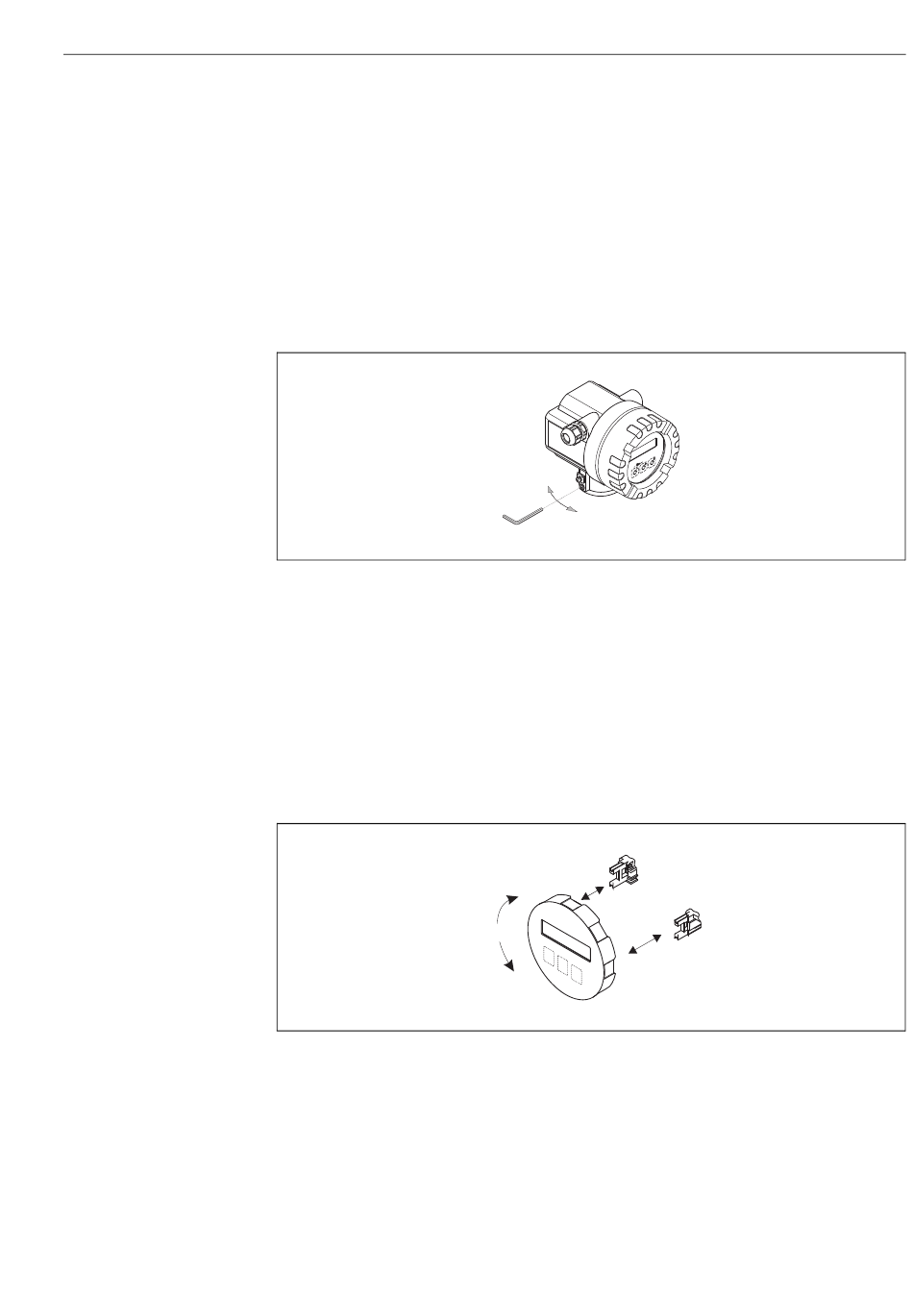

3.3.2
Tourner le boîtier du transmetteur
Le boîtier de l'électronique peut être tourné de 360 ° sur son support.
1.
Dévisser la vis de sécurité.
Tourner le boîtier du transmetteur dans la position souhaitée (max. 180° dans chaque
2.
direction, jusqu'en butée).
!
Remarque !
L'emboitement est muni d'encoches tous les 90° (seulement version compacte).
Celles-ci servent à une orientation plus aisée du transmetteur.
3.
Bien serrer la vis de sécurité.
Fig. 11:
Orientation du boîtier du transmetteur
3.3.3
Tourner l'affichage local
1.
Dévisser le couvercle du compartiment de l'électronique du transmetteur.
2.
Retirer le module d'affichage des rails de fixation du transmetteur.
3.
Amener l'affichage dans la position souhaitée (max. 4 x 45° dans toutes les directions) et
embrocher à nouveau sur les rails de fixation.
4.
Visser à nouveau le couvercle du compartiment de l'électronqiue sur le boitier du
transmetteur.
Fig. 12:
Rotation de l'affichage local
180°
180°
4 x 45°
Montage
A0001889
A0003237
19
