Montage

"
18
3.3 Montage
3.3.1

Montage du capteur

Attention !
Tenir compte des points suivants avant le montage :
• Supprimer tous les résidus de l'emballage et les éventuels disques de protection sur le capteur
avant de monter l'appareil dans la conduite.
• Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du tube de
mesure et de la conduite. Les joints situés dans le flux influencent négativement le détachement
des tourbillons derrière le corps perturbateur et sont à l'origine de mesures imprécises. Les joints
fournis par Endress+Hauser pour la version entre brides (sandwich) ont un diamètre intérieur
légèrement supérieur à celui de la conduite.
• Veuillez vous assurer que le sens de la flèche sur le tube de mesure correspond au sens
d'écoulement (sens de déplacement du produit dans la conduite).
• Longueurs de montage
– Prowirl W (version sandwich) : 65 mm (2,56 in).
– Prowirl F (version à bride) voir Information technique TI00070D
Monter le Prowirl W
Le montage et le centrage des versions sandwich (Wafer) sont réalisés à l'aide des rondelles de 
centrage livrées.
Un set de montage comprenant des pinces d'ancrage, joints, écrous et rondelles décolletées peut
être commandé séparément.
1
2

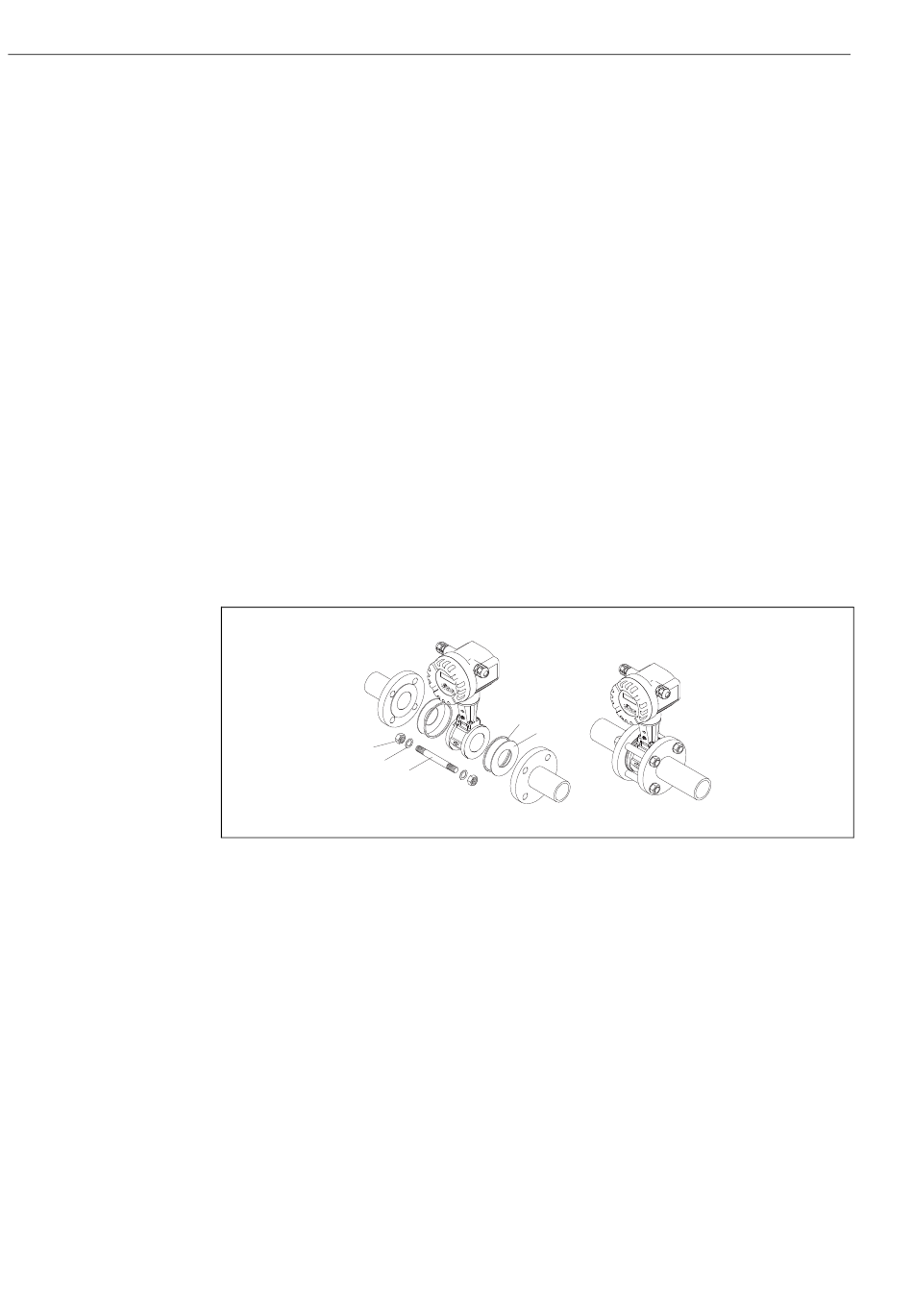

Fig. 10: Montage version sandwich (Wafer)
1 Ecrou
2 Rondelle
3 Pince d'ancrage
4 Rondelle de centrage (livrée avec l'appareil)
5 Joint
4
5
3
