Description des fonctions d'appareil
92
Description de fonctions groupe SORTIE IMP/ETAT
DUREE IMPULSION Condition
Cette fonction est seulement disponible, si dans la fonction TYPE COMPTAGE 
(ä 91) on a sélectionné IMPULSION.
Description
Entrée de la durée des impulsions de sortie. Sélectionner lors de l'entrée de la durée des
impulsions une valeur qui puisse encore être traitée par un totalisateur externe (par ex.
compteurs mécaniques, API).
Si la durée des impulsions ne peut pas être respectée (intervalle P < durée d'impulsion
entrée B), un message d'erreur système est généré après env. 5 secondes de tampon/
marche à vide : "#359 GAMME IMPULS." (ä 48). Cause : nombre d'impulsions ou
fréquence qui résultent de la valeur des impulsions entrée (ä 91, fonction VALEUR
IMPULSION) et du débit actuel, sont trop élevés.
L'émission des impulsions se fait toujours avec la durée (B) entrée dans cette fonction.
Les pauses (P) entre les différentes impulsions sont automatiquement adapatées, elles
correspondent cependant au moins à la durée d'impulsion (B = P).
conducteur
non conducteur

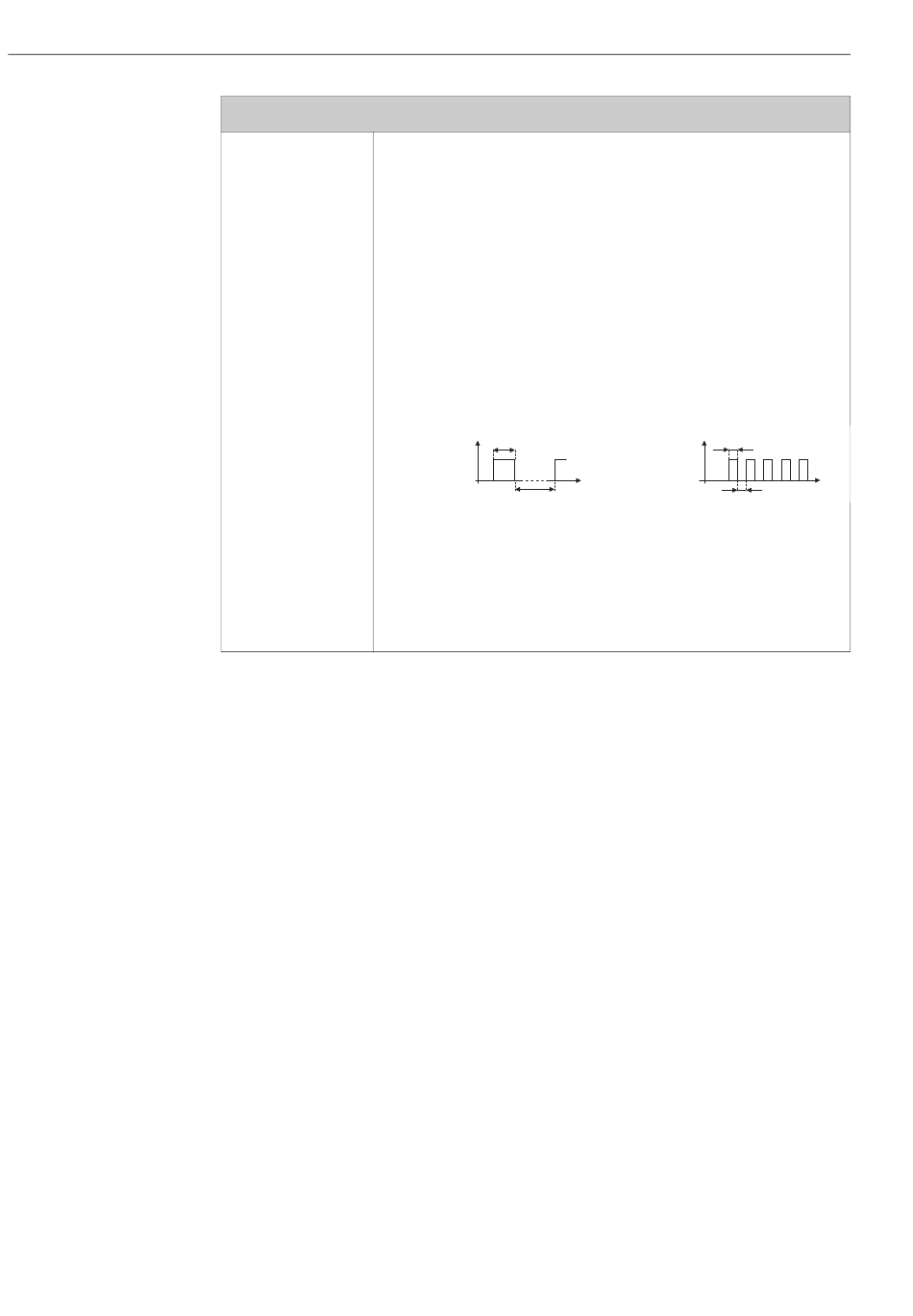

B = durée d'impulsion entrée (la représentation est valable pour des impulsions positives)
P = Intervalles entre les différentes impulsions
Entrée
5...2000 ms
Réglage usine
20 ms
Transistor
B < P
B
conducteur
non conducteur
t
P
Proline Prowirl 72
Transistor
B = P
B
t
P
a0001233-de
