Installazione per il montaggio a rack

È possibile installare l'UPS in rack da 19 pollici e sono necessari solo 2U
di spazio utile nel rack.
L'UPS e il Modulo batteria di espansione sono pesanti. Sono necessarie almeno due
persone per sollevare e inserire l'UPS nel rack.
NOTA Sono richieste guide di montaggio fisse per ogni cabinet. Se le guide fisse non
sono già installate nel rack, rivolgersi al rappresentante IBM di zona per ordinare un kit
di guide. Se si installa l'UPS in un rack non prodotto da IBM, contattare il
rappresentante Powerware.
Per installare l'UPS in un rack, seguire la procedura descritta di seguito:
1. Collocare l'UPS su una superficie piana e stabile con la parte
2. Collegare le maniglie di montaggio fornite alle staffe di
3. Se si installa il Modulo batteria di espansione opzionale,
NOTA L'UPS e gli EBM DEVONO essere installati sul fondo del rack. Se posizionati in
un rack che contiene già altre apparecchiature, il rack deve essere riconfigurato per
consentire l'installazione dell'UPS sul fondo del rack.
NOTA Gli EBM devono essere installati sotto l'UPS, come mostrato in Figura 20.
4. Far scorrere l'UPS e tutti gli EBM opzionali nel rack.
5. Fissare le unità al rack in base alle istruzioni del kit delle guide.
46
Powerware
A T T E N Z I O N E
anteriore dell'UPS rivolta verso di voi.
montaggio (vedere la Figura 19).
ripetere i passaggi 1 e 2 per ciascun cabinet.
Maniglia di
montaggio

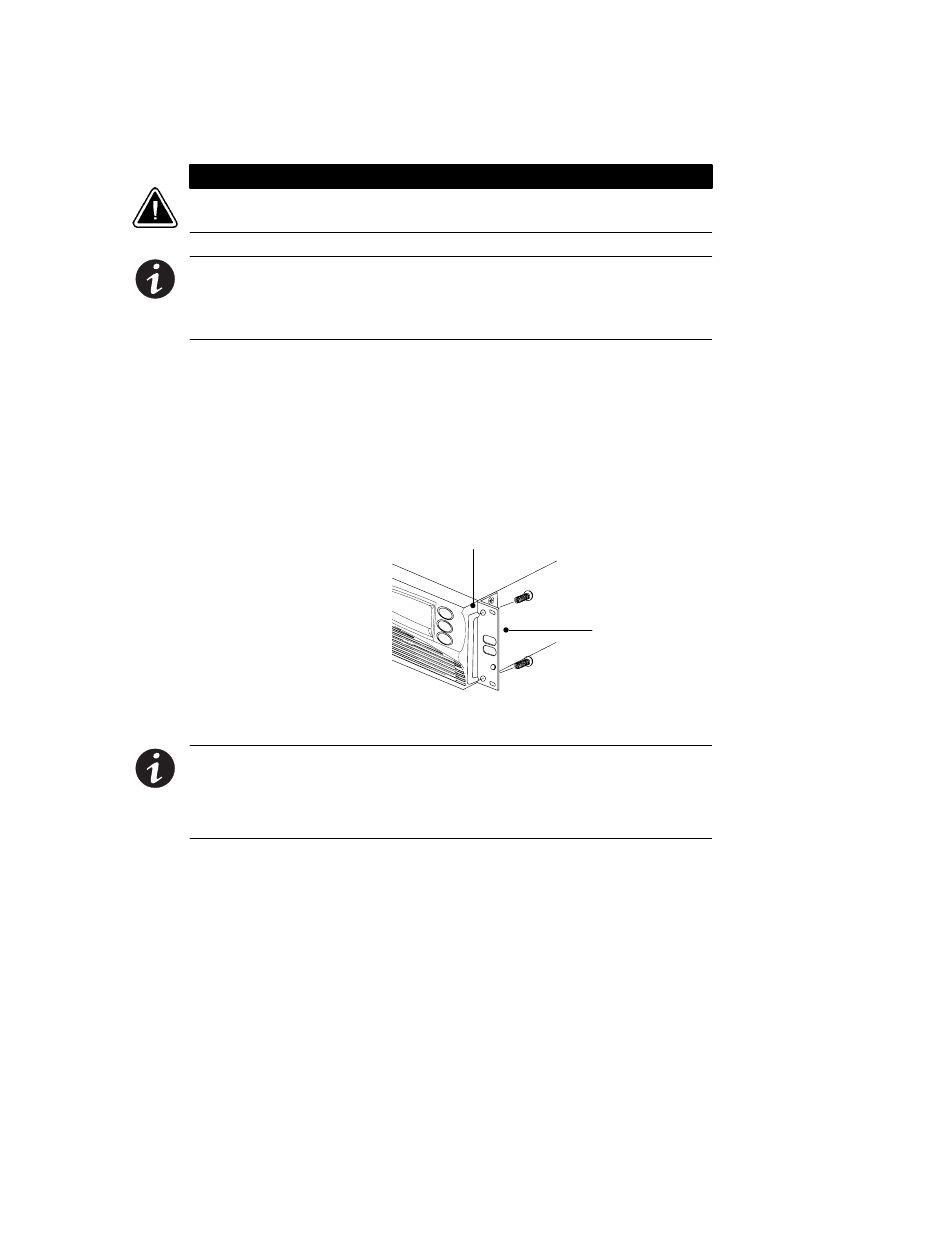

Figura 19. Installazione delle staffe di montaggio
5125 Guida all'installazione per le Applicazioni IBM
®
Staffa di
montaggio
:
