Mantenimiento
Cable relé
Conexión del ca-
bleado de la uni-
dad interior
Sujete el cable sobrante con una brida y déjelo en el falso techo.
b. Extraiga el cable del relé de la esquina del panel de aire.
Conecte el cable del sensor de movimiento al relé conec-
tor, en la tapa de la esquina. Una vez conectado tape la
conexión del relé conector con la tapa del cableado y su-
jétela con bridas.

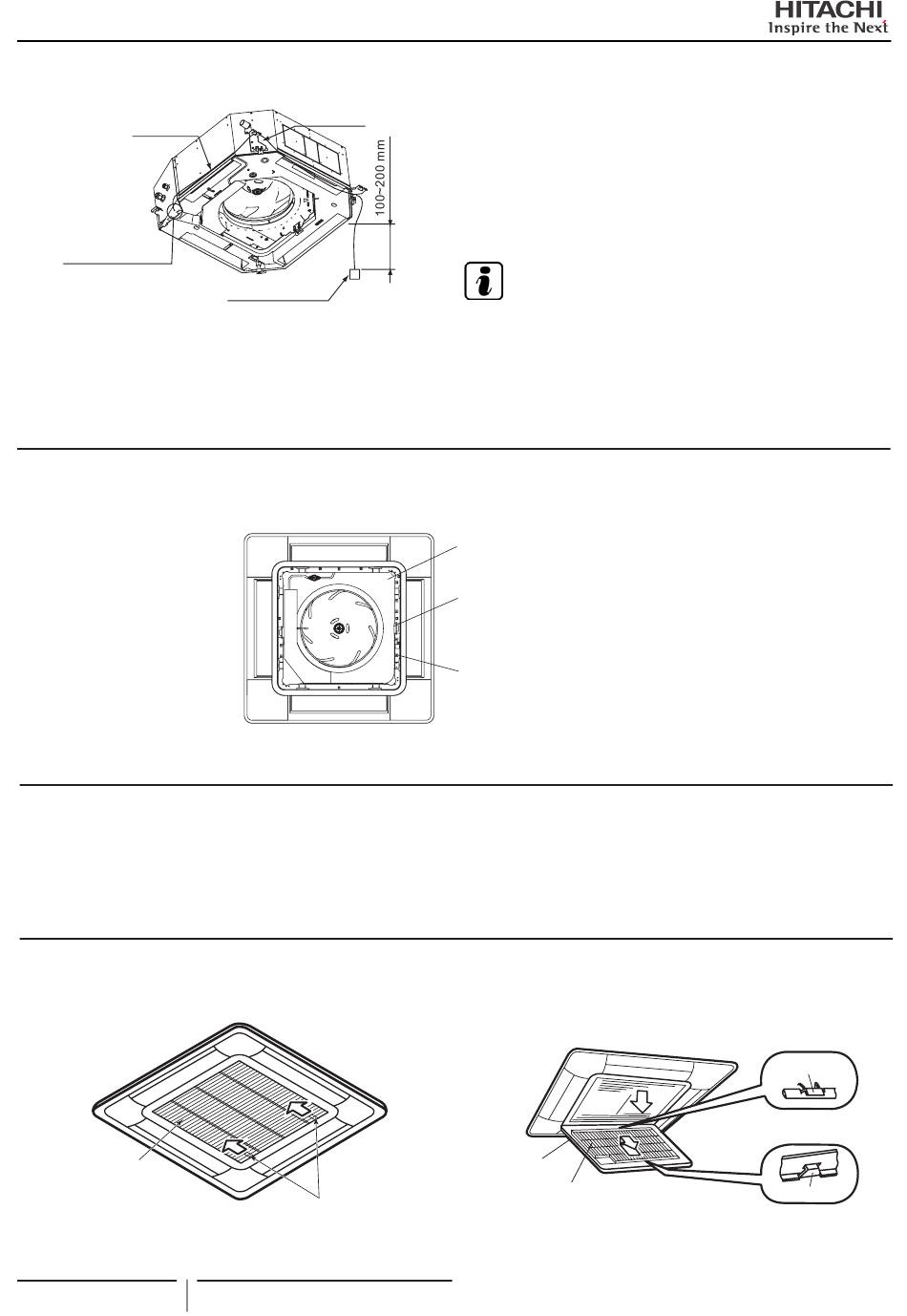

8.3 CONEXIÓN DEL CABLEADO DEL PANEL DE AIRE
1 Los siguientes conectores se utilizan en el panel de aire. Retire la cinta adhesiva que sujeta los cables conectores al panel de aire
tal y como se muestra en la siguiente figura. Conéctelos a la unidad interior.
2 Una vez finalizados los trabajos de conexión eléctrica del panel de aire, coloque la rejilla de entrada de aire. Siga el mismo proce-
dimiento, en sentido inverso, para retirarlo.
9 MANTENIMIENTO
No ponga en funcionamiento el sistema sin el filtro de aire para proteger el intercambiador de calor de la unidad interior frente a las
obstrucciones.
Apague el interruptor de alimentación principal antes de extraer el filtro (es posible que se muestre el modo de funcionamiento ante-
rior).
9.1 EXTRACCIÓN DEL FILTRO
1 Abra la rejilla de entrada de aire presionando los dos botones
en la dirección de la flecha.
Rejilla de entrada
de aire
35
Placa de fijación
Relé conector
Caja eléctrica
Pestaña
PMML0280A rev.1 - 09/2014
c. Enganche la lengüeta de la parte posterior de la tapa de
la esquina con sensor de movimiento en el saliente del
panel de aire.
d. Mientras presiona el cableado dentro de la esquina intro-
duzca los dos ganchos de fijación Ⓐ en el agujero cua-
drado del panel de aire y presione la tapa de la esquina.
Introduzca y presione el gancho de fijación Ⓑ en el aguje-
ro cuadrado del panel de aire.
N O TA
• Sujete la brida firmemente en el saliente. De lo contrario, la
tapa de la esquina podría caer cuando la retirara y causar
daños.
• Sujete firmemente los ganchos de fijación a la tapa de la es-
quina del panel de aire. De lo contrario, los ganchos de fija-
ción podrían resultar dañados.
Sin rejilla de entrada
de aire
Cableado del motor para el de-
flector automático (en el panel de
aire) (conector para baja tensión:
18 polos, blanco)
Cableado del motor para el deflec-
tor automático (en la unidad inte-
rior) (conector para baja tensión: 18
polos, blanco)
2 Sostenga la parte de abajo de la rejilla de entrada de aire
manteniéndola inclinada. Retire los ganchos del filtro de aire
de la rejilla y extraiga el filtro.
Rejilla de entrada
de aire
Filtro de aire
Parte superior del filtro
Gancho
Gancho
Parte inferior del filtro
