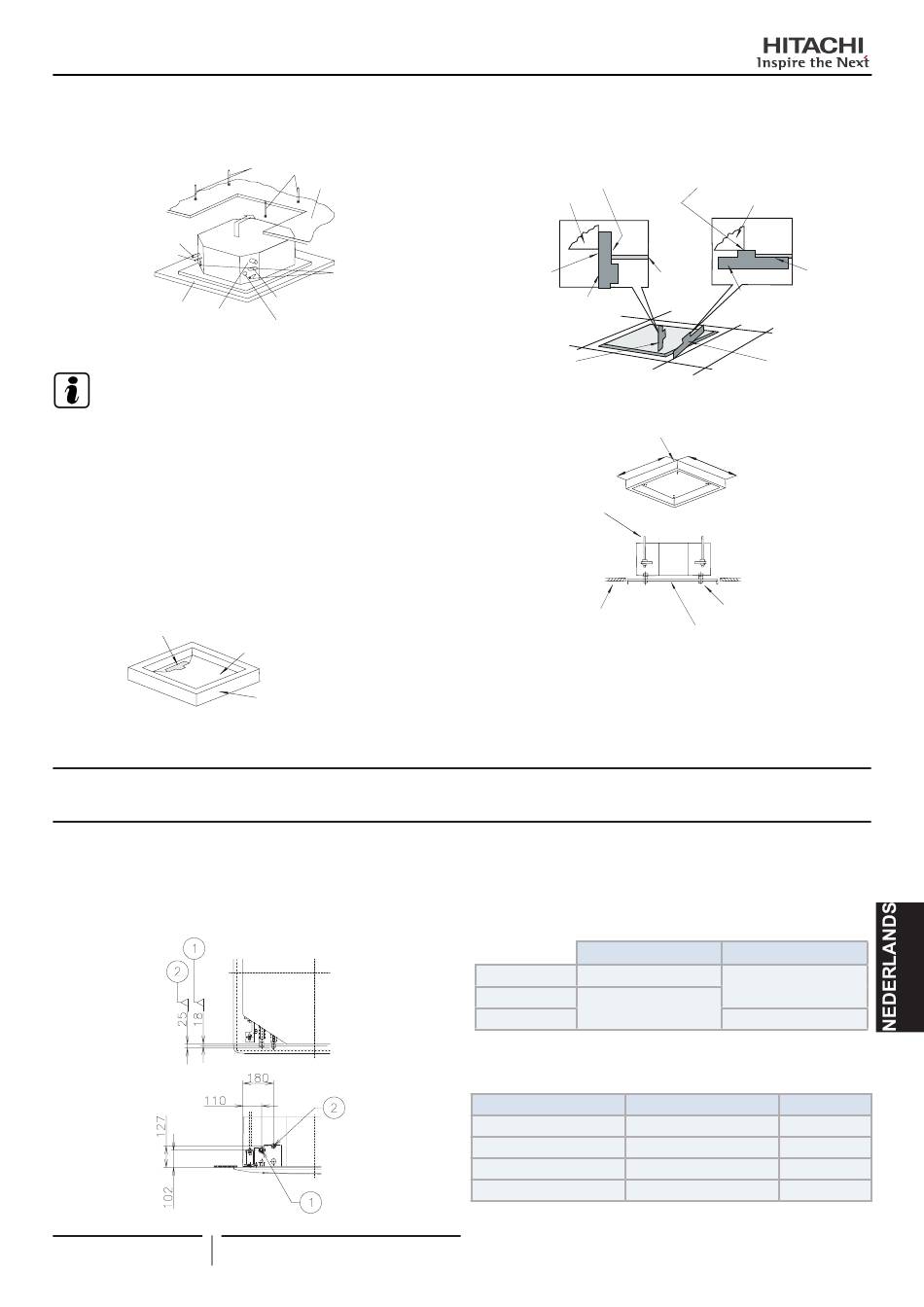

Koelleidingen
-
Zet de binnenunit vast met de moeren en de ringen.
Aansluiting van
gasleiding
Vloeistofleiding
Paneel (wordt later
Aansluiting van
geïnstalleerd, alleen
afvoerleiding
ter referentie weerge-
geven)
O P M E R K I N G
•
Als er al een verlaagd plafond is aangebracht, legt u alle lei-
dingen en bedrading aan in het plafond voordat u de binnen-
unit ophangt.
•
Zet de binnenunit vast met de moeren, platte ringen en veer-
ringen. (Deze moeren en ringen worden meegeleverd, van
elk vier stuks)
De ruimte tussen de binnenunits en de opening in het
verlaagde plafond aanpassen
-
Plaats de binnenunit in de juiste positie: controleer dit met
behulp van de sjabloon voor de installatie.
Controleschaal voor afmeting opening
4 KOELLEIDINGEN
4.1 AANSLUITING VAN LEIDINGEN
4.1.1 Positie van de leidingen
De positie van de aansluiting van de leidingen is als volgt: deze is
bereikbaar van alle richtingen: boven, links of rechts.
121
PMML0280A rev.1 - 09/2014
Ophangbouten (4)
Verlaagd plafond
Ophangbeugel
Maak het uitdrijfgat voor de
bedrading open (Ø32,5)
Gat voor bedrading (30x30)
Sjabloonpapier voor installatie
Verpakking (ribbelkarton)
Voor plafonds waarin al panelen zijn aangebracht
Bevestig deze kant van de schaal
aan de binnenkant van de opening
in het plafond
Binnenunit
Bevestig deze kant
van de schaal aan
de buitenkant van
de unit
Controleschaal
Controleer de afmeting
van de opening aan alle
zijden van de unit
Plafond waarin nog geen panelen zijn aangebracht
Sjabloonpapier voor de installatie
Afmeting voor de
opening
Ophangbout
Oppervlak van het plafond
-
Draai de moeren van de ophangbeugels vast nadat u de
benodigde correcties heeft aangebracht. Bewerk de bou-
ten en moeren met LOCK-TIGHT-verf om te voorkomen
dat zij losraken. Als u dat niet doet, kunnen er vreemde
geluiden optreden en kan de binnenunit loskomen.
4.1.2 Diameter van de leidingaansluiting
Leidingdiameter
Gasleiding
RCI-1.0/1.5
Ø 12,70 (1/2)
RCI-2.0
Ø 15,88 (5/8)
RCI-2.5-6.0
Dikte van de koperen leidingen
Nominale diameters
1/4
3/8
1/2
5/8
Bevestig deze kant van de schaal
aan de onderkant van de unit
Binnenunit
Bevestig deze
kant van de
Plafondpaneel
schaal aan het
plafondpaneel
Controleschaal
Controleer de hoogte
van het plafond aan
elke hoek van de unit
Afmeting voor de
opening
unit
Schroef (M6)
Sjabloonpapier voor installatie
mm (inch)
Vloeistofleiding
Ø 6,35 (5/8)
Ø 9,53 (3/8)
Buitendiameters
Dikte
6,35
0,80
9,53
0,80
12,70
0,80
15,88
1,00
(mm)
