RD2000+, RD2000S, RD2000CPS e T1 Guida dell'utente
B

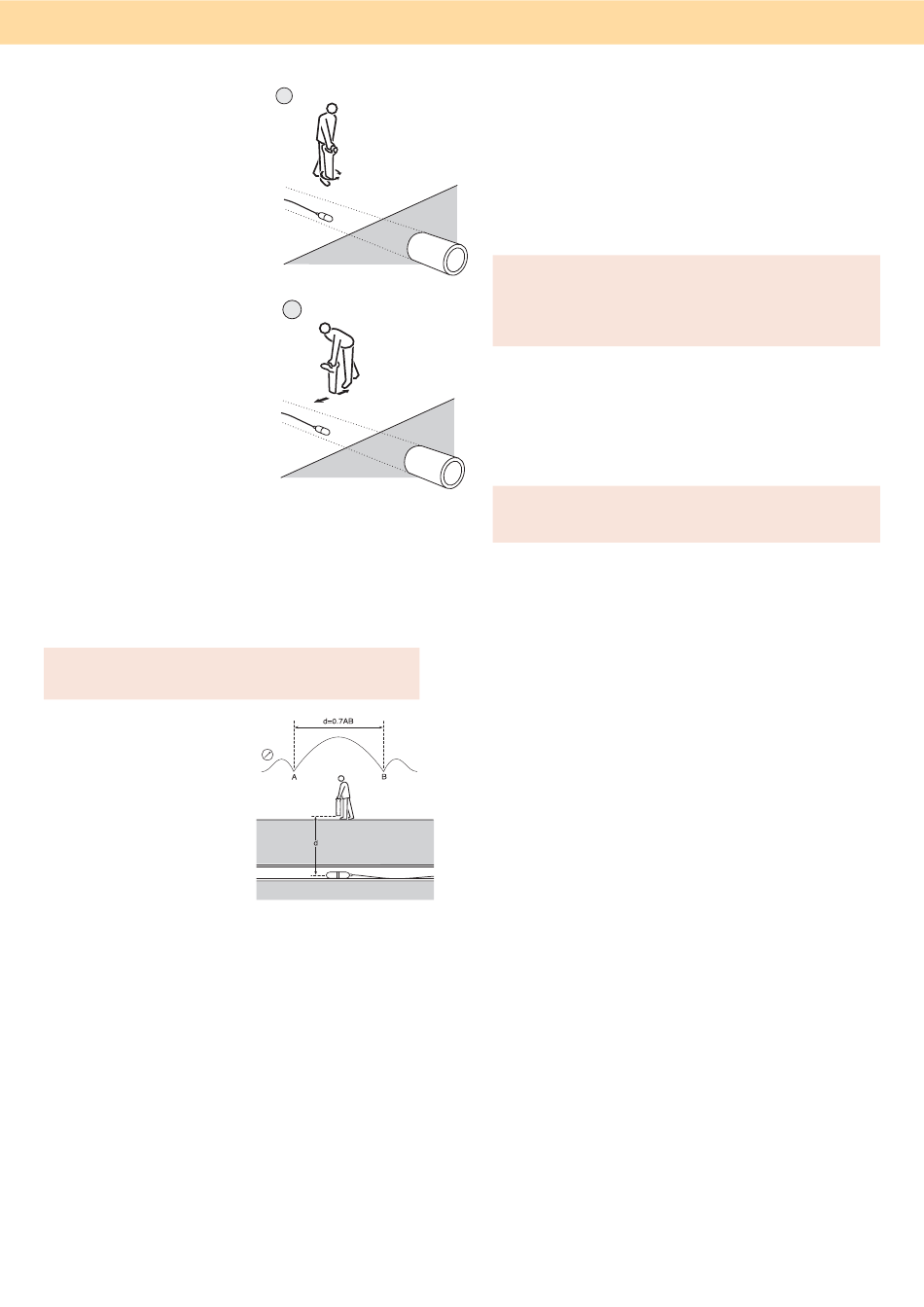

ruotare il ricevitore come se la lama
fosse un perno e fermarsi quando il
grafi co a barra indica un picco chiaro.
C
muovere il ricevitore da lato a lato fi no
a quando il grafi co a barra non indica
un picco chiaro.
D durante il passaggio C, la lettura della
profondità inizierà a essere visualizzata.
Osservare la lettura della profondità
spostando il ricevitore da un lato all'altro:
la lettura più bassa indicherà la giusta
posizione.
Ripetere i passaggi A, B e C in incrementi
più piccoli con la lama del ricevitore
appoggiata sul o vicino al terreno. A
questo punto, il ricevitore dovrebbe
essere direttamente sopra la sonda con
la lama in linea con ques'ultima; marcare
questa posizione.
Spingere la sonda per altri tre o quattro
passi lungo lo scarico o il condotto e
segnare un punto di riferimento al suolo.
Ripetere la procedura lungo questo
percorso a intervalli simili. Dovrebbe
essere necessario cambiare la sensibilità
del ricevitore durante la tracciatura della
sonda solo se la profondità dello scarico o
del condotto o la distanza tra ricevitore e
sonda cambia.
Misurazione della profondità
dalla sonda
Marcare la posizione della sonda come detto in precedenza e appoggiare
il ricevitore sul terreno e in linea con la sonda. Regolare la sensibilità per
ottenere una lettura tra 60% e 80%.
Ricordare che la lettura della profondità va dalla base della lama del ricevitore
al centro della sonda e non allo scarico o condotto localizzato.
AVVERTENZA: assicurarsi che le letture di profondità siano effettuate
in corrispondenza delle letture del picco principale, poiché una lettura
effettuata nella posizione del segnale fantasma sarà incorretta.
La misurazione della profondità è
automatica. La lettura viene visualizzata
quando il ricevitore viene mosso
lentamente sulla sonda. Il valore
indicante la minore profondità
visualizzato sullo schermo LCD è anche
la posizione corretta direttamente sopra
la sonda (assicurarsi sempre di seguire
i passaggi A - D).
Se l'intensità del segnale è troppo bassa
o instabile, il ricevitore non calcolerà la
profondità. In questo caso, usare una
sonda più potente e procedere come
indicato sopra.
Marcare la posizione della sonda. Spostare il ricevitore di fronte alla sonda
ancora in linea con essa, aumentando leggermente la sensibilità per trovare
il segnale fantasma. Tra il picco principale e il segnale fantasma c'è una
mancanza o un minimo di segnale: marcare questa posizione per riferimento.
A questo punto, spostarsi dietro la sonda e ripetere, trovando la mancanza
di segnale tra quello fantasma e il picco principale. Vedere i punti "A" e "B" in
fi gura. Maggiore è la sensibilità del ricevitore, maggiormente defi nita sarà la
mancanza di segnale.
Misurare la distanza tra i punti "A" e "B" e moltiplicarla per 0,7 per ottenere
una misura approssimativa della profondità.
Connettore di tensione con spina (opzionale)
Applica il segnale del trasmettitore a una presa di corrente domestica e,
attraverso la rete domestica, sul cavo di servizio e il cavo di alimentazione in
strada. Il segnale dovrebbe essere rilevabile su un sistema di alimentazione a
un centinaio di passi di distanza da ciascun lato del punto di applicazione.
Nota: Non collegare il trasmettitore a cavi in tensione senza utilizzare un
connettore con spina o un cavo di tensione.
18
B
C
Procedura
Collegare il connettore con spina al trasmettitore e alla presa domestica.
Accendere la presa.
Nota: Il connettore di tensione con spina contiene un'unità di protezione che
protegge l'utente e il trasmettitore da tensioni di rete fi no a 250 V.

Risoluzione dei problemi

Per riferire eventuali problemi al rivenditore/fornitore Radiodetection quando
acquistata. è importante indicare il numero di serie dell'unità
ATTENZIONE: Questa apparecchiatura NON è approvata per l'uso in
aree con potenziale presenza di gas pericolosi.
Prima di utilizzare l'auricolare, diminuire il livello dell'audio.
Le batterie devono essere smaltite secondo le pratiche utilizzate
nell'azienda d'uso e/o le normative o linee guida locali.
Lo strumento o famiglia di strumenti non viene danneggiato
permanentemente da scariche elettrostatiche di entità ragionevole ed è stato
testato secondo IEC 801-2. Tuttavia, in casi estremi potrebbe verifi carsi un
malfunzionamento temporaneo. In tal caso, spegnere e riaccendere l'unità.
Se il malfunzionamento persiste, staccare le batterie per alcuni secondi.
Con il presente Radiodetection dichiara che questo trasmettitore
T1 è conforme ai requisiti essenziali e ad altre disposizioni della
Direttiva 1999/5/CE.
ATTENZIONE: Lo strumento RD2000 rileva quasi tutti i conduttori
interrati ma ve ne sono alcuni che non irradiano alcun segnale e che
non vengono rilevati dall'RD2000 né da altri strumenti magnetici.
Alcuni cavi in tensione non vengono rilevati dallo strumento RD2000 in
modalità Power (Potenza). L'RD2000 non indica se un segnale proviene da
un singolo cavo o da vari cavi nelle vicinanze.
Assistenza e manutenzione
Gli strumenti RD2000 e T1 sono progettati in modo da non necessitare
di calibrazione regolare. Tuttavia, come con tutte le apparecchiature di
sicurezza, si consiglia di sottoporle ad assistenza almeno una volta l'anno
presso Radiodetection o presso un centro di assistenza autorizzato.
I prodotti Radiodetection sono in continuo sviluppo e soggetti a modifi che
senza preavviso.
