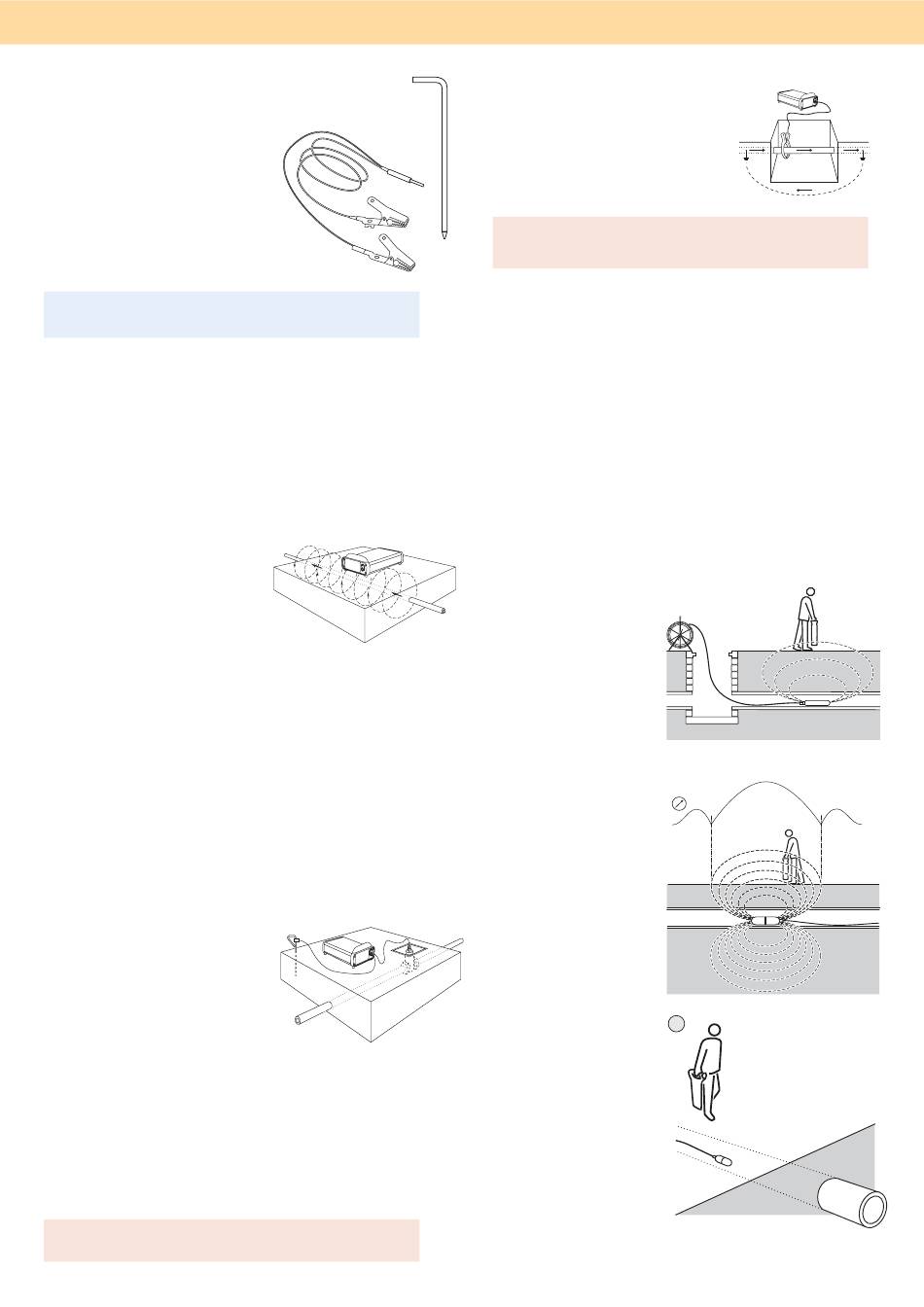

Cavo di collegamento

Collegare le spine del cavo alla presa. Per
sbloccare il cavo, afferrare la spina tenendola
dalla guarnizione esterna. Non tirare il fi lo
poiché ciò potrebbe danneggiare il cavo e/o
la presa.
Paletto di massa
Per il collegamento a massa per fornire un
segnale di ritorno. Il cavo rosso collega il
segnale del trasmettitore direttamente alla
linea target. Il cavo nero fornisce il ritorno a
massa tramite il paletto di massa.
Controllare regolarmente l'RD2000 e il T1, in tutte le modalità, su un
cavo che dia una risposta nota.
Localizzazione dell'RD2000
e del trasmettitore T1
Induzione
Il trasmettitore è dotato di un'antenna interna che induce un segnale su una linea
(o più linee) direttamente al di sotto di essa, senza necessità di accedere alla
linea. Generalmente, l'induzione può essere utilizzata solo a profondità di 2m.
L'induzione è disponibile solo con frequenze di 8 kHz e superiori.
Procedura
Posizionare il trasmettitore
approssimativamente sulla posizione della
linea, con le frecce rivolte parallelamente
alla linea. Impostare il trasmettitore alla
sensibilità media e iniziare a localizzare la
linea a una distanza di almeno 10 passi dal
trasmettitore. Marcare i punti del terreno in
cui il ricevitore rileva ogni risposta di picco.
Nota: Non è possibile utilizzare l'induzione per applicare un segnale a una linea
sotto il cemento armato. Il segnale del trasmettitore potrebbe essere rilevato
direttamente e non dalla linea target, per cui non tentare misurazioni profonde a
una distanza inferiore a 15 passi dal trasmettitore. Per fare una verifi ca, puntare
il ricevitore direttamente al trasmettitore. Se l'intensità del segnale del ricevitore
aumenta, ridurre la potenza del trasmettitore o aumentare la distanza dallo
stesso.
Se l'intensità del segnale del ricevitore diminuisce, il segnale ricevuto proviene
dalla linea interrata.
Collegamento diretto
Adatto per l'uso su fi lo tracciante continuo, impianti di distribuzione di acqua
e gas, cavi per telecomunicazioni e tubature presso punti di accesso CP
o di altro tipo.
Procedura
Collegare il cavo al trasmettitore e alla linea
target. Se necessario, rimuovere eventuale
pittura, ruggine o calcare per garantire un
buon collegamento.
Fissare il cavo di massa a un punto di massa
indipendente ad alcuni passi di distanza
e preferibilmente ad angolo retto rispetto
al probabile percorso della linea target.
Non collegare a massa a tubi dell'acqua o
linee interrate che potrebbero trasportare il
segnale.
Iniziare con un livello di potenza basso. Un buon collegamento è indicato da
un cambiamento del tono dell'altoparlante. Se non vi è alcun cambiamento,
controllare il contatto elettrico e la massa. Se necessario, cambiare la posizione
della massa o versare dell'acqua sul contatto di massa, se posizionato nella
sabbia o in un terreno secco. Se ancora non vi è alcun cambiamento del tono,
portare il livello di potenza ad alto.
Nota: Un ricevitore è in grado di rilevare un segnale molte volte più debole
di quanto non sia necessario per causare un cambiamento di tono e le brevi
distanze possono essere tracciate senza alcun cambiamento del tono emesso
dall'altoparlante.
ATTENZIONE: Utilizzare solo su guaine di cavi di alimentazione da
parte di personale qualifi cato.
RD2000+, RD2000S, RD2000CPS e T1 Guida dell'utente
Morsetto di segnale (opzionale)
Il morsetto di segnale applica un
segnale a un tubo o a un cavo
in tensione senza interrompere
l'alimentazione. Il segnale
applicato è molto discriminante
con accoppiamento ridotto ad
altri conduttori.
ATTENZIONE: Per evitare il rischio di scosse elettriche, il morsetto
di segnale deve essere collegato al trasmettitore prima di essere
posizionato attorno al tubo o al cavo.
Procedura
Collegare il morsetto di segnale al trasmettitore.
Posizionare il morsetto attorno al tubo o al cavo, assicurandosi che le
ganasce siano chiuse. Accendere il trasmettitore.
Generalmente, un cavo o tubo scollegato non può essere localizzato con un
morsetto di segnale.
Localizzazione di una sonda
All'inizio di ogni giornata e preferibilmente, di ogni operazione, utilizzare una
batteria nuova o appena ricaricata. Controllare che la sonda e il ricevitore
stiano funzionando correttamente e alla stessa frequenza.
Per fare una rapida verifi ca della sonda e del ricevitore, posizionare la sonda
a una distanza pari al suo intervallo di profondità nominale dal ricevitore.
Puntare il ricevitore verso la sonda con la lama in linea. Verifi care che il
grafi co a barra indichi oltre il 50% a sensibilità alta.
Nota: Si noti che la lama del nuovo ricevitore deve essere in linea con la
sonda, l'opposto della localizzazione di una linea.
Fissare la sonda all'asta e
inserirla nello scarico o nel
condotto da localizzare. Tenere
lo sonda appena in vista. Tenere
il ricevitore in posizione verticale
direttamente sopra la sonda, con
la lama in linea con quest'ultima.
Regolare la sensibilità del
ricevitore per ottenere sul grafi co
a barra una lettura tra 60 e 80%.
Una sonda irradia un campo di
picco dal centro del suo asse
con segnali fantasma a ciascun
lato del picco. Spostare il
ricevitore leggermente su un lato
e quindi lungo l'asse della sonda,
avanti e indietro per rilevare i
segnali fantasma.
La localizzazione dei segnali
fantasma conferma la posizione
del picco principale. La perdita
dei segnali fantasma riduce
leggermente la sensibilità del
ricevitore, lasciando rilevabile
solo il segnale di picco principale.
Con la sensibilità del ricevitore
impostata come desiderato,
spingere la sonda per tre
o quattro passi e fermarsi.
Posizionare il ricevitore sulla
presunta posizione della
sonda e...
A
muovere il ricevitore avanti
e indietro con la lama in
linea con la sonda e fermarsi
quando il grafi co a barra
indica un picco chiaro.
A
