RD2000+, RD2000S, RD2000CPS e T1 Guida dell'utente

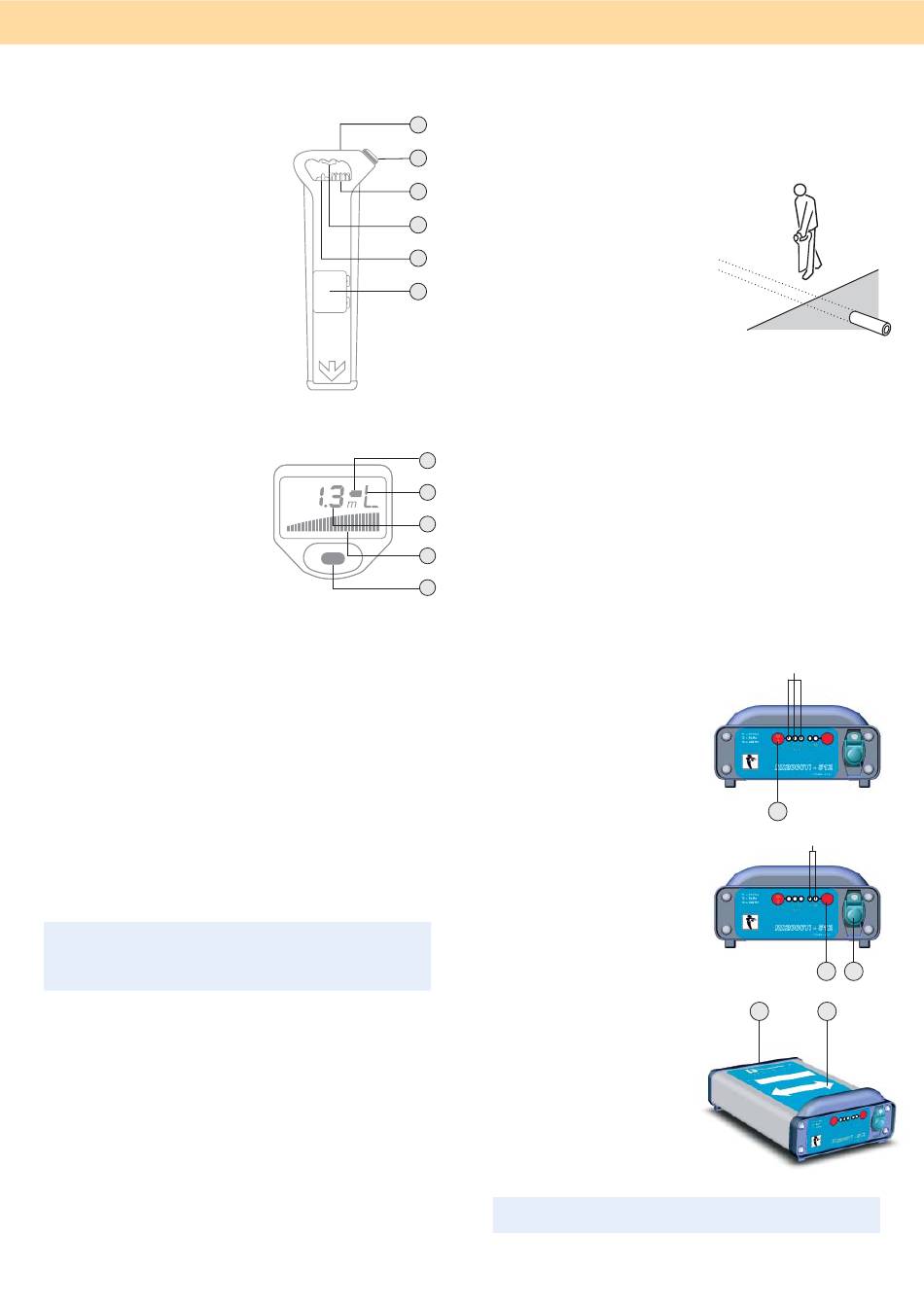

Caratteristiche del localizzatore RD2000

1
Grilletto di
accensione/spegnimento
Tenerlo premuto per usare il
localizzatore RD2000
2
Regolatore della sensibilità
3
Altoparlante
Altoparlante staccabile
4
Misuratore LCD
Misuratore con display a cristalli liquidi
e lettura automatica della profondità
5 Vano batterie
Per sostituire le batterie, aprire
lo sportellino d'accesso con un
cacciavite o una moneta. Utilizzare
due batterie alcaline LR20 o D (o
batterie ricaricabili NiMH equivalenti)
6
Interruttore delle funzioni

Caratteristiche del display LCD RD2000

1 Indicatore della batteria
2
La modalità viene selezionata
mediante l'interruttore
delle funzioni (se indicato)
L = modalità Active line (Linea attiva),
R = Radio, P = Power (Potenza),
C = CPS (opzionale),
S = Sonde (Sonda) (opzionale)
3
Profondità
4 Intensità del segnale
come indicato dal grafi co a barra
5
Tasto di selezione della frequenza
(tasto non utilizzato nel prodotto RD2000S)
Misurazione della profondità
L'unità RD2000 effettua la misurazione della profondità e questa viene
automaticamente visualizzata nelle modalità Active Line (Linea attiva),
Sonde (Sonda) e CPS.
Metodo: localizzare l'utenza come descritto. Tenere il localizzatore
RD2000 fermo e in posizione verticale centrato sulla linea rilevata.
Nota: In condizioni ambientali poco adatte (ad esempio, segnale debole o
interferenze), la misurazione della profondità non viene visualizzata.
La misura è fi no al centro del tubo/conduttore o al centro della sonda che
può appoggiarsi sul fondo del tubo.
La precisione di misurazione è di +/- 5% o superiore, in condizioni di terreno
normale. Quando si scava per arrivare ai cavi dopo averli localizzati, è
necessario essere estremamente cauti proporzionalmente al rischio di lesioni
personali o danneggiamento delle infrastrutture. Durante uno scavo, si
consiglia di ripetere più volte la misurazione della profondità.
Tutte le modalità del localizzatore RD2000S/CPS sono inizializzate
mediante il grilletto. Se la carica delle batterie è suffi ciente, si udirà un
suono iniziale. Se la carica è bassa, viene visualizzata un'icona di una
batteria lampeggiante e il suono emesso è più basso.
Localizzazione in modalità Power
(Potenza) e Radio
Nota: al completamento dello scandagliamento in modalità Power (Potenza),
si consiglia di ripetere la procedura con la modalità Radio selezionata
(la procedure è uguale).
Modalità Power (Potenza)
Per il rilevamento di segnali di potenza irradiati da cavi carichi. Questi sono
spesso "ri-irradiati" da altri conduttori nelle vicinanze. Selezionare "Power"
con l'interruttore delle funzioni. Ruotare il regolatore della sensibilità
completamente in senso orario per ottenere la massima sensibilità, ma ridurla
in presenza di segnali di interferenza nell'area. Defi nire l'area da scavare ed
effettuare uno scandagliamento a griglia.
Scandagliare tenendo il localizzatore RD2000 in posizione verticale su un
lato. Continuare a scandagliare oltre il perimetro dell'area da scavare. La
16
presenza di un cavo o una tubatura interrata sarà indicata da un suono
emesso dall'altoparlante e dalla visualizzazione sul grafi co a barra.
Tenere la lama dell'unità RD2000 verticale e muovere lentamente in avanti e
4
all'indietro sul conduttore, riducendo la sensibilità per ottenere una risposta
più limitata. Con il localizzatore RD2000, utilizzare la deviazione metrica per
3
facilitare la localizzazione. Una massima deviazione metrica e il volume udibile
dall'altoparlante indicheranno la posizione del conduttore.
2
Quando ci si trova direttamente sul
conduttore e con il livello di sensibilità
impostato per una risposta più limitata,
1
ruotare l'unità RD2000 sul suo asse fi no
a trovare il minimo del segnale. A questo
6
punto, la lama è in linea con il conduttore.
Tracciare il conduttore fuori
5
dall'area, marcandone la posizione
con gesso o pittura.
Modalità Radio
Per il rilevamento di segnali radio originati da trasmettitori radio distanti.
Questi penetrano nel terreno e vengono re-irradiati dai conduttori interrati.
Tuttavia, non sono sempre presenti.
Modalità CPS (solo RD2000CPS)
Il localizzatore RD2000 è dotato di una modalità CPS opzionale abilitata
al posto della modalità Sonde (Sonda). CPS è una confi gurazione che
1
fornisce una localizzazione Active Line (Linea attiva) utilizzando 100 o 120
Hz. La modalità CPS è utilizzata per il rilevamento di tubi con corrente di
2
protezione catodica.
Per abilitare la modalità CPS, ruotare l'interruttore dell'unità RD2000CPS fi no
3
a visualizzare "C" sulla posizione 2 dello schermo LCD.
4

Trasmettitore T1 - 1W

Il T1 è un trasmettitore a LED a 1 W per uso generico che fornisce fi no a tre
5
frequenze di localizzazione e due livelli di potenza. È lo strumento ideale per
la gamma RD2000 di localizzatori di tubi e cavi.
Caratteristiche del trasmettitore
1
Accensione/spegnimento
La prima pressione accende
il trasmettitore e seleziona la
frequenza bassa (640 Hz o 512 Hz)
a seconda del prodotto specifi cato
(non modalità a induzione). La
seconda pressione seleziona 8192
Hz. La terza pressione seleziona
32768 Hz. La quarta pressione
spegne il trasmettitore. I LED
indicano la frequenza selezionata.
2 Selezione della potenza
Seleziona il livello di potenza alto
o basso. I LED indicano il livello di
potenza selezionato.
3
Presa di collegamento
Per il collegamento del cavo o
degli accessori opzionali, come il
morsetto di segnale, il connettore
del cavo di tensione o il connettore
della spina di tensione. Quando è
collegato, la modalità a induzione
viene disabilitata. Un altoparlante
emette un tono pulsante che indica
un buon livello della batteria e un
buon collegamento diretto.
4
Pannello di accesso alle batterie
L'assenza di toni indica che occorre
sostituire tutte le batterie. Svitare il
fermo e sostituirle con 4 x LR20
(celle D), osservando la corretta
polarità indicata sull'etichetta.
5 Frecce
Per l'induzione di segnale, le
frecce sull'etichetta principale
indicano l'allineamento richiesto del
trasmettitore sopra il cavo o il tubo.
Nota: spegnere il T1 e staccare gli eventuali cavi di collegamento prima
di sostituire le batterie.
LED
1
LED
2 3
4 5
