Jonsered CS 2141 Manuel D'atelier page 52

Instructions de réparation
Démontage du vilebrequin complet
CS 2141, CS 2145, CS 2150
1
Retirer :
• la chaîne et le guide
• le carter d'embrayage
• le carter du cylindre
• le lanceur*
• le module d'allumage*
• le volant
• l'embrayage centrifuge
• la tige d'accélération
• le carburateur*
• le silencieux*
• le piston et le cylindre*
• le réservoir de carburant*
* Voir les instructions spécifi ques.
2

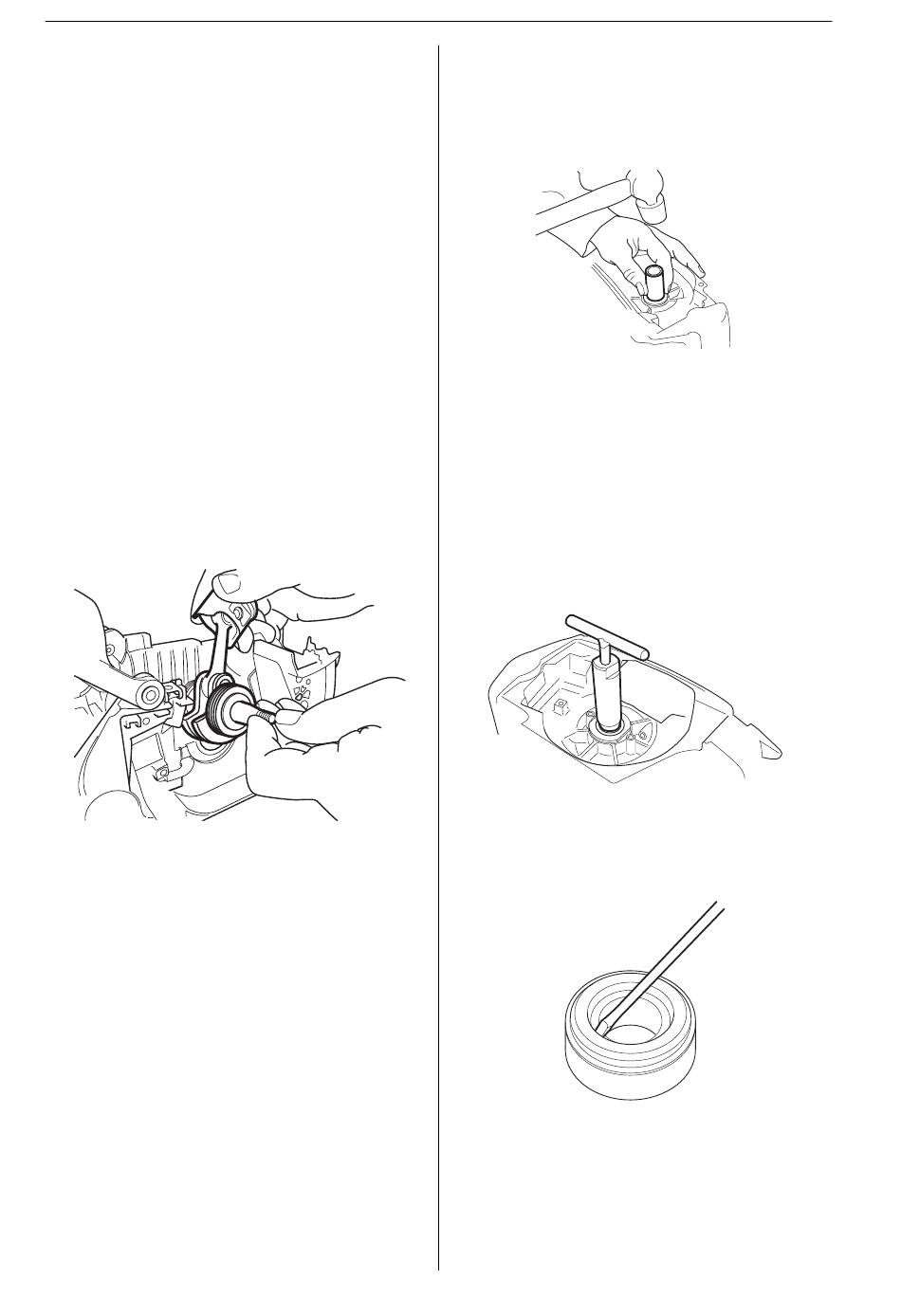

Retirer le vilebrequin complet du carter moteur.
CS 2150:
Dévisser les quatre vis depuis le dessous et retirer
la pièce intermédiaire.
Retirer le vilebrequin complet du carter moteur.
52
– Français
Remplacement des paliers du
vilebrequin CS 2147, CS 2149, CS 2152
Si les paliers du vilebrequin doivent être rempla-
cés, les frapper doucement à l'aide du mandrin
502 50 30-18 pour les faire sortir du carter moteur.
Chauffer les nouveaux paliers dans le carter mo-
teur avec un pistolet à air chaud.
Nettoyage et contrôle
Nettoyer et contrôler soigneusement tous les élé-
ments.
Remplacement du joint
Retirer le joint du côté aimant à l'aide de l'outil
502 50 55-01.
Remplacement de la bague
d'étanchéité, côté entraînement
Retirer la pompe à huile.
1
Sortir la bague d'étanchéité du palier en la pliant à
l'aide d'un petit tournevis ou d'un outil similaire.
Note. La bague d'étanchéité peut être remplacée
sans qu'il soit nécessaire de démonter le palier.
2
Prendre la nouvelle bague d'étanchéité et l'enfon-
cer dans le palier.
