Jonsered CS 2141 Manuel D'atelier page 19

Montage de la commande du starter
Placer la commande du starter d'abord dans le
support du fi ltre et l'enfoncer sur le carburateur jus-
qu'à ce que les éléments de la fermeture à déclic
soient en place.
Monter ensuite :
• le bouton d'arrêt
• le carburateur dans ses fi xations en caoutchouc
• la tige de commande d'accélération dans le
réservoir puis sur le levier du carburateur
• la patte à ressort sur la tige de commande d'ac-
célération
• le tuyau de carburant sur le carburateur
• le fi ltre à air et le capot du cylindre

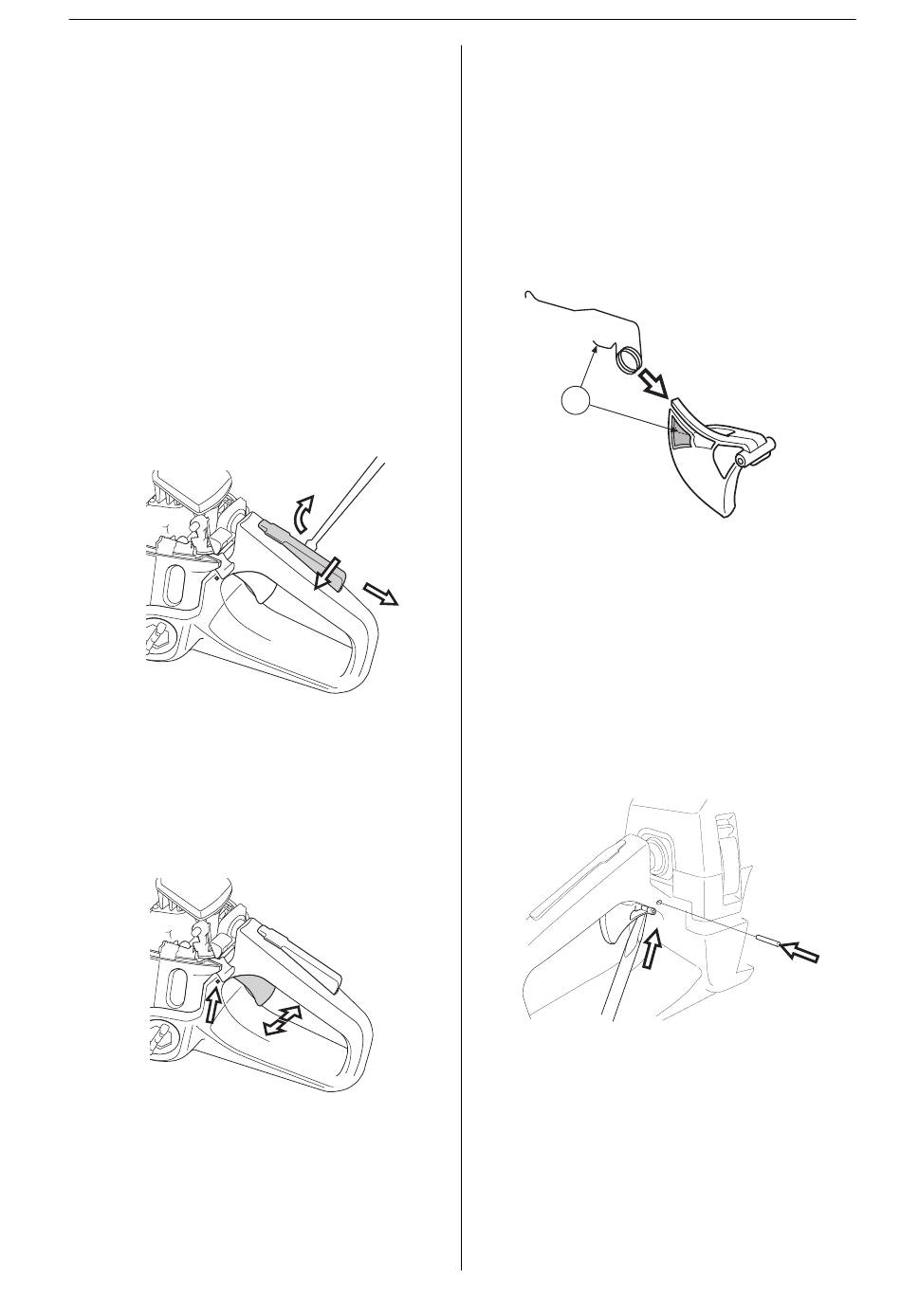

Démontage de la gâchette de sécurité,
de la commande d'accélération et du
ressort de rappel
1
Retirer la gâchette de sécurité en la poussant vers
la gauche (A) tout en la repliant prudemment vers
le haut depuis le côté embrayage (B) à l'aide d'un
tournevis jusqu'à ce que les ergots de verrouillage
de droite et de gauche de la gâchette se détachent
du réservoir de carburant. Tirer ensuite la gâchette
vers l'arrière (C).
2
A
Retirer la goupille en acier qui maintient la com-
mande d'accélération depuis le côté volant (A).
Utiliser un mandrin d'un diamètre de 2,5 mm/0,1".
Détacher la commande d'accélération en commen-
çant par la pousser vers le côté embrayage (B)
jusqu'à ce qu'un bruit sec se fasse entendre avant
de la repousser vers le côté volant (C) jusqu'à
obtention d'un même bruit sec. Détacher la com-
mande du réservoir et retirer le ressort.
B
A
C
B
C
Nettoyage et contrôle
• Nettoyer et contrôler soigneusement tous les
éléments. Les éléments comportant des fi ssures
ou d'autres défauts devront être remplacés. Tou-
jours utiliser des pièces de rechange d'origine.
• Graisser la gâchette de sécurité avec de l'huile.
• Contrôler que le ressort est intact et élastique.
Montage de la gâchette de sécurité,
de la commande d'accélération et du
ressort de rappel
1
A
Monter le ressort de rappel dans la commande
d'accélération comme indiqué sur la fi gure. Pour
placer correctement le ressort, monter une des
extrémités dans l'évidement de la commande d'ac-
célération (A).
2
Monter d'abord la partie arrière de la commande
d'accélération dans le réservoir du carburant. En-
foncer ensuite la partie avant dans les deux ferme-
tures à déclics du réservoir à l'aide par ex. d'une
clé Combi. Enfoncer la goupille en acier depuis le
côté embrayage. Utiliser un mandrin d'un diamètre
de 2,5 mm/0,1".
3
Enfoncer le ressort tout en poussant la gâchette de
sécurité vers l'avant/le haut dans les fermetures à
déclic du réservoir de carburant jusqu'à obtention
d'un bruit sec. Lâcher le ressort dans la gâchette
de sécurité et enfoncer la gâchette dans le réser-
voir.
4
Contrôler qu'il est impossible d'utiliser la comman-
de d'accélération sans d'abord presser la gâchette.
Contrôler également que la gâchette et la com-
mande d'accélération retournent en position initiale
après avoir été utilisées.
