INSTALLATION ÉTAPE 1

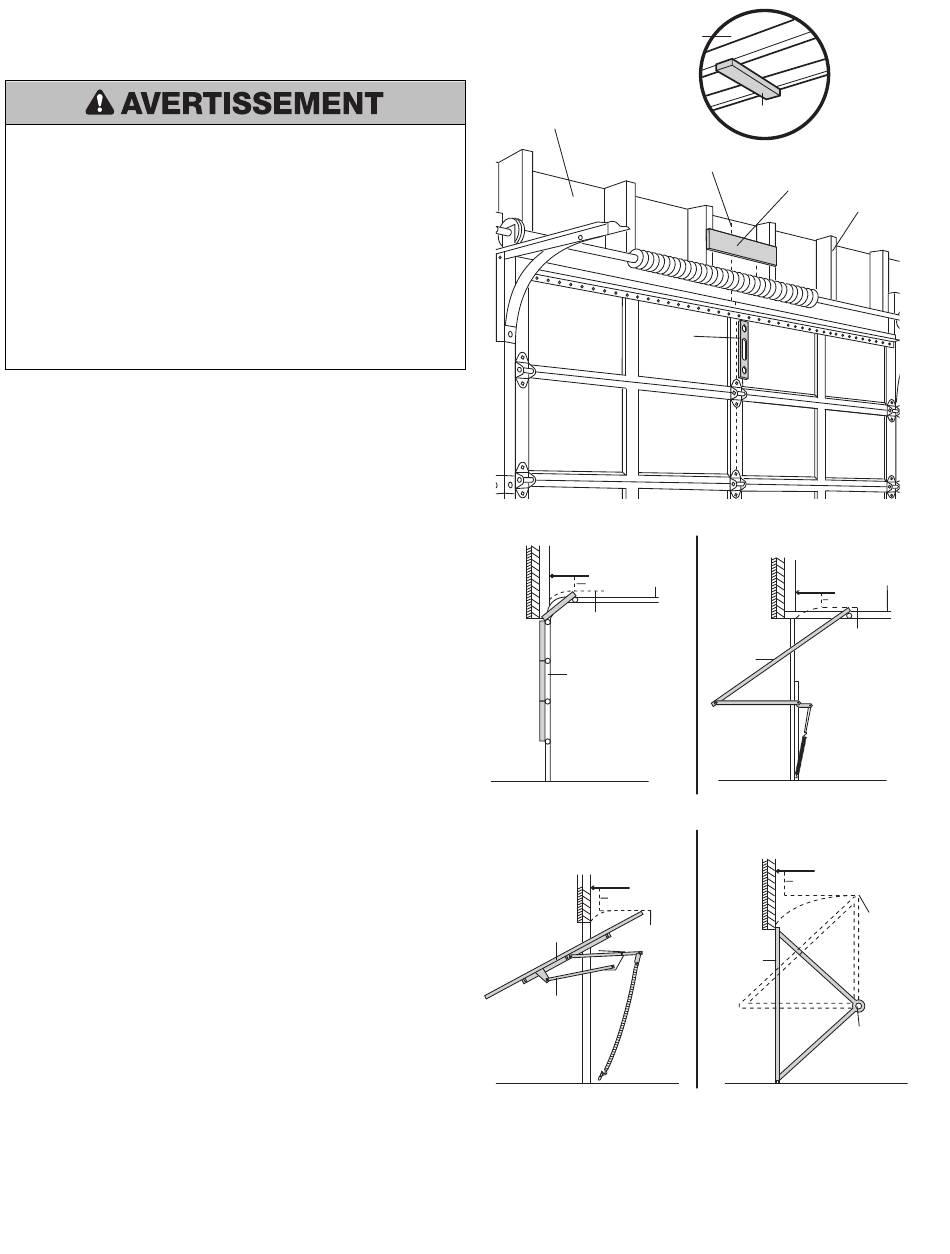

DÉTERMINER L'EMPLACEMENT DU SUPPORT DE LINTEAU
Pour éviter des BLESSURES GRAVES, voire MORTELLES :
• Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le
linteau ou le plafond, sinon la porte de garage pourrait ne PAS remonter, au
besoin. NE PAS installer le support de linteau sur une cloison sèche.
• Des ancrages en béton DOIVENT ÊTRE UTILISÉS en cas de montage sur un
support de linteau ou sur un 2 x 4 dans la maçonnerie.
• Ne JAMAIS tenter de desserrer, déplacer ou régler la porte de garage ainsi
que les ressorts, les câbles, les poulies, les supports porte ou leurs ferrures
de montage, lesquels sont TOUS sous une tension EXTRÊME.
• Appeler TOUJOURS un technicien formé en systèmes de porte si la porte de
garage force ou est déséquilibrée. Une porte de garage déséquilibrée peut ne
PAS remonter, au besoin.
Les méthodes d'installation varient en fonction de la porte du garage. Suivre les
instructions qui correspondent à la porte du garage sur laquelle on installe l'ouvre-
porte.
1. Fermer la porte et marquer l'axe vertical intérieur de la porte du garage.
2. Prolonger cet axe sur le linteau, au-dessus de la porte. On peut fixer le
support du linteau à moins de 1,22 m (4 pi) à droite ou à gauche du centre
de la porte uniquement si un ressort de torsion ou une plaque d'appui
centrale gêne; ce support peut également être fixé au plafond (se reporter à
la 14) si le dégagement n'est pas suffisant. (Il peut être monté à l'envers
sur un mur, au besoin, pour gagner environ 1/2 po (1 cm). Si l'on doit poser
le support de linteau sur un 2 x 4 (au mur ou au plafond), utiliser des tire-
fond (non fournis) pour s'assurer que le 2 x 4 est bien retenu aux solives,
comme montré sur cette page et à la 14.
3. Ouvrir la porte jusqu'à son point de course le plus haut, comme illustré.
Tracer une ligne horizontale d'intersection sur le linteau au-dessus du point
le plus haut :
• 5 cm (2 po) au-dessus du point le plus haut pour les portes articulées et les
portes rigides avec guide.
• 20 cm (8 po) au-dessus du point le plus haut pour les portes rigides sans
guide.
Cette hauteur permettra d'obtenir un dégagement suffisant pour le passage de la
partie supérieure de la porte.
REMARQUE : Si le nombre total de centimètres dépasse la hauteur disponible dans le
garage, utiliser la hauteur maximale possible ou se reporter à la page 14 pour
l'installation au plafond.
Plafond non fini
Mur du linteau
Mur du linteau
Guide
5 cm (2 po)
Point le plus haut
de la course
Porte
Porte articulée avec guide courbé
Mur du linteau
20 cm (8 po)
Point le
Porte
plus haut
de la
course
Quincaillerie
d'embrasure
Porte rigide sans guide :
quincaillerie d'embrasure
13
MONTAGE AU
PLAFOND
FACULTATIF
POUR SUPPORT
DE LINTEAU
2x4
Ligne centrale verticale
de la porte de garage
2x4
Supports
structuraux
Niveau
(option)
Mur du linteau
5 cm (2 po)
Point le plus haut
de la course
Porte
Porte rigide avec guide horizontal
Mur du linteau
20 cm (8 po)
Porte
Porte rigide sans guide :
quincaillerie de pivot
Guide
Point le
plus haut
de la
course
Pivot
