8.10 Mesure du temps de délai de déclenchement des circuits
de protection à courant différentiel de type PRCD – tA
Mesures individuelles positions du sélecteur au niveau vert
Fonctions de mesures
t ta Délai de déclenchement PRCD pour PRCD 30 mA
A
U Tension réseau sur la prise d'essai
LN

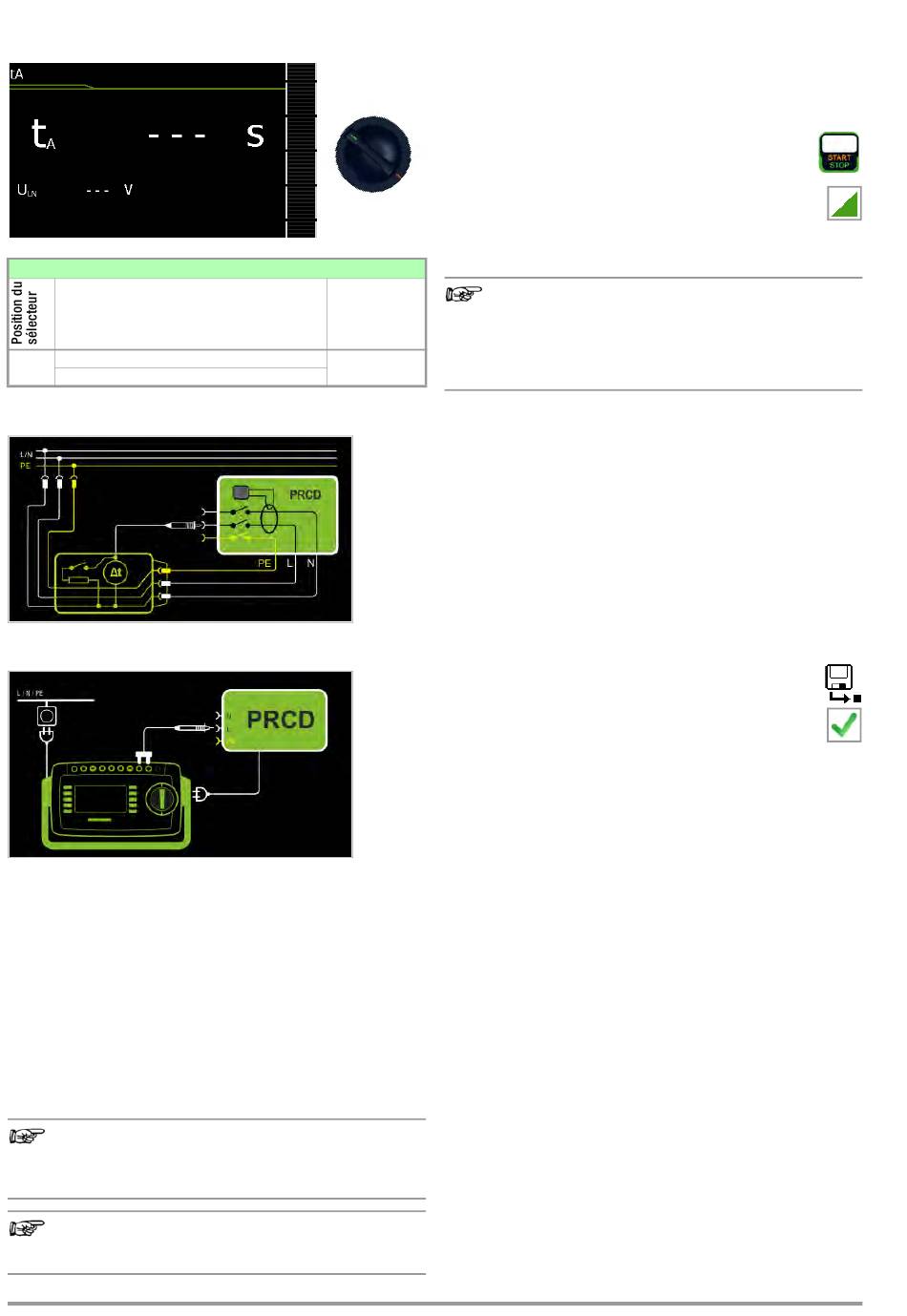

Schéma de principe
Schéma des connexions
Définition
Selon DIN VDE 0100-600:2008, il faut pouvoir justifier que le
disjoncteur différentiel est désactivé dans un espace de temps
défini dans la norme DIN VDE 0100-410.
PRCD Disjoncteur différentiel déplaçable (portable) (unique-
ment ceux dont le conducteur de protection n'est pas
coupée)
Application
Le PRCD à tester est branché à la prise d'essai de l'appareil de
contrôle. Pour que le PRCD se déclenche, la sonde d'essai P1
doit être mise en contact avec la phase sur le PRCD.
Remarque
Le contrôle de PRCD (cycles d'essai et délai de déclen-
chement) est uniquement possible avec des objets à tes-
ter d'une tension nominale de 230 V.
Remarque
La mesure du délai de déclenchement n'est pas possible
sur réseau IT.
46
Cycle d'essai
➭ Réglez le sélecteur rotatif sur la position t
➭ Branchez le PRCD à la prise d'essai de l'appareil de contrôle
et raccordez la sonde d'essai à P1.
t
A
➭ Commencement du test : Appuyez sur la touche
START/STOP.
➭ Confirmez l'avertissement selon lequel la tension de
réseau est appliquée à la prise d'essai.
Dans chaque cas, sur demande, les étapes suivantes doivent être
effectuées :
Mode de
Remarque
mesure avec
Veillez à ce que la sonde d'essai P1 reste en contact sans
réseau sur prise
interruption avec la phase, du moment où elle est enfi-
d'essai
chée sur le PRCD jusqu'au déclenchement de ce dernier.
Si la sonde d'essai est retirée précocement, des valeurs
de mesure erronées peuvent en être le résultat.
➭ Après chaque raccordement au réseau nouveau et dès que le
premier essai est démarré, un test de raccordement au ré-
seau est effectué.
➭ Dans le cas où le test de sonde a conclu qu'aucune sonde
d'essai P1 n'est raccordée : raccorder la sonde d'essai P1
comme décrit précédemment.
➭ Allumez le PRCD après avoir appliqué la tension d'alimenta-
tion (p. ex. touche reset sur le PRCD).
➭ Contactez le conducteur réseau L sur le PRCD avec la sonde
d'essai P1 (le cas échéant effectuer plusieurs tentatives pour
le déterminer).
➭ Une fois que le PRCD s'est déclenché, l'essai est automati-
quement achevé et le délai de déclenchement s'affiche.
➭ Le symbole de la mémoire s'affiche et vous demande
d'enregistrer les valeurs de mesure sous un numéro ID.
➭ Si vous voulez rejeter les valeurs de mesure du tam-
pon, appuyez sur la touche ESC et confirmez avec la
touche ci-contre.
.
A
