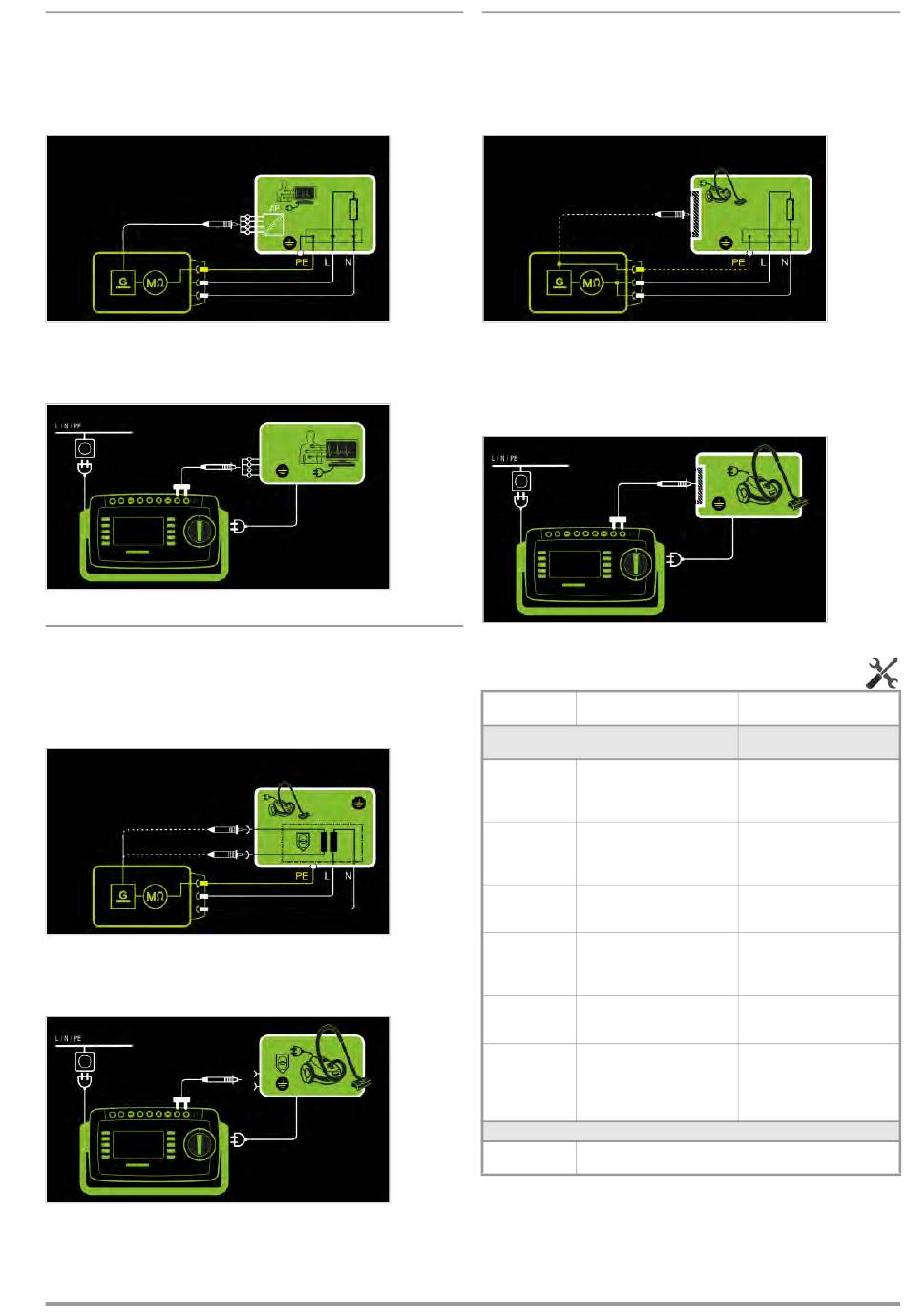

Gossen MetraWatt SECUTEST BASE Mode D'emploi page 29

Appareils de la classe de protection I
avec ports pour éléments appliqués électriques
– Mode de mesure PE(PD) - P1
– Fiche d'alimentation objet à tester sur prise d'essai
– Sonde d'essai P1 sur bornes P1
Schéma de principe
La résistance d'isolement est mesurée entre la borne du réseau
d'alimentation et les bornes des éléments appliqués court-circui-
tées accessibles de l'extérieur par la sonde P1.
Schéma des connexions
Appareils de la classe de protection I avec sorties pour très basse
tension de sécurité
– Mode de mesure PE(PD) - P1
– Fiche d'alimentation objet à tester sur prise d'essai
– Sonde d'essai P1 sur bornes P1
Schéma de principe
La résistance d'isolement est mesurée entre la borne PE et les
sorties de la tension très basse de sécurité mises en contact avec
la sonde d'essai P1 successivement.
Schéma des connexions
GMC-I Messtechnik GmbH
Appareils de la classe de protection I
avec pièces électriques accessibles
– Mode de mesure LN(PD) - P1//PE(PD)
– Fiche d'alimentation objet à tester sur prise d'essai
– Sonde d'essai P1 sur bornes P1
Schéma de principe
La résistance d'isolement est mesurée entre les bornes du réseau
d'alimentation court-circuitées (L-N) et les parties conductrices
accessibles de l'extérieur par la sonde P1, qui ne sont pas reliées
au boîtier ainsi que la borne du conducteur de protection PE sur
le boîtier.
Schéma des connexions
Réglage des paramètres de mesure pour RISO
Paramètres de Signification
mesure
Mode de mesure
LN(PD)-PE(PD) CP I : Essai entre les bornes du
réseau d'alimentation court-cir-
cuitées LN de la prise d'essai et
la borne PE de l'objet à tester
LN(PD)-P1 Essai entre les bornes du réseau
d'alimentation court-circuitées
LN de la prise d'essai et la sonde
d'essai P1
P1 – P2 SECUTEST PRO ou caract. H01 :
Mesure bipolaire entre sondes
d'essai 1 et 2, voir chapitre 6.6
PE(réseau) - P1 Essai de ligne : Essai entre le rac-
cordement à la terre du réseau
d'alimentation et la sonde d'essai
P1
PE(PD)-P1 essai entre le raccordement PE de
la prise d'essai et la sonde d'essai
P1
LN(PD)-P1 // Essai entre lesbornes du réseau
PE(PD) d'alimentation court-circuitées
LN de la prise d'essai et la sonde
d'essai P1, PE de la prise d'essai
compris
UISO(cons)
> 50 ... < 500 V possibilité de saisir une tension d'essai variable par le pavé numé-
rique
Convient au raccordement
d'objet à tester par
Prise d'essai, EL1, VL2E,
adaptateur AT3 (AT3-IIIE, AT3-
IIS, AT3-IIS32), AT16DI/AT32DI,
Adaptateur CEE
Prise d'essai, VL2E,
adaptateur AT3 (AT3-IIIE, AT3-
IIS, AT3-IIS32), AT16DI/AT32DI
Sans connexion (CP3)
Raccordement fixe
prise d'essai
Prise d'essai, VL2E,
adaptateur AT3 (AT3-IIIE, AT3-
IIS, AT3-IIS32), AT16DI/AT32DI
29
