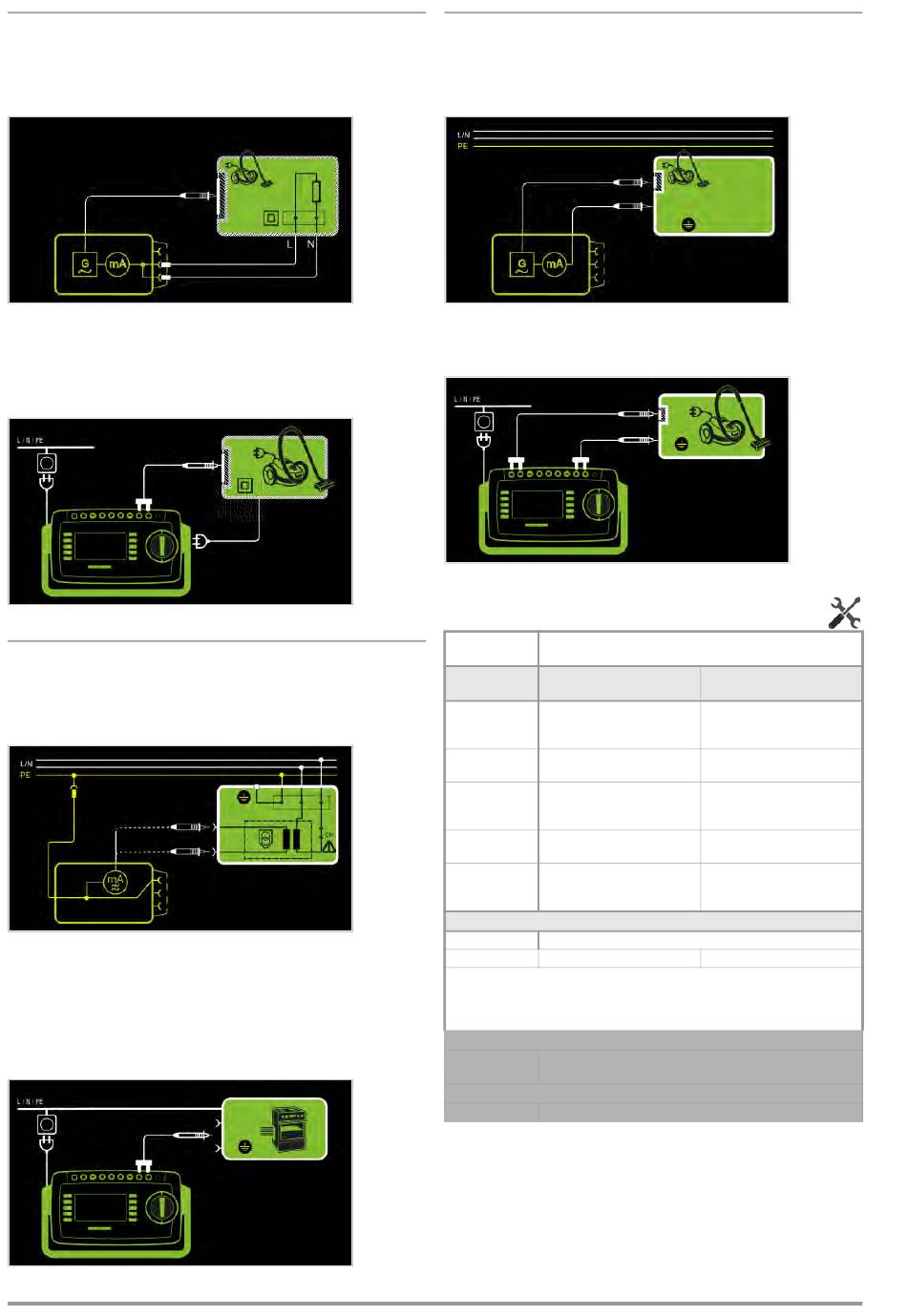

Procédé de mesure alternatif (courant dérivé équivalent)
– Mode de mesure alternatif P1
– Fiche d'alimentation objet à tester sur prise d'essai
– Sonde d'essai P1 sur bornes P1
Schéma de principe
Le courant dérivé est mesuré après la mise en circuit de la tension
d'essai entre les conducteurs du réseau L-N court-circuités (fiche
de raccordement de l'objet à tester) et les pièces conductrices
accessibles (contact de sonde). Les composantes courant effec-
tif, CA ou DC du courant sont mesurés.
Schéma des connexions
Procédé de mesure direct dans le cas d'objets à tester
à installation fixe
– Mode de mesure raccordement fixe P1
– Raccordement sonde d'essai P1 sur bornes P1
Schéma de principe
L'objet à tester est mis sous tension de réseau provenant d'une
installation fixe. Le courant dérivé est mesuré successivement
entre le conducteur de protection du réseau et les prises de sortie
d'une alimentation en tension très basse de sécurité sur l'objet à
tester à l'aide de la sonde d'essai. De plus, les pièces conduc-
trices accessibles qui ne sont pas reliées au boîtier doivent être
mises en contact.
Schéma des connexions
36
Procédé de mesure alternatif avec mesure bipolaire (P1–P2)
– Mode de mesure alternatif P1 - P2
– Sonde d'essai P1 sur bornes P1
– Sonde d'essai P2 sur bornes P2
Schéma de principe
La résistance d'isolement est mesurée avec la sonde d'essai P1
entre les pièces conductrices accessibles de l'extérieur avec la
sonde d'essai P2, qui ne sont pas reliées au boîtier et le boîtier.
Schéma des connexions
Réglage des paramètres de mesure pour IB
Paramètres de Signification
mesure
Mode de
mesure
Direct P1 Méthode de mesure directe
Différentiel P1 Méthode de mesure du courant
différentiel
Alternatif P1 Méthode de mesure du courant
dérivé équivalent
Raccordement Objet à tester à installation fixe
fixe P1
Alternatif P1–P2 Méthode de mesure du courant
dérivé équivalent avec
SECUTEST PRO ou caract. H01
Polarité – uniquement pour modes de mesure direct et différentiel
L/N ou N/L Sélection de la polarité pour la tension réseau sur la prise d'essai
Les paramètres pour la méthode de mesure Alternative U(cons) et Fré-
quence(cons) sont ici supprimés à partir du FW 1.7.0. Ces paramètres sont va-
lables pour les mesures individuelles et les procédures d'essais et doivent être
saisis dans SETUP, voir chapitre 6.2
U(cons) – uniquement pour mode de mesure alternatif P1
110 V, 115 V, Sélection d'une tension réseau pour tension d'essai synthétique
220 V, 230 V, 240 V
Fréquence(cons) – uniquement pour mode de mesure alternatif P1
48 Hz ... 400 Hz Sélection d'une fréquence réseau pour tension d'essai synthétique
Convient au raccordement
d'objet à tester par
Prise d'essai, adaptateur AT3
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI
Prise d'essai
Prise d'essai, adaptateur AT3
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI, VL2E
Raccordement fixe
Sans connexion CP3 :
Mesure bipolaire entre sondes
d'essai 1 et 2, voir chapitre 6.6
