Méthode de mesure directe
– Mode de mesure raccordement fixe P1
– Raccordement fixe
– Sonde sur borne P1

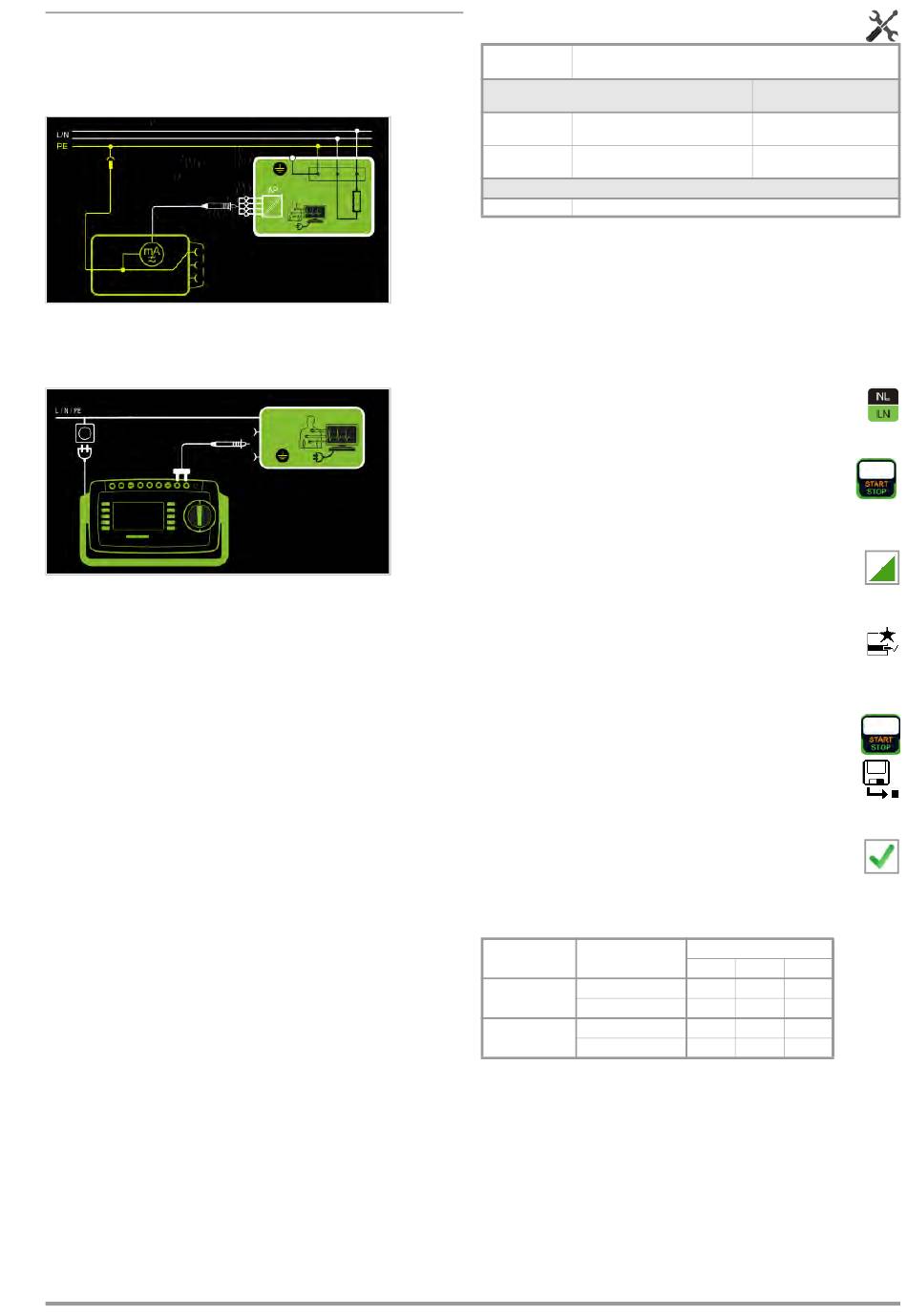

Schéma de principe
Le courant dérivé patient est mesuré entre les connexions patient
et PE du réseau d'alimentation.
Schéma des connexions
GMC-I Messtechnik GmbH
Réglage des paramètres de mesure pour IP
Paramètres Signification
de mesure
Mode de mesure
Direct P1 Méthode de mesure directe (via prise
d'essai) avec sonde d'essai P1
Raccordement Objet à tester à installation fixe
fixe P1
Polarité – uniquement pour mode direct P1
L/N ou N/L Sélection de la polarité pour la tension réseau sur la prise d'essai
Cycle d'essai
➭ Assurez-vous avant toute mesure du courant dérivé que les
paramètres de mesure " Tension réf. L-PE " et " Fréq. essai
alt. " sont correctement réglés dans le SETUP, voir chapitre
6.2.
➭ Réglez le sélecteur rotatif sur la position I
➭ Raccordez l'objet à tester à la prise d'essai.
➭ Il faut réaliser la mesure sur les deux polarités de rac-
cordement de la fiche d'alimentation dans le cas d'une
mesure directe P1. Sélectionnez dans ce but la polarité
respective en appuyant sur la touche NL/LN.
➭ Commencement du test : Appuyez sur la touche
STOP.
➭ Après chaque raccordement au réseau nouveau et
dès que le premier essai est démarré, un test de raccorde-
ment au réseau est effectué.
➭ Confirmez l'avertissement selon lequel la tension de
réseau est appliquée à la prise d'essai.
➭ Contactez les entrées court-circuitées des éléments
appliqués avec la sonde d'essai P1.
➭ Les valeurs de mesure sont affichées. Le symbole En-
registrer la valeur de mesure temporairement s'affiche.
Chaque fois que vous appuyez sur cette touche, vous
enregistrez la valeur de mesure affichée à ce moment-là dans
la mémoire tampon.
➭ Fin du test : Appuyez sur la touche START/STOP.
Le symbole de la mémoire s'affiche (disquette avec le
nombre de valeurs de mesure enregistrées dans le tam-
pon) et vous demande d'enregistrer les valeurs de me-
sure sous un numéro ID.
➭ Lisez les valeurs de mesure et comparez-les avec le tableau
des valeurs de mesure admissibles.
➭ Si vous voulez rejeter les valeurs de mesure du tam-
pon, appuyez sur la touche ESC et confirmez avec la
touche ci-contre.
Valeurs limites maximales admissibles de courants dérivés en mA
Norme d'essai
Courant continu
CEI 62353
(VDE 0751-1)
Courant alternatif
Courant continu
EN 60601
Courant alternatif
Convient au raccordement
d'objet à tester par
prise d'essai
Raccordement fixe
.
P
START/
I
P
Type B Type BF Type CF
0,01 0,01 0,01
0,1 0,1 0,01
0,01 0,01 0,01
0,1 0,1 0,01
