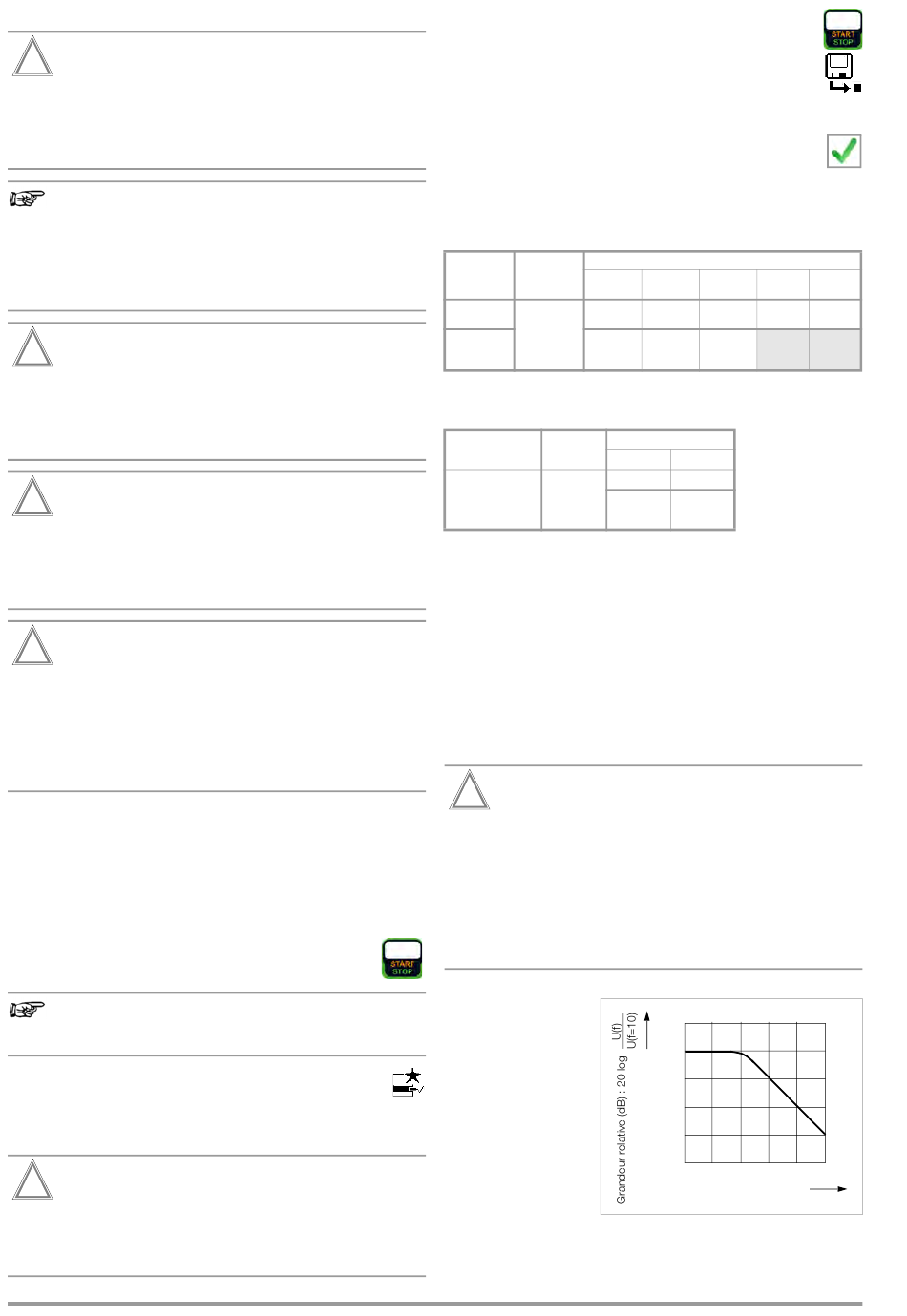

Procédure d'essai
!
Attention!
Condition primordiale pour le test
La mesure de la résistance d'isolement ne doit pas être
réalisée sur des appareils de la classe de protection I, qui
n'ont pas réussi le test de résistance du conducteur de
protection.
Remarque
La mesure d'isolement ne peut pas être réalisée sur tous
les objets à tester (p. ex. les appareils électroniques, les
appareils informatiques ou médicales). Des mesures du
courant dérivé doivent être réalisées pour ces objets à
tester, voir chap. 8.7.
Observez les remarques dans les notices d'entretien.
!
Attention!
Afin d'éviter que l'appareil ne soit endommagé, une me-
sure de la résistance d'isolement entre éléments appli-
qués, entrées de mesure ou interfaces et conducteur de
protection ou boîtier ne doit être réalisée que si l'appareil
est conçu pour une telle mesure.
!
Attention!
Toucher l'objet à tester pendant la mesure
L'essai est réalisé avec jusqu'à 500 V, il est certes limité
en courant (I < 3,5 mA) mais au contact de l'objet à tes-
ter, l'opérateur risque de recevoir un choc électrique qui
peut entraîner des accidents consécutifs.
!
Attention!
Positions du sélecteur pour l'objet à tester
Pour la mesure de la résistance d'isolement, tous les
commutateurs de l'objet à tester doivent être sur
Marche, ceci également pour l'interrupteur commandé
par la température ou le régulateur de température.
Pour les équipements avec programmateurs, il faut répé-
ter la mesure pour chaque étape du programme.
➭ Réglez le sélecteur rotatif sur la position R
➭ Sélectionnez le mode de mesure et la tension d'essai.
➭ Les touches Up– et Up+ permettent un accès direct aux para-
mètres du courant d'essai : chaque appui sur cette touche di-
minue ou augmente de 10 V la valeur de consigne Up(cons)
affichée dans la fenêtre de mesure.
➭ Raccordez l'objet à tester à la prise d'essai.
➭ Commencement du test : Appuyez sur la touche
START/STOP.
Remarque
La mesure est bloquée si une tension > 25 V est mesurée
entre les bornes.
➭ Les valeurs de mesure sont affichées. Le symbole En-
registrer la valeur de mesure temporairement s'affiche.
Chaque fois que vous appuyez sur cette touche, vous
enregistrez la valeur de mesure affichée à ce moment-là dans
la mémoire tampon.
!
Attention!
Retrait du cordon de raccordement
Ne retirez le cordon de raccordement de l'objet à tester
qu'après l'achèvement du test afin d'être certain que les
condensateurs sont déchargés.
30
➭ Fin du test : Appuyez sur la touche START/STOP.
➭ Lisez les valeurs de mesure et comparez-les avec le ta-
➭ Si vous voulez rejeter les valeurs de mesure du tam-
Valeurs limites minimales admissibles de la résistance d'isole-
ment
Norme
d'essai
VDE 0701-
0702:2008
DIN EN 60974-4
VDE 0544-
4:2009-06
* avec corps de chauffe en marche (si puissance de chauffe > 3,5 kW et
R
ISO
Norme d'essai
CEI 62353
(VDE 0751-1)
Remarques
Pour les appareils des classes de protection I I et I I I et pour les
appareils alimentés sur piles, vous devez explorer chaque pièce
conductrice accessible avec la pointe de touche P1 et/ou mesu-
rer le courant dérivé.
Pour les appareils alimentés sur piles, il faut déconnecter la batte-
rie pendant la mesure.
8.7
!
.
ISO
Dans tous les cas de
mesures de courant
dérivé (IPE, IB, IG, IP)
(directe, différentielle
ou alternative), la
réponse fréquentielle
est prise en compte en
fonction du graphique
ci-contre.
Le symbole de la mémoire s'affiche (disquette avec le
nombre de valeurs de mesure enregistrées dans le tam-
pon) et vous demande d'enregistrer les valeurs de me-
sure sous un numéro ID.
bleau des valeurs de mesure admissibles.
pon, appuyez sur la touche ESC et confirmez avec la
touche ci-contre.
Tension
d'essai
LNPE
1 M
500 V
2 M
< 0,3 M : mesure courant dérivé requise)
Tension
d'essai
CP I
2 M
500 V BF ou CF
70 M
Mesures du courant dérivé
Attention!
Mesure sous tension de réseau
Lors de mesures du courant dérivé, directe ou suivant le pro-
cédé de mesure du courant différentiel, il faut impérative-
ment veiller à ce que l'objet à tester soit exploité sous
tension réseau en cours de mesure. Une tension de
contact dangereuse peut circuler dans les pièces
conductrices accessibles, celles-ci ne doivent donc être
touchées en aucun cas. (il s'ensuit une coupure de ré-
seau si le courant dérivé est > à 10 mA environ).
R
ISO
LN Sonde
CP III Chauffage
Sonde PE
2 M 5 M 0,25 M 0,3 M *
5 M 5 M
R
ISO
CP II
7 M
BF ou CF
70 M
+20
0
–20
–40
–60
2 3 4 5 6
10 10 10 10 10 10
Fréquence (f) en Hz
