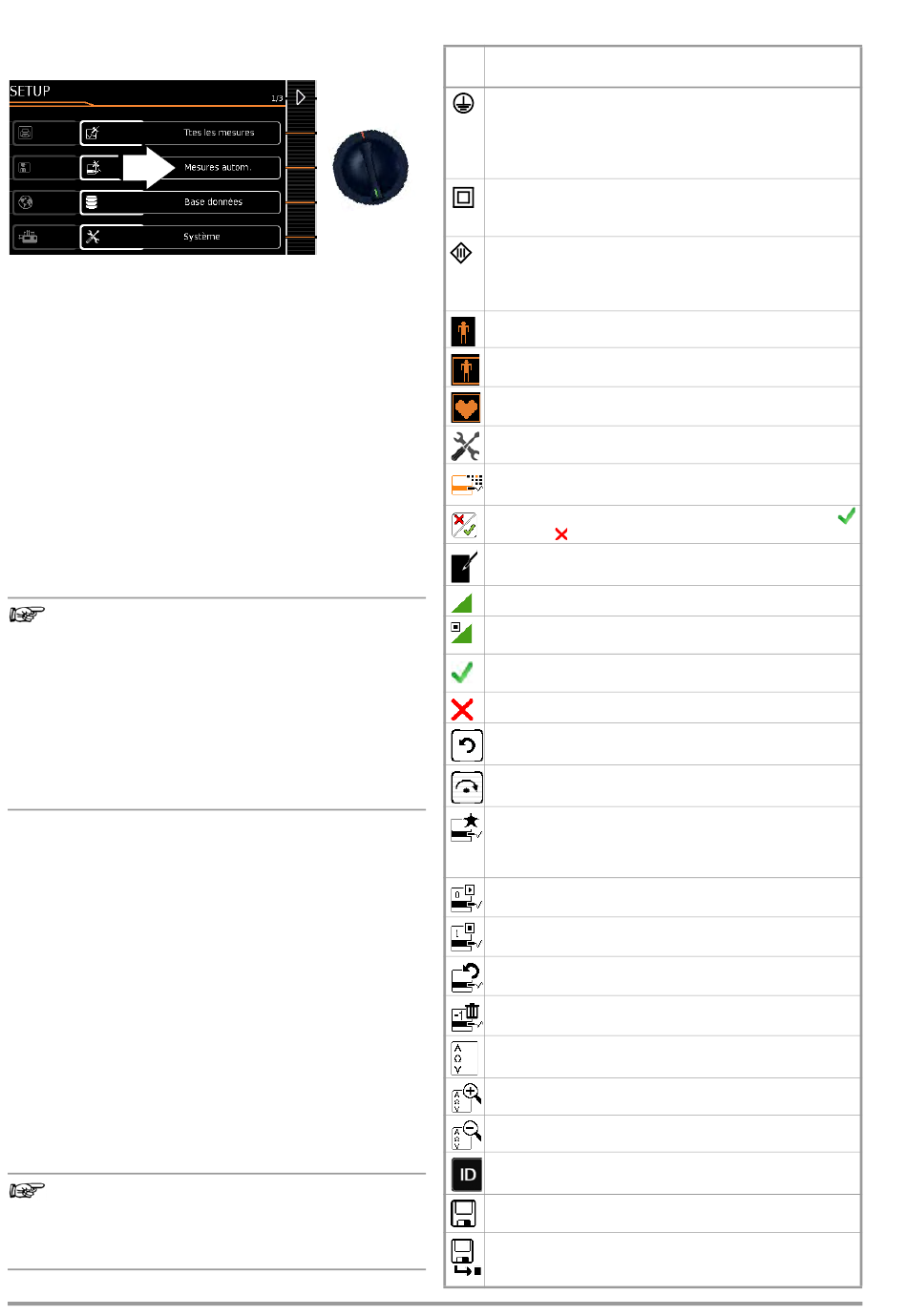

Réglages d'ordre général (Setup : paramètres mesures autom.)
Les réglages ci-après peuvent être effectués avec le sélecteur en
position SETUP à la page de menu 1/3 au paramètre Mesures
autom. pour tous les cycles d'essais.
❑ À la fin de la séquence
À la fin d'une séquence, soit le symbole de la mémoire peut
s'afficher pour inviter à enregistrer une procédure de mesures
(paramètre Écran mémoire), soit la liste de résultats (para-
mètre Liste de résultats).
❑ Tenir compte de la fiabilité en service
Si oui est sélectionné, l'appareil de contrôle tient compte de la
fiabilité en service pour afficher le résultat de la mesure. Le
résultat final affiché correspond à une valeur altérée par la fia-
bilité en service.
❑ Point de mesure automatique
Si oui est sélectionné, l'appareil de contrôle détecte pendant
la mesure de la résistance du conducteur de protection d'un
cycle d'essai automatisé si le conducteur de protection est
mis en contact avec la sonde et démarre automatiquement
l'enregistrement d'un nouveau point de mesure. Les états
sont signalés par des signaux sonores constants différents.
Un contrôle du conducteur de protection est ainsi possible
sans utilisation de touches sur l'appareil.
Remarque
La fonction Point de mesure automatique n'est activée
que lors des étapes d'essai de type Mesure multiple. Si
vous désirez utiliser cette fonction, assurez-vous
– que, dans le cas de cycles d'essai intégrés,
« Mesure multiple » est sélectionnée pour l'étape
d'essai RPE dans les paramètres de séquence
(voir page 54).
– que, dans le cas de cycles d'essai définis par
l'utilisateur (uniquement avec extension de base de
données Z853R ou caract. KB01), l'étape d'essai RPE
est ajoutée comme « Mesure multiple » à la séquence.
❑ Style de l'écran initial
Vous pouvez ici choisir entre vue arborescente ou vue détail-
lée pour l'écran initial du cycle d'essais, voir chapitre 10.2.
❑ Mode valeurs limites
Réglez le paramètre sur Normal si vous voulez que seules les
valeurs limites selon la norme soient utilisées pour l'évaluation
des mesures.
Si Experts est réglé, la touche programmable LIMIT s'affiche en
plus de la fenêtre déroulante « Échec de la mesure » si la
mesure n'est pas réussie. Cette fenêtre permet de saisir une
valeur limite définie par l'opérateur (généralement, une valeur
limite prescrite par le fabricant et s'écartant de la norme) pour
que la mesure soit déclarée réussie selon cette nouvelle
condition.
❑ Séquences de mesure (n'est plus dans le menu Région et langue à partir
du firmware V1.6.0)
Les normes suivantes peuvent y être sélectionnées :
VDE, OVE (version néerlandaise : NEN)
L'appareil redémarre si le réglage pour Séquences de mesure
a été modifié et que le menu Mesures autom. a été quitté.
Remarque
La modification des séquences de mesure exige un redé-
marrage de l'appareil de contrôle !
La structure et les contenus de la base de données sont
conservés.
52
Signification des symboles du guidage de l'utilisateur –
cycle d'essais
Sym- Variantes cycle d'essais / séquence
bole
Essai pour appareils de la classe de protection I
Les pièces conductrices accessibles sont raccordées au
SETUP
conducteur de protection de sorte qu'aucune tension ne
circule dans ces pièces en cas de défaillance de l'isolation
de base.
Essai pour appareils de la classe de protection I I
Ces appareils disposent d'une isolation double ou renfor-
cée.
Essai pour appareils de la classe de protection I I I
Ces appareils sont alimentés avec une très basse tension
de sécurité (SELV). En outre, aucune tension n'est géné-
rée qui soit supérieure à la tension SELV.
Éléments appliqués de type B (Body)
Éléments appliqués de type BF (Body Float)
Éléments appliqués de type CF (Cardiac Float)
Pour le réglage des paramètres de séquence, voir
page 55.
Régler les paramètres de classification
Évaluer le contrôle visuel ou le test fonctionnel avec OK
ou Pas OK
Saisir un commentaire sur le contrôle visuel ou le test
fonctionnel p. ex.
Poursuivre l'essai, prochaine étape du cycle d'essais
Arrêter la mesure en continu, étape suivante du cycle
d'essais
Reprendre les paramètres modifiés,
retour à l'écran de mémoire
Terminer la séquence (le cycle d'essais)
– répéter le contrôle (si échec).
– répéter l'étape d'essai
– passer outre l'étape de contrôle
– sauter des essais individuels dans le cycle d'essais
Lancer l'évaluation – enregistrer la valeur de mesure.
Chaque appui sur cette touche programmable provoque
la transmission d'une autre valeur de mesure et le chiffre
est incrémenté.
Démarrer le cycle d'évaluation pendant une mesure en continu.
Le chiffre clignote.
Enregistrer temporairement la valeur de mesure pendant le
cycle d'évaluation d'une mesure en continu.
Répéter l'enregistrement temporaire de la valeur de
mesure
Supprimer la valeur de mesure
Afficher les valeurs de mesure
Afficher les détails de la liste de résultats
Masquer les détails de la liste de résultats
Le numéro ID sous lequel la ou les mesures doivent être
enregistrées peut être indiqué ici.
Des valeurs valables d'un cycle d'essais sont présentes.
Cette mesure peut être enregistrée.
Enregistrer sous ... des données de mesure (avec affi-
chage de l'emplacement de mémoire / de l'ID ou nouvelle
saisie d'un ID différent de celui sélectionné)
(touche alternative)
