Procédé de mesure alternatif (courant dérivé équivalent)
– Mode de mesure alternatif (P1)
– Raccordement fiche d'alimentation objet à tester sur prise
d'essai
– Sonde d'essai P1 sur bornes P1

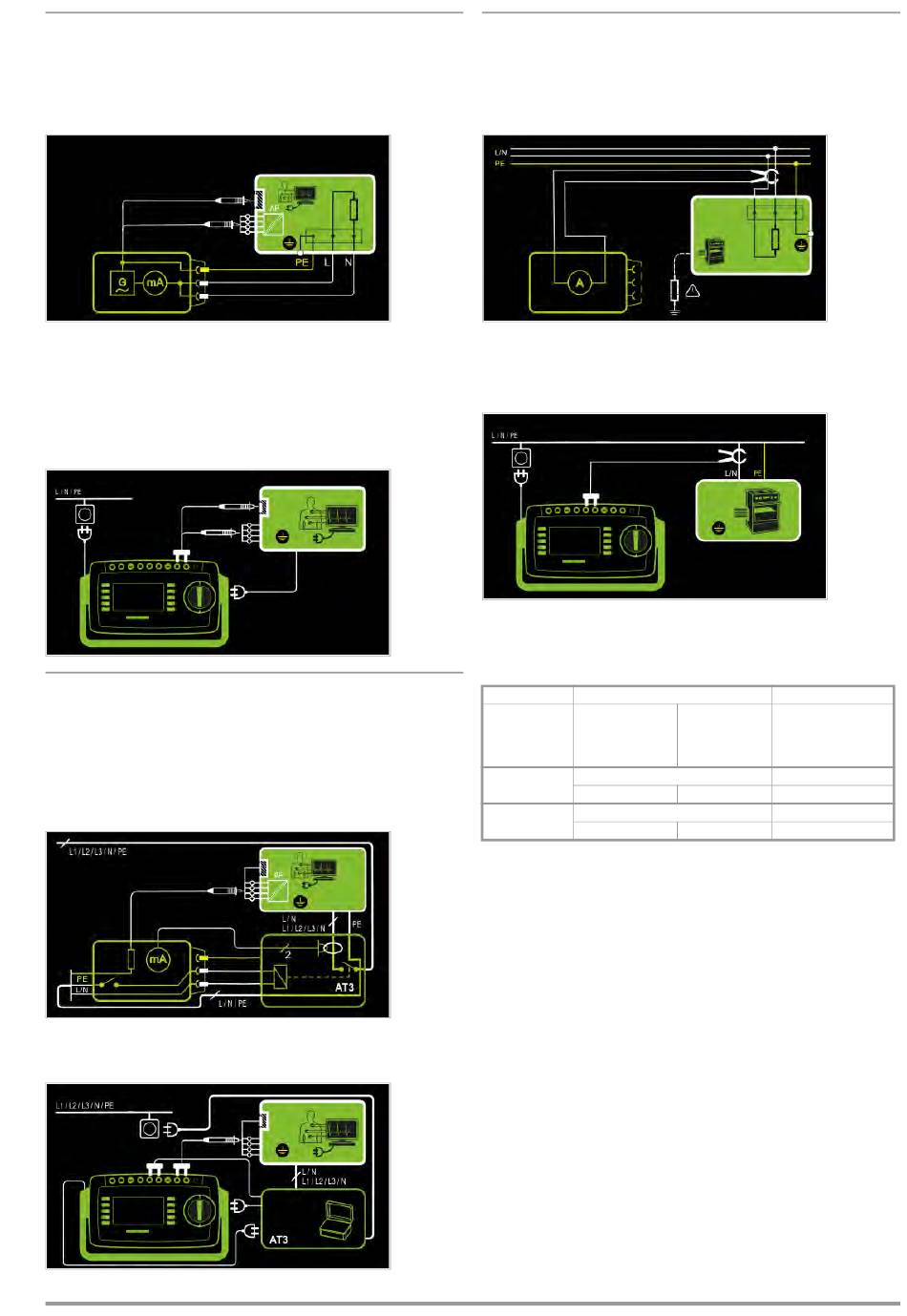

Schéma de principe classe de protection I
Le courant dérivé est mesuré après la mise en circuit de la tension
d'essai entre les conducteurs du réseau L-N court-circuités (fiche
de raccordement de l'objet à tester) et les pièces conductrices
accessibles (contact de sonde), qui ne sont pas reliées au boîtier.
Si des prises pour éléments appliqués sont disponibles, celles-ci
doivent être court-circuitées et mises également en contact avec
la sonde d'essai P1.
Schéma des connexions classe de protection I
Méthode de mesure du courant différentiel
– Mode de mesure AT3-Adapter
– Fiche d'alimentation objet à tester sur adaptateur d'essai
AT3-IIIE
– Sonde d'essai P1 sur bornes P1
– Sonde AT3-IIIE aux bornes COM-V
– Fiche d'essai AT3-IIIE sur prise d'essai
Schéma de principe
Mesure sur l'objet à tester avec raccordement au réseau en tri-
phasé via adaptateur AT3-IIIE
Schéma des connexions
GMC-I Messtechnik GmbH
Procédé de mesure avec pince ampèremétrique
dans le cas d'objets à tester à installation fixe
– Mode de mesure pince
– Pince sur COM-V (uniquement sur le SECUTEST PRO
ou caract. I01avec pince ampèremétrique en option WZ12C)
Schéma de principe
Mesure du courant dérivé appareil en cernant les conducteurs L
et N dans l'alimentation secteur avec la pince ampèremétrique
dans le cas d'un objet à tester à installation fixe de la classe de
protection I
Schéma des connexions
Réglage de la plage de mesure sur pince et paramètre dans le
SECUTEST PRO
SECUTEST PRO Pince WZ12C
Paramètres Rapport transfo
Rapport (sélecteur*)
transformateur
de courant
1 : 1
1 mV : 1 mA
SECUTEST CLIP
100 : 1
100 mV : 1 mA
* ne concerne que WZ12C
SECUTEST PRO
Plage Zone d'affichage
de mesure Avec pince
WZ12C
1 mA... 15 A 0 mA ... 300 A
0,1...25 mA 0,00 mA ... 3,00 A
