8.1

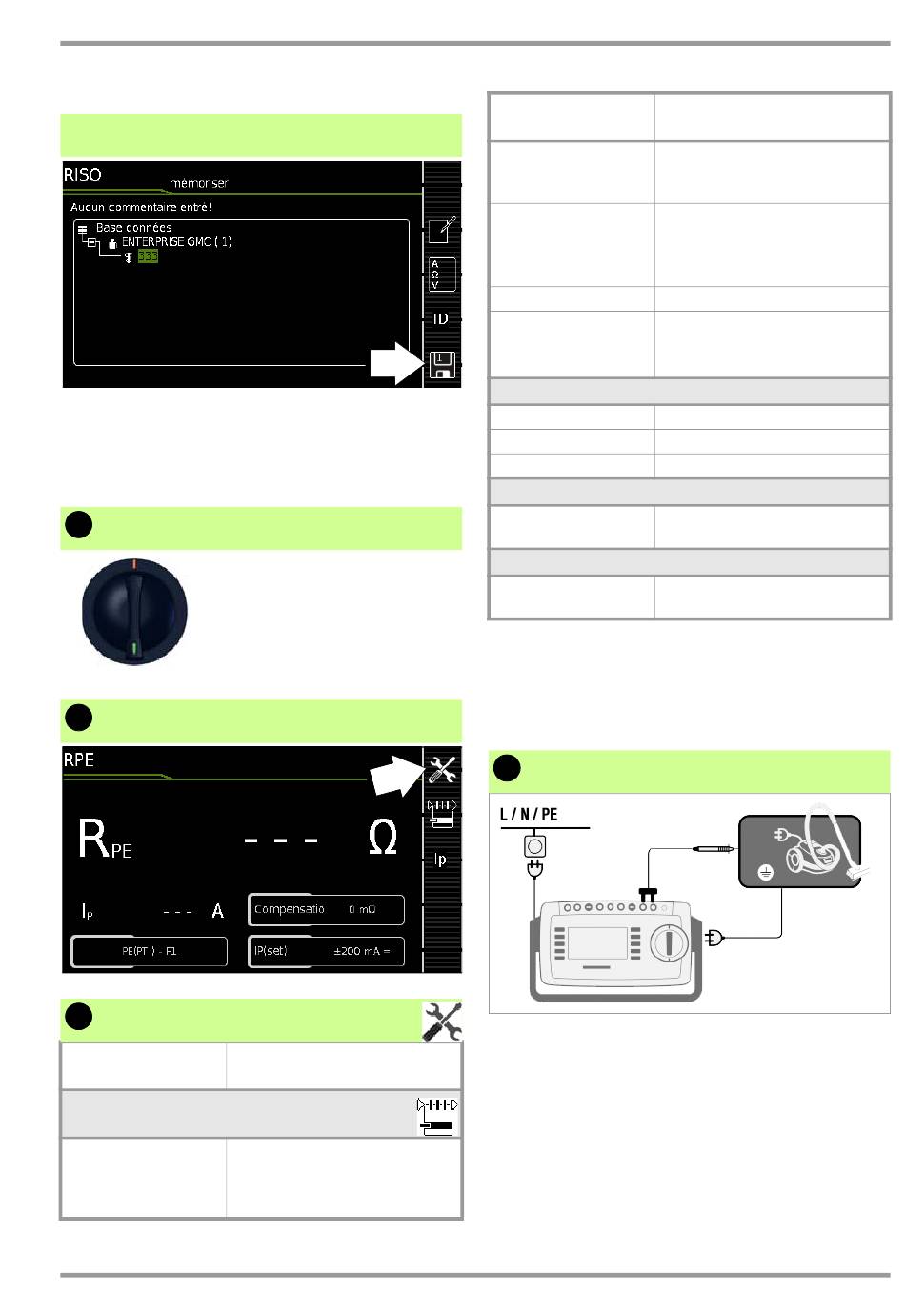

RPE – Résistance du conducteur de pro-
tection pour des appareils de la classe de
protection I
1
Sélectionner la fonction de mesure
R
PE
2
Sélectionner le paramètre
3
Paramétrer
Paramètres de
mesure
Mode de mesure
Courant d'essai admissible IP
PE(PT) – P1
@ IP =
200 mA/10 A/25 A
GMC-I Messtechnik GmbH
Signification
Essai entre les deux connexions
du conducteur de protection de la
2)
prise d'essai
et de la sonde
d'essai P1
Paramètres de
mesure
actif : PE(PT)-P1
@ IP = 200 mA
PE(Alim.) – P1
Appareils raccordés
fixement
@ IP = 200 mA
PE(Alim.) - P1 pince
P1 – P2
@ IP =
200 mA/25 A
IP(cons)
200 mA
10 A
25 A
f – uniquement à 200 mA ~ (AC)
50 à 200 Hz
Compensation
> 0 ... < 5
1)
1) La valeur offset sélectionnée est enregistrée de
manière permanente et reprise dans les me-
sures avec les positions de sélecteur AUTO.
2) Connexion également via EL1, VL2E, adapta-
teur AT3, AT16DI/AT32DI
4
Raccorder l'objet à tester
P1
➭ Raccordez l'objet à tester à la prise d'essai.
➭ Contactez les pièces conductrices re-
liées au conducteur de protection avec la
sonde d'essai P1.
Mesures individuelles
Signification
comme PE(PT) – P1, mais avec prise
d'essai sous tension réseau et courant
d'essai DC en hausse constante (PRCD)
Essai entre le raccordement à la
terre du réseau d'alimentation et
la sonde d'essai P1
@ IP = 10 A, voir chapitre 8.16
Mesure bipolaire entre sondes
d'essai 1 et 2, voir chapitre 8.15
Courant d'essai 200 mA AC (+/–/ DC)
Courant d'essai 10 A (caract. G01)
Courant d'essai 25 A (caract. G02)
Fréquence d'essai (réglable par
paliers)
Tarage du point zéro pour un point
de référence sélectionné.
PE(PT) – P1
Ip
13
