SECULIFE
ST
PRO
6
Confirmer l'avertissement concernant
la tension réseau
!
7
Réaliser l'essai
➭ Activer le PRCD
➭ Contactez le conducteur réseau L sur le
PRCD avec la sonde d'essai P1.
(le déterminer évtlt. par tentatives)
Le PRCD se déclenche.
8
L'essai s'arrête automatiquement
Le délai de déclenchement mesuré est affiché.
9
Enregistrer les mesures sous le n° ID
8.15
Mesures bipolaires avec les sondes
d'essai P1 et P2
Si l'objet que vous testez ne possède pas de
fiche de raccordement au réseau spécifique
au pays, qui aille dans la prise d'essai de
l'appareil de contrôle ou s'il s'agit d'un objet
à tester à installation fixe, la 2ème sonde
permet la mesure bipolaire (mesure Dual
Lead) de RPE, RISO et du courant dérivé
équivalent en liaison avec la première sonde
d'essai. Les mesures avec la sonde d'essai
1 contre la sonde d'essai 2 (P1 – P2) sont
isolées galvaniquement du réseau. La prise
d'essai est hors tension.

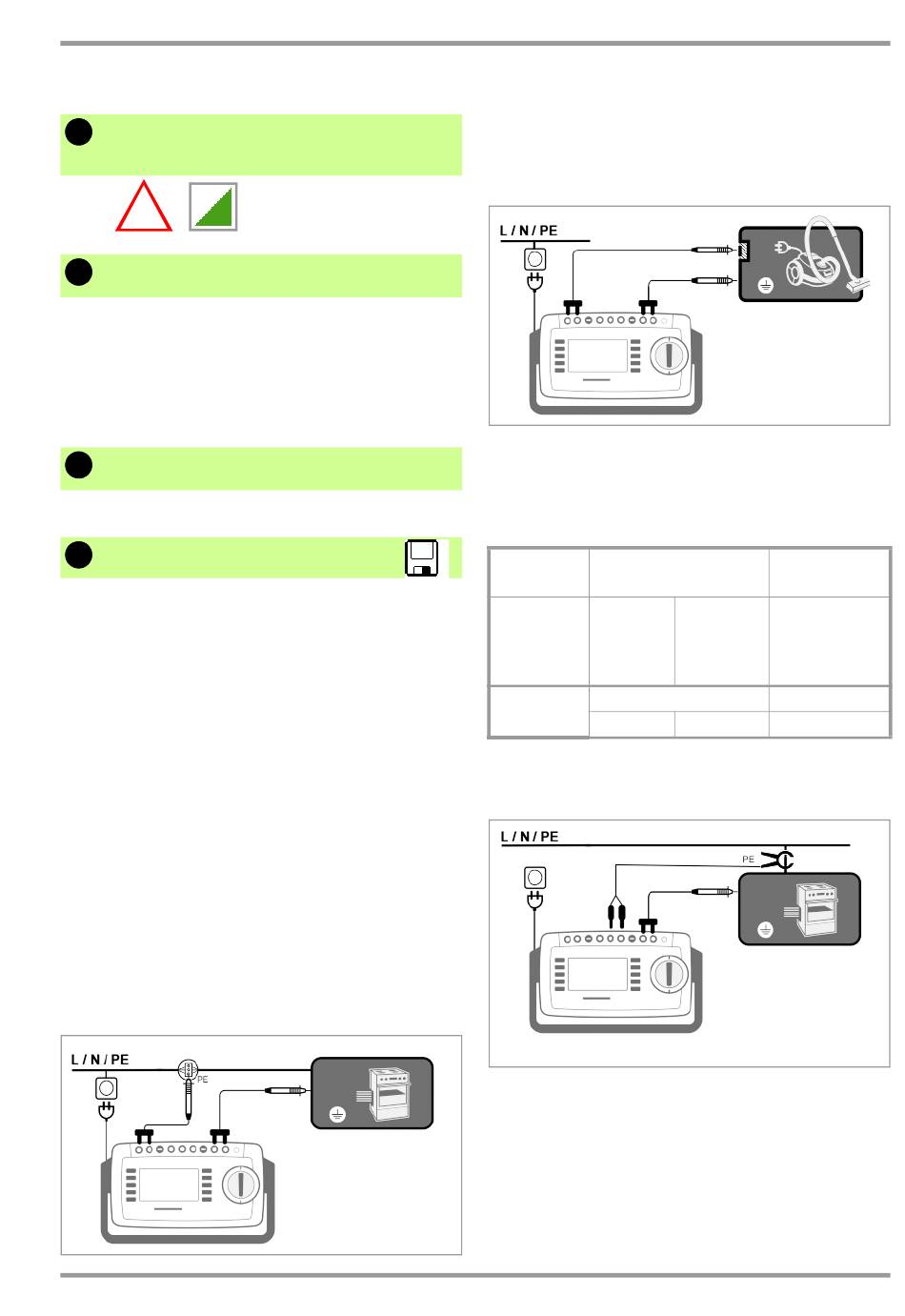

Exemple de raccordement pour la mesure de RPE
Mesure de la résistance du conducteur de
protection RPE sur des appareils à installa-
tion fixe de la classe de protection I
P2
P1
GMC-I Messtechnik GmbH
Position du sélecteur : RPE
Mode de mesure : P1-P2
Exemple de raccordement pour la mesure de
RISO ou IT
Mesure de la résistance d'isolement RISO
ou du courant de contact IT sur des appa-
reils de la classe de protection I
P2
P1
8.16
Mesure avec pince ampèremétrique
sur des objets à tester à installation fixe
de SKI
Appareil de
Pince ampèremé-
contrôle
trique
Paramètre
Rapport
Rapport
transforma-
transforma-
teur
teur
(sélecteur*)
WZ12C
1 mV :1 mA
1 mV : 1 mA 1 mA... 15 A 0 mA ... 300 A
* Seulement pour le WZ12C
Exemple de raccordement : mesure de RPE
(uniquement WZ12C)
P1
COM
V
Mesure du courant d'essai en cernant PE
dans le réseau. Mode de mesure unique-
ment sélectionnable si le courant d'essai est
réglé sur 10 A AC.
Mesures individuelles
Position du sélecteur : RISO
Position du sélecteur : IT
Mode de mesure : P1-P2
Appareil de
contrôle
Plage de
Zone
mesure
d'affichage
avec pince
Position du sélecteur : RPE
Mode de mesure :
Pince ampèremétrique
29
