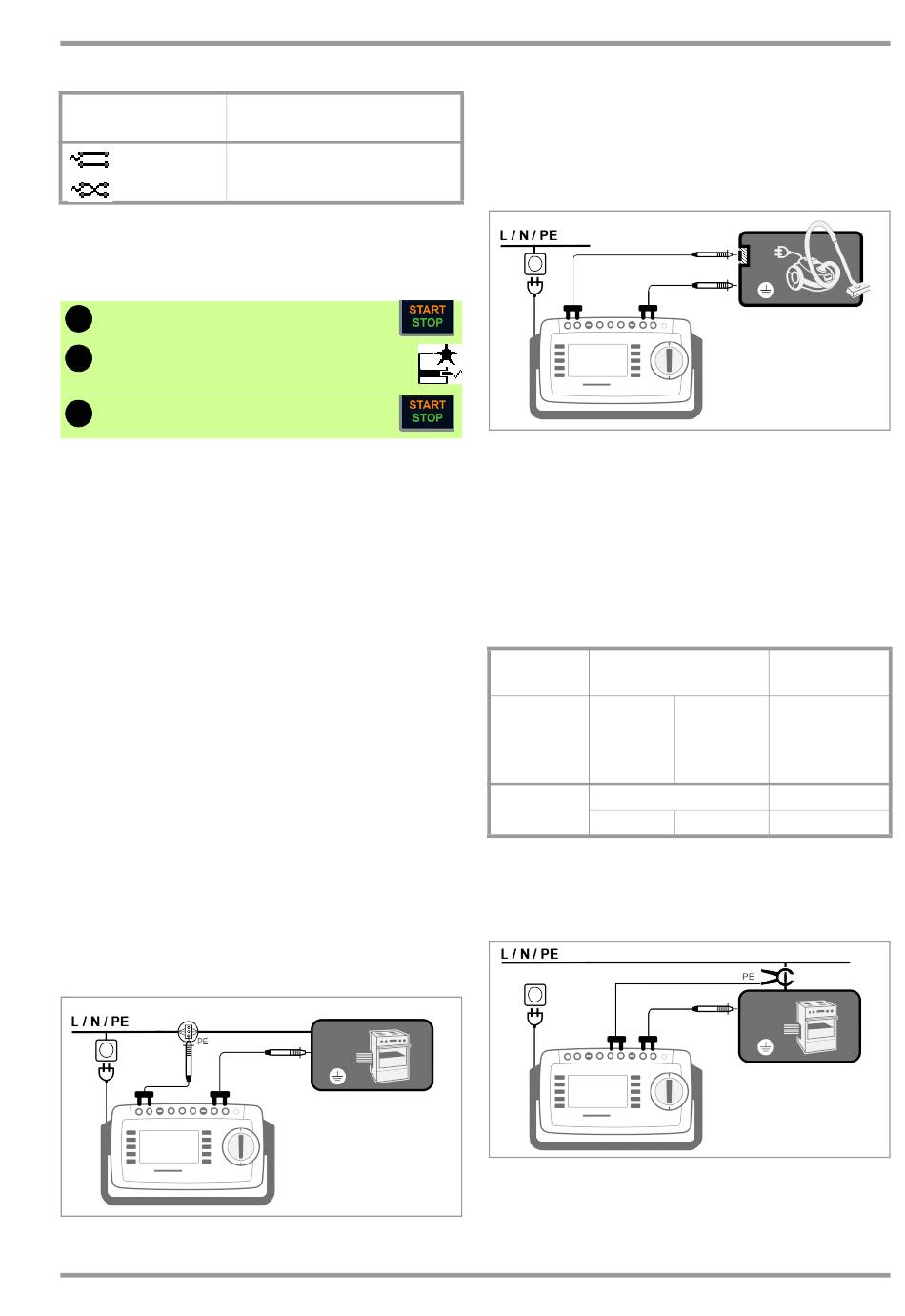

Paramètres
de mesure
normale
inversée
➭ Réglez le facteur d'intensité de pince (facteur
pince) :
– sur la pince ampèremétrique
– sur l'appareil de contrôle
6
Démarrer l'essai
7
Enregistrer les valeurs de mesure
dans le tampon
8
Arrêter l'essai
13.17 Mesures bipolaires avec les sondes
d'essai P1 et P2
uniquement appareils de contrôle avec caract. H01
(ex. SECUTEST ST PRO et SECULIFE ST BASE(25))
Si l'appareil que vous testez ne possède pas
de fiche de raccordement au réseau spéci-
fique au pays, qui aille dans la prise d'essai
de l'appareil de contrôle ou s'il s'agit d'un
appareil à tester à installation fixe, la 2ème
sonde permet la mesure bipolaire (mesure
Dual Lead) de RPE, RINS et du courant
dérivé équivalent en liaison avec la première
sonde d'essai.
Les mesures avec la sonde d'essai 1 contre
la sonde d'essai 2 (P1 – P2) sont isolées gal-
vaniquement du réseau. La prise d'essai est
hors tension.
Exemple de raccordement pour la mesure de RPE
Mesure de la résistance du conducteur de
protection RPE sur des appareils à tester à
installation fixe de la classe de protection I .
P2
P1
Gossen Metrawatt GmbH
SECUTEST ST
Signification
Sélection de la polarité pour la
tension réseau sur la prise d'essai
Position du sélecteur : RPE
Mode de mesure : P1-P2
B
(10) /
P
und SECULIFE ST
ASE
RO
Exemple de raccordement pour la mesure de
RINS ou IT
Mesure de la résistance d'isolement RINS
ou du courant de contact IT à propos des
appareils à tester de la classe de protection I.
P2
P1
13.18 Mesure avec pince ampèremétrique
sur des appareils à tester à installation
fixe de SK I
Uniquement appareils de contrôle avec caract.
I01 (ex. SECUTEST ST PRO et SECULIFE ST
BASE(25))
Appareil de
Pince ampèremétrique
contrôle
Paramètre
Rapport
Rapport
transforma-
transforma-
teur
teur
(sélecteur*)
WZ12C
1 mV :1 mA
1 mV : 1 mA 1 mA à 15 A 0 mA à 300 A
* uniquement WZ12C
Exemple de raccordement : mesure de RPE
(uniquement WZ12C)
P1
COM
V
Mesure du courant d'essai en cernant PE
dans le réseau. Mode de mesure unique-
ment sélectionnable si le courant d'essai est
réglé sur 10 A AC.
(25)
BASE
Position du sélecteur : RINS
Position du sélecteur : IT
Mode de mesure : P1-P2
Appareil de
contrôle
Plage de
Plage
mesure
d'affichage
avec pince
Position du sélecteur : RPE
Mode de mesure : Pince
43
