Affectation d'E/S sur CP1L avec UC 14 points d'E/S
Zone d'entrée
Zone de sortie
0 CH
100 CH
Sur les UC à 14 points d'E/S, 8 relais d'entrée, de 0.00 à 0.07 (bits 00 à 07 sur
0CH), sont affectés au bornier d'entrée.
De même, 6 relais de sortie, de 100.00 à 100.05 (bits 00 à 05 sur 100CH), sont
affectés au bornier de sortie.
Les bits supérieurs non utilisés sur le canal d'entrée (bits 08 à 15) ne peuvent
pas être utilisés comme une zone de travail. Les bits supérieurs non utilisés sur
le canal de sortie (bits 06 à 15) peuvent toutefois être utilisés.

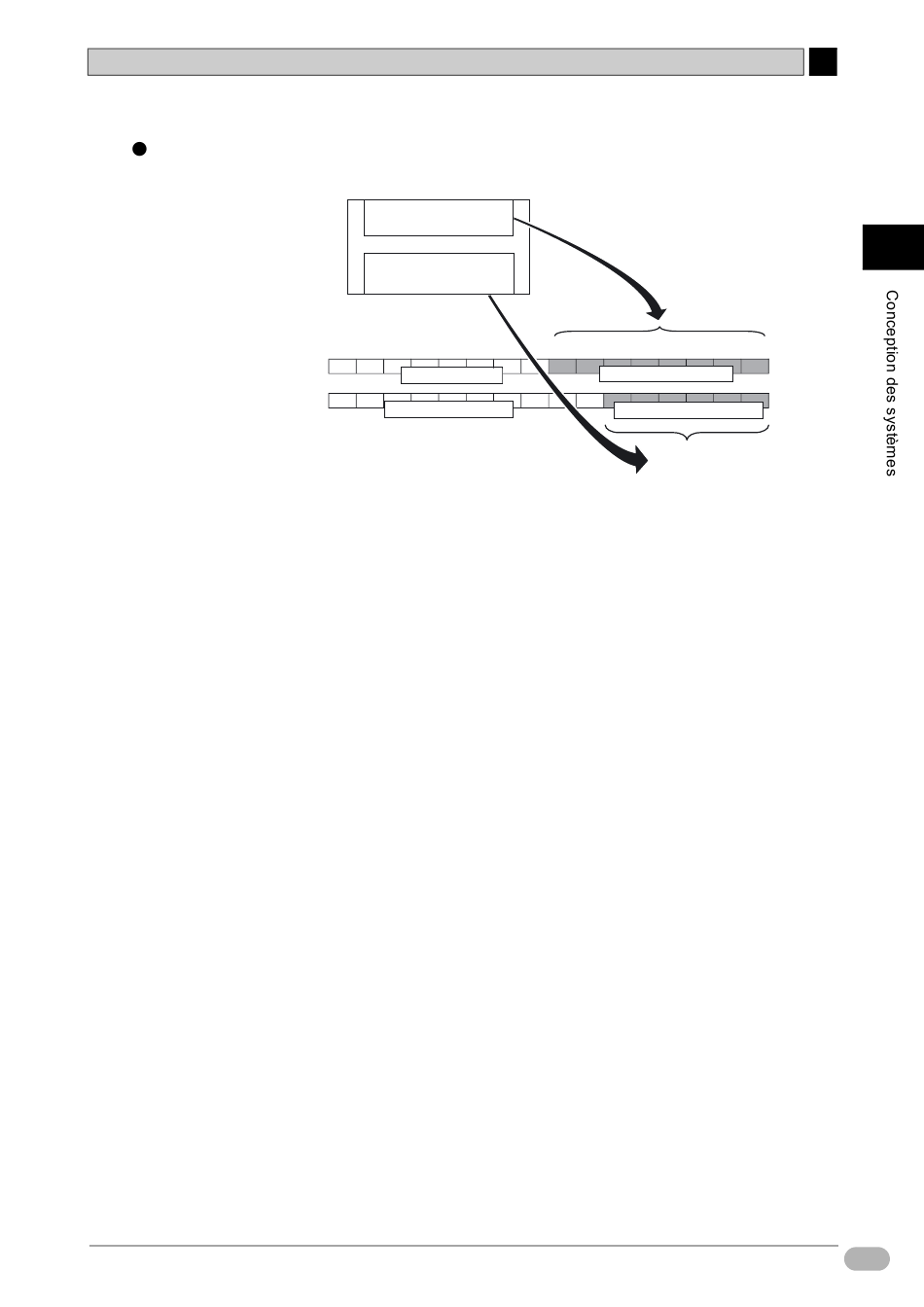

2-3 Affectation E/S pour le système de contrôle de porte
8 entrées
0 CH (0.00~0.07)
100 CH (100.00~100.05)
6 sorties
15 14 13 12 11 10 09
Non disponible
Utilisé comme zone de travail
Affecter
08 07 06 05 04 03 02
Zone d'entrée : 8 entrées
Zone de sortie : 6 sorties
Affecter
