Configuration du système

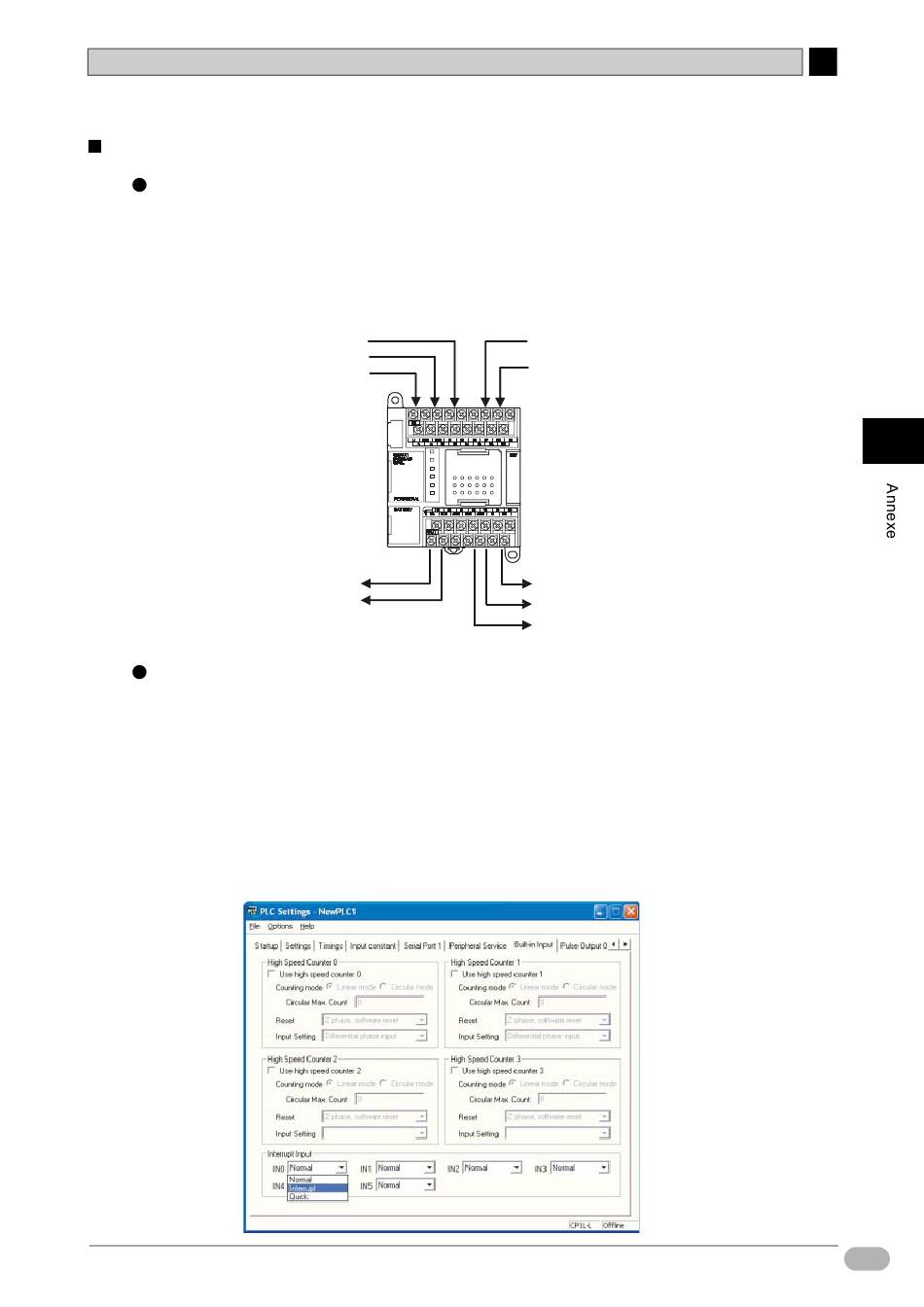

Exemple de câblage
Dans les UC CP1L à 14 points d'E/S, les entrées d'interruption peuvent être
affectées aux contacts 0.04 à 0.07.
L'entrée d'interruption 0 (CP1E : 4) sera affectée au contact 0.04. La tâche
d'interruption exécutée par l'entrée d'interruption 0 (CP1E : 4) est la tâche N°140
(CP1E : N°4).
Entrée capteur 3 0.02
Entrée capteur 2 0.01
Entrée capteur 1 0.00
Sortie PASS 100.00
Sortie NG 100.01
Configuration de l'API
Définir contact 0.04 comme [interruption].
1.
Ouvrez la boîte de dialogue Paramètres API.
2.
Cliquez sur l'onglet Entrée intégrée.
3.
Dans la liste déroulante IN0 (CP1E : IN4) qui s'affiche sous [Interrupt Input],
sélectionnez [Interrupt].
Alors que le contact d'entrée du capteur est 0.04, la configuration est
réalisée pour [IN0] (CP1E : [IN4)] car le paramètre d'entrée d'interruption
est défini sur 0 (CP1E : 4).
A-4 Exemples de programmation CP1L
Entrée capteur (entrée d'interruption 0) 0.04
Entrée RESET 0.05
CP1L
Entrée capteur sortie NG 3 100.04
Entrée capteur sortie NG 2 100.03
Entrée capteur sortie NG 1 100.02
Manuel d'introduction SYSMAC CP1L/CP1E
