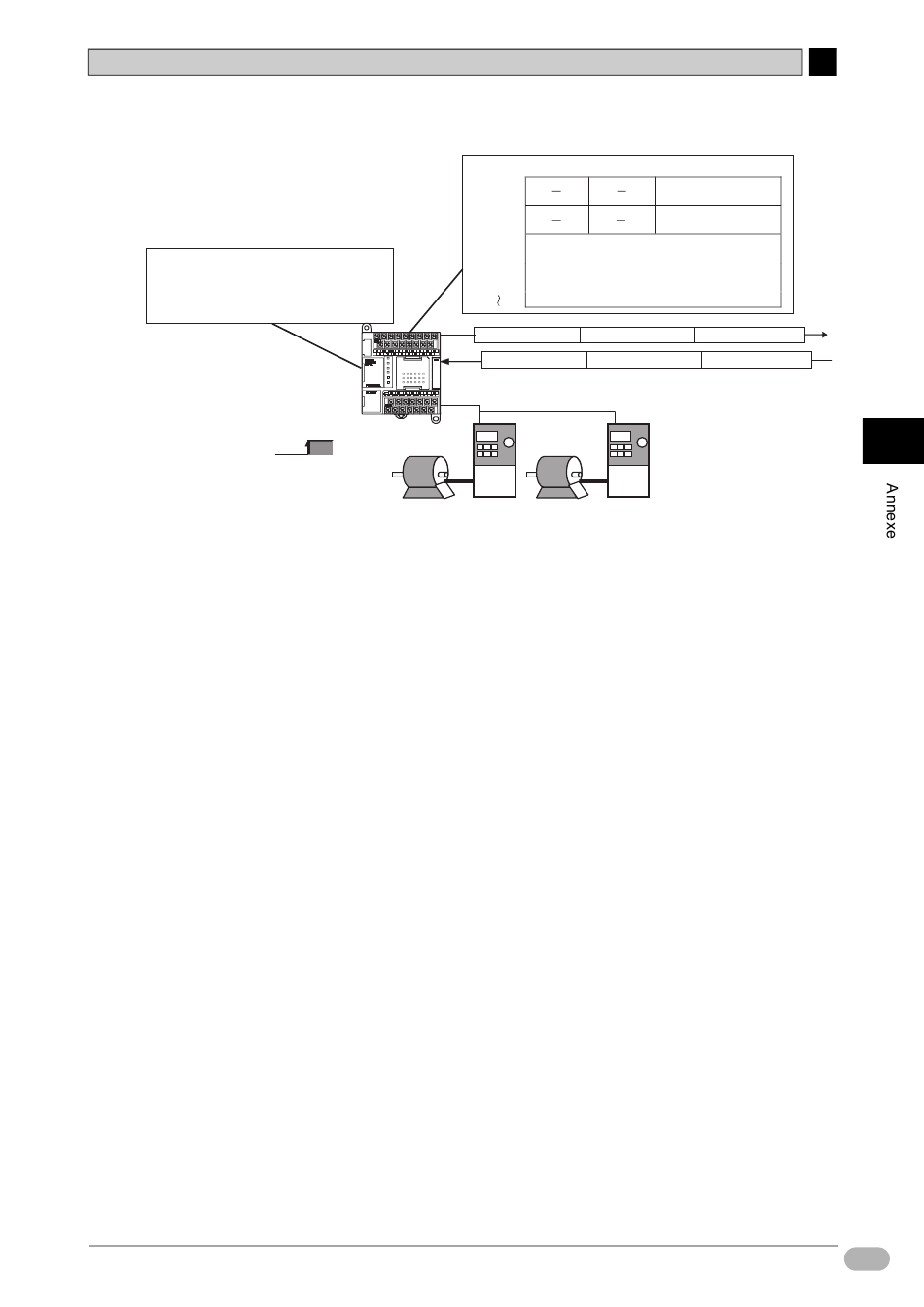

Décrit les commandes Modbus-RTU dans
les mots d'affectation fixes DM.
La communication peut alors être activée
en simplement mettant en position ON le
commutateur logiciel A640 CH bit 00.
Commutateur d'exécution fonction
maître Modbus-RTU A640 CH bit 00
(pour le port 1)
Dans les mots d'affectation fixes DM pour Modbus-RTU, affectez l'adresse esclave,
la fonction et les données au périphérique esclave Modbus. Une fois les affectations
réalisées, les commandes Modbus-RTU peuvent être envoyées en mettant le
commutateur logiciel en position ON.
Les réponses reçues sont automatiquement stockées dans les mots d'affectation
fixes DM.
Remarque Les bits d'exécution maître Modbus-RTU et les mots d'affectation fixes DM
dépendent du type de carte, des UC CP1L à 10/14/20 points d'E/S ou à 30/40/60
points d'E/S, du port RS-232C intégré de l'UC CP1E de type N à 20/30/40 points
d'E/S ou du port série en option de l'UC CP1E de type N à 30/40 points d'E/S. Pour
plus de détails, reportez-vous au Manuel d'utilisation de l'UC CP1L série CP
(W462) ou au Manuel d'utilisation du logiciel de l'UC CP1E série CP (W480).
A-4 Exemples de programmation CP1L
15
D32300
(CP1E: D1200)
D32301
(CP1E: D1201)
D32302
Octets données de communications
(CP1E: D1202)
D32303
(CP1E: D1203)
Adresse esclave Code FONCTION
Adresse esclave Code FONCTION
Modbus RTU
CP1L
08 07
Adresse esclave
Code FONCTION
Données de communications
Données de communications
Données de communications
Variateur Omron
J1000, V1000, A1000
