A-4 Exemples de programmation CP1L

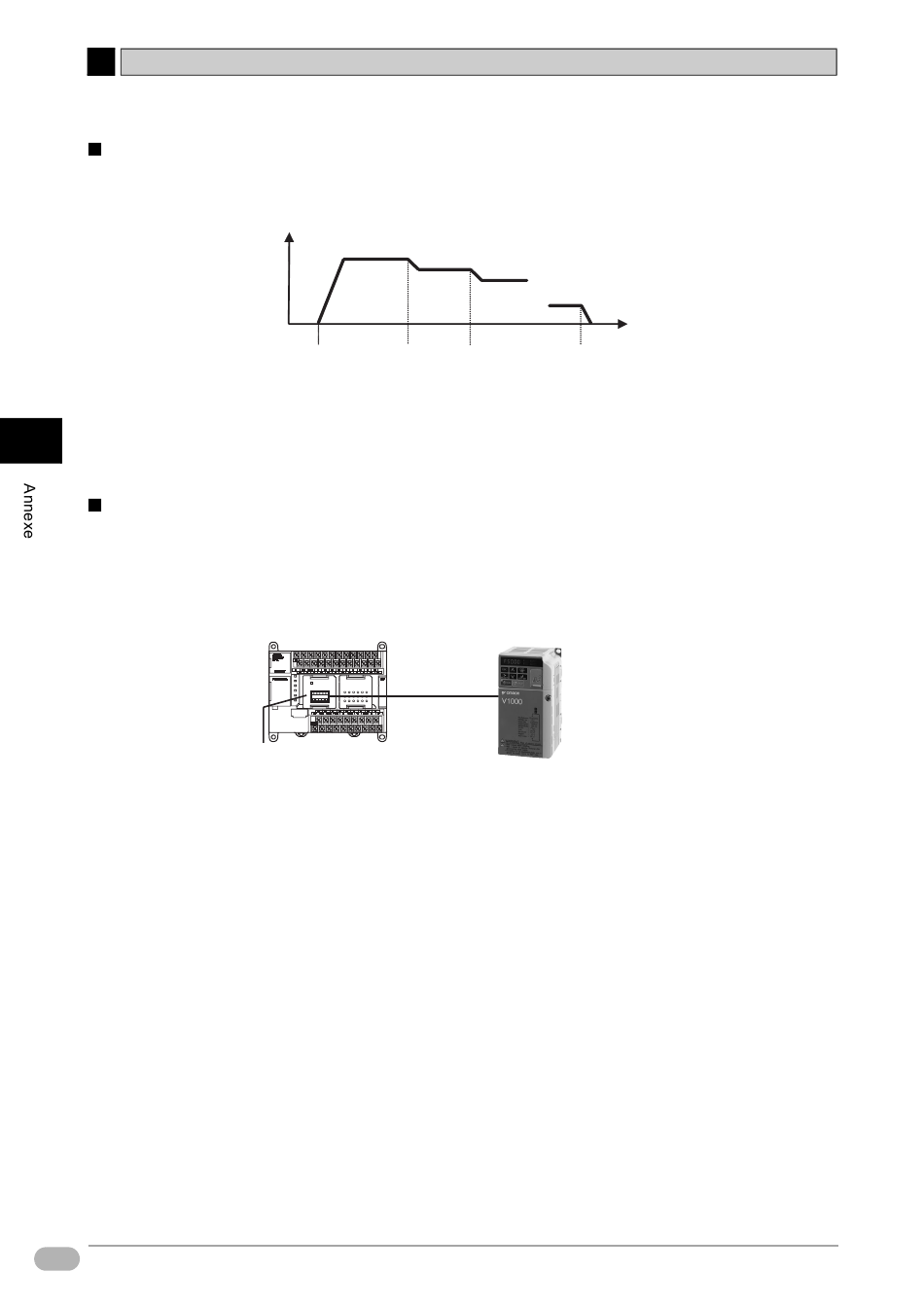

Aperçu du fonctionnement
A
Configuration du système
160
Manuel d'introduction SYSMAC CP1L/CP1E
L'exemple pour A-4-7 Utilisation de variateurs pour le contrôle de vitesse (1) sera à
nouveau utilisé.
60,00Hz
Vitesse
Contact A
Contact B
ON ON
(W0.00)
(W0.01)
La vitesse cible est obtenue sur base de l'entrée de contacts multiples.
L'accélération et la décélération sont modifiées par l'accélération et la décélération
d'un variateur.
La configuration système pour A-4-7 Utilisation de variateurs pour le contrôle de
vitesse (1) sera à nouveau utilisée.
CP1L et V1000 sont connectés par RS485 pour le contrôle de la fréquence et le
contrôle de démarrage/arrêt.
CP1L
COMM
RS485
RD-A RDB+ SD-A SDB+ FG
CP1W-CIF11/12
(Carte RS422/485 en option)
Dans cet exemple de bibliothèque FB, la capacité de la mémoire utilisateur peut
dépasser 5K pas.
Pour cette raison, comme une erreur de capacité de mémoire peut se produire sur
un CP1L 10/14/20 points (avec une mémoire utilisateur de 5K pas), utilisez un
CP1L de 30/40/60 points (avec une mémoire utilisateur de 10K pas) pour cet
exemple
Pour plus de détails sur le câblage et les paramètres pour CP1W-CIF11/12, V1000
et CP1L, reportez-vous à la section Configuration système de
A-4-7 Utilisation de variateurs pour le contrôle de vitesse (1)
55,00Hz
50,00Hz
Arrêté
Contact C Contact Z
ON ON
(W0.02) (W0.15)
V1000
