A-4 Exemples de programmation CP1L
Drapeaux pour fonction maître Modbus-RTU (Port série 1)
A
156
Manuel d'introduction SYSMAC CP1L/CP1E

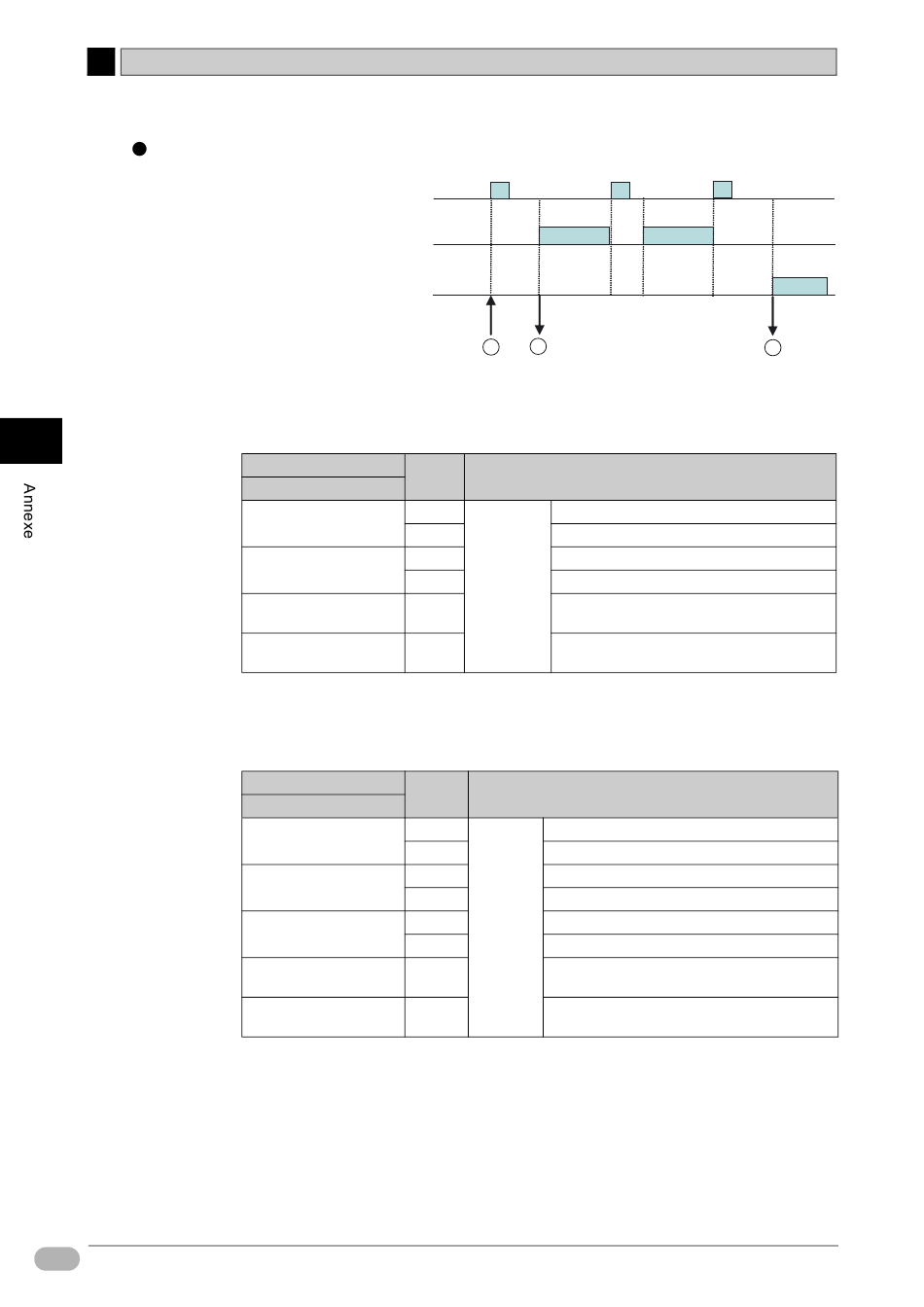

A640.00 Bit d'exécution
A640.01 Drapeau d'exécution normale
A640.02 Drapeau erreur d'exécution
(A) : Mettez le drapeau d'exécution A640.00 sur ON pour envoyer les données de
commande D32300 (CP1E : D1200) et ultérieures. Pour plus de détails,
reportez-vous à la section Configuration zone DM à la page suivante.
Canal
Port série 1
D32300
(CP1E : D1200)
D32301
(CP1E : D1201)
D32302
(CP1E : D1202)
D32303 à D32349
(CP1E : D1203 à D1249)
(B): Lorsqu'une commande a été envoyée avec succès, le drapeau d'exécution
normale A640.01 bascule sur ON et les données sont stockées dans les
réponses D32350 (CP1E : D1250) et ultérieures.
Canal
Port série 1
D32350
(CP1E : D1250)
D32351
(CP1E : D1251)
D32352
(CP1E : D1252)
D32353
(CP1E : D1253)
D32354 à D32399
(CP1E : D1254 à D1299)
(C): Lorsqu'une erreur de communication se produit, le drapeau d'erreur
d'exécution A640.02 bascule sur ON et le code d'erreur est stocké sur
D32352 (CP1E : D1252).
A B
Bits
07 à 00 Adresse esclave (00 à F7 hex)
15 à 08 Réservé (doit être 00 Hex)
07 à 00 Code FONCTION
Commande
15 à 08 Réservé (doit être 00 Hex)
15 à 00 Nombre d'octets de données de
communication (0000 à 005E hex)
15 à 00 Données de communications (max. 94 octets)
Bits
07 à 00 Adresse esclave (01 à F7 Hex)
15 à 08 Réservé (doit être 00 Hex)
07 à 00 Code FONCTION
15 à 08 Réservé
Réponse
07 à 00 Code d'erreur
15 à 08 Réservé (doit être 00 Hex)
15 à 00 Nombre d'octets de réponse (0000 à 03EA Hex)
15 à 00 Données de réponse (max. 92 octets)
C
Réglage
Réglage
