A-4 Exemples de programmation CP1L
Configuration du système

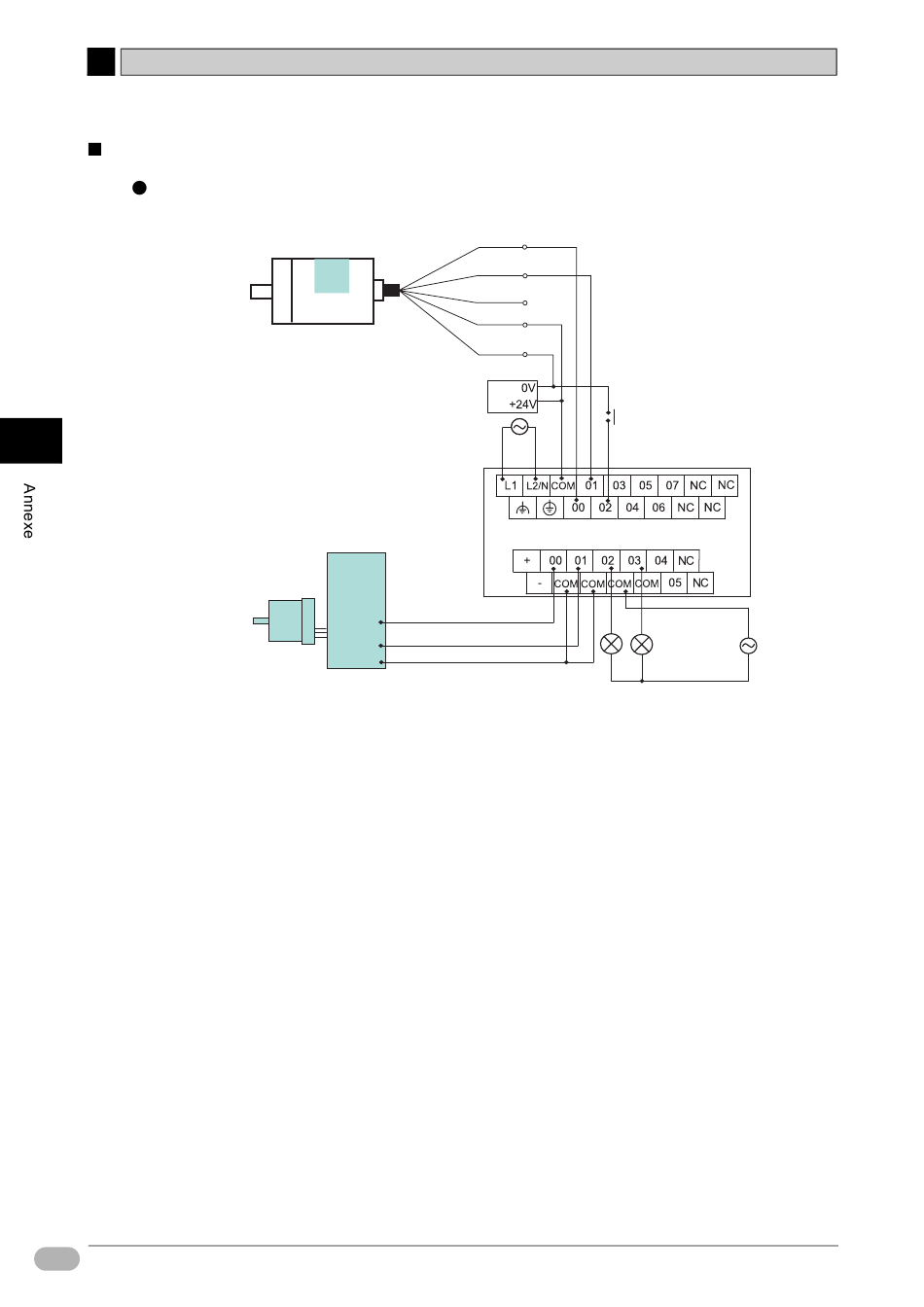

Exemple de câblage
A
Remarque
140
Manuel d'introduction SYSMAC CP1L/CP1E
Codeur
(alimentation : 24 Vc.c.)
Ex. : Modèle E6B2-CWZ6C
Sortie collecteur NPN ouvert
(Série S8VM)
AC100~240 V
Moteur en fonctionnement 100.00
Moteur lent 100.01
Variateur, etc.
(Série V1000)
N'utilisez l'alimentation externe que pour les périphériques d'entrée (Ne l'utilisez
pas pour alimenter les périphériques de sortie.)
Phase A
Phase B
Phase C
+Vcc
0V(COM)
24 Vc.c.
CP1L-L14DR-A
Position d'arrêt normale
100.02
Interrupteur de démarrage moteur
0.02 (série A16)
Indicateur de position
d'arrêt d'erreur
100.03 (série M16)
Indicateur (série M16)
